Dlaczego Wzmocnione rurki poliimidowe Jest preferowanym wyborem w przypadku cewników medycznych
W cewnikach stosuje się rurki poliimidowe wzmocnione medycznie, ponieważ łączą w sobie wyjątkowo cienką ściankę z dużą wytrzymałością na rozciąganie, precyzyjnym przenoszeniem momentu obrotowego i dużą odpornością na załamania , co pozwala inżynierom urządzeń budować trzony cewników, które poruszają się wąskimi, krętymi drogami naczyniowymi bez utraty możliwości przesuwania i integralności strukturalnej. Sama żywica poliimidowa zapewnia już wyjątkową stabilność wymiarową i odporność chemiczną, a po dodaniu plecionej lub zwiniętej warstwy wzmacniającej z metalu, rurka zyskuje wytrzymałość mechaniczną niezbędną do wykonywania ruchów pchania, skręcania i zginania, których wymagają procedury interwencyjne. Dzięki tej kombinacji wzmocniony poliimid stał się standardową metodą konstrukcyjną cewników prowadzących, mikrocewników, koszulek wprowadzających i urządzeń dostępowych stosowanych w zabiegach sercowo-naczyniowych, nerwowo-naczyniowych i naczyń obwodowych.
W poniższych sekcjach omówiono materiałoznawstwo, struktury wzmacniające, różnice w działaniu w porównaniu z niewzmocnionymi rurkami, typowe obszary zastosowań oraz względy produkcyjne, które kształtują gotowy trzonek cewnika ze wzmocnionego poliimidu.

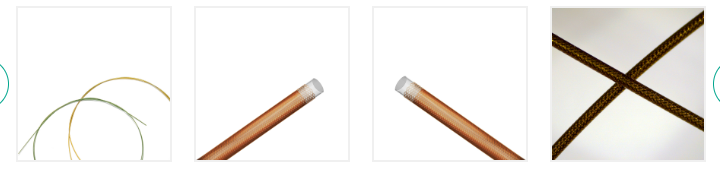

Co to jest wzmocniona medycznie rurka poliimidowa
Wzmocnione rurki poliimidowe do cewników to kompozytowa konstrukcja rurowa zbudowana z podstawowej warstwy poliimidu, metalowej warstwy wzmacniającej, takiej jak drut ze stali nierdzewnej lub niklowo-tytanowego, i często wtórnego płaszcza polimerowego. Warstwa poliimidu, zwykle nakładana najpierw w procesie odlewania rozpuszczalnikiem lub wytłaczania, tworzy bardzo cienką i stabilną wymiarowo ściankę wewnętrzną. Następnie w procesie splatania lub zwijania cienki drut jest owijany wokół warstwy podstawowej, po czym zewnętrzna powłoka polimerowa blokuje wzmocnienie na miejscu i tworzy gładką, ciągłą powierzchnię zewnętrzną.
To wielowarstwowe podejście powoduje, że konstrukcja jest często opisywana jako Rurka cewnika z plecionego poliimidu lub wzmocniona cewką rurka poliimidowa, w zależności od wzoru zastosowanego w warstwie drutu. Konstrukcje plecione zazwyczaj sprzyjają przenoszeniu momentu obrotowego i odporności na ciśnienie rozrywające, podczas gdy konstrukcje zwojowe sprzyjają elastyczności i odporności na załamania wzdłuż zakrzywionej anatomii.
Warstwy konstrukcyjne rdzenia
- Wewnętrzna wyściółka poliimidowa: zapewnia gładką powierzchnię światła o niskim współczynniku tarcia i cienką, stabilną wymiarowo ściankę podstawy
- Warstwa wzmacniająca: pleciony lub zwinięty cienki drut, który zwiększa kontrolę momentu obrotowego, wytrzymałość na rozerwanie i odporność na załamania
- Zewnętrzny płaszcz polimerowy: blokuje wzmocnienie na miejscu i tworzy gładki profil zewnętrzny umożliwiający przejście przez układ naczyniowy
Kluczowe właściwości materiału, dzięki którym poliimid nadaje się do cewników
Poliimid wybiera się jako warstwę bazową wzmocnionych rurek cewnika ze względu na równowagę pomiędzy wytrzymałością cienkościenną, stabilnością termiczną i odpornością chemiczną. W porównaniu z wieloma innymi polimerami konstrukcyjnymi stosowanymi w wytłaczanych rurkach medycznych, poliimid umożliwia cieńszą ściankę przenoszenie podobnego obciążenia mechanicznego, które bezpośrednio utrzymuje cewniki o mniejszych średnicach zewnętrznych, bez utraty rozmiaru światła.
Ponieważ niewzmocniony poliimid jest stosunkowo sztywny i może być podatny na załamania pod ostrymi promieniami zgięcia, inżynierowie cewników dodają wzmocnienie plecione lub zwinięte, aby skompensować umiarkowaną elastyczność, zachowując jednocześnie wytrzymałość i zalety cienkościenności polimeru podstawowego. Jest to jeden z głównych powodów Wzmocnione medyczne rurki poliimidowe w większości konstrukcji trzonków cewnika zamiast stosowania samego poliimidu.
Jak oplatanie i zwijanie poprawia wydajność trzonu cewnika
Do rurek poliimidowych dodaje się wzmocnienie, aby rozwiązać trzy praktyczne problemy, przed którymi stają inżynierowie podczas projektowania trzonów cewnika: utrzymanie drożności światła podczas zginania, przenoszenie momentu obrotowego z końca proksymalnego na końcówkę dystalną oraz przeciwstawienie się ciśnieniu wewnętrznemu powstającemu podczas wstrzykiwania kontrastu lub napełniania balonu. Warstwa plecionki, zwykle wykonana z cienkiego drutu ze stali nierdzewnej lub niklowo-tytanowego, tkanego w sposób krzyżowy, równomiernie rozprowadza naprężenia na obwodzie rurki i jest szczególnie skuteczna w przypadku przenoszenia momentu obrotowego jeden do jednego w cewnikach prowadzących i systemach wprowadzających.
Z kolei warstwa zwinięta owija pojedynczy lub podwójny drut spiralnie wzdłuż długości rury. Wzmocnienie cewki jest ogólnie preferowane w odcinkach cewnika, które muszą zginać się w ciasnych krzywiznach anatomicznych, takich jak dystalne segmenty mikrocewnika, ponieważ otwarta podziałka cewki jest odporna na załamania, a jednocześnie pozwala na płynne zginanie trzonu.
Porównanie wzorów zbrojenia
Wiele gotowych trzonków cewników nie opiera się na jednym typie wzmocnienia na całej długości. Zamiast tego w segmencie bliższym można użyć ciaśniejszego oplotu w celu zapewnienia możliwości pchania i momentu obrotowego, podczas gdy segment dalszy przechodzi w otwartą cewkę w celu zapewnienia elastyczności, co jest techniką określaną jako konstrukcja o zmiennej sztywności lub strefie przejściowej. To hybrydowe podejście jest powszechne w wzmocnione rurki poliimidowe do mikrocewników gdzie dalsza końcówka musi poruszać się po małych, krętych naczyniach, podczas gdy bliższy trzon nadal musi przenosić siłę pchającą.
Porównanie wydajności: wzmocnione i niewzmocnione przewody poliimidowe
Praktyczna wartość dodania warstwy wzmacniającej staje się wyraźniejsza po porównaniu wzmocnionych i niewzmocnionych rurek poliimidowych pod kątem czynników wydajności, które mają największe znaczenie w zastosowaniach z cewnikami. Niewzmocnione rurki poliimidowe dobrze sprawdzają się w prostych zastosowaniach o niskim momencie obrotowym, takich jak niektóre elementy wprowadzające lub osłony ochronne, ale mają ograniczenia w scenariuszach, które wymagają wielokrotnego zginania, przenoszenia momentu obrotowego lub wyższej odporności na ciśnienie rozrywające.
Podsumowanie porównania
| Współczynnik wydajności | Niewzmocniony Polyimide | Wzmocnione Polyimide |
|---|---|---|
| Moment obrotowy Transmission | Ograniczona | Mocny, blisko jeden do jednego |
| Odporność na załamania | Umiarkowane | Ulepszone na zakrętach |
| Ciśnienie rozrywające Tolerance | Niższy | Wysokaer |
| Typowe zastosowanie | Pochewki proste, wkładki | Trzonki cewników, systemy podawania |
Tam, gdzie używane są wzmocnione medyczne rurki poliimidowe
Wzmocnione rurki poliimidowe występują w szerokiej gamie kategorii urządzeń minimalnie inwazyjnych, ponieważ te same zalety rdzenia, cienkość ścianki, wysoka wytrzymałość i przewidywalna elastyczność, mają zastosowanie do wielu różnych potrzeb klinicznych. W poniższej tabeli wymieniono popularne kategorie urządzeń, w których zazwyczaj spotyka się tę konstrukcję rurki.
| Kategoria urządzenia | Dlaczego Reinforced Polyimide Is Used |
|---|---|
| Cewniki prowadzące | Moment obrotowy control and thin wall for larger inner lumen |
| Mikrocewniki | Elastyczność with kink resistance in small vessels |
| Osłony dostawcze | Siła wybuchu podczas wdrażania urządzenia |
| Dostęp do cewników | Stała płynność jazdy po krętych ścieżkach |
| Sterowane wały cewnika | Przewidywalne zachowanie podczas zginania w celu kontroli końcówki |
Ponieważ wymagania kliniczne różnią się w zależności od procedury, wiele zespołów zajmujących się urządzeniami współpracuje z: dostawca rurek PI wzmocnionych medycznie które umożliwiają dostosowanie gęstości oplotu, skoku cewki, grubości ścianki i materiału osłony w celu dopasowania do konkretnego projektu cewnika, zamiast stosowania jednej stałej specyfikacji dla każdej linii produktów.
Rozważania projektowe dotyczące niestandardowych wzmocnionych rur poliimidowych
Wybór właściwej konfiguracji wzmocnionych rurek poliimidowych zależy od kilku współdziałających zmiennych projektowych. Inżynierowie zazwyczaj oceniają następujące czynniki łącznie, a nie osobno, ponieważ zmiana jednej zmiennej, takiej jak gęstość oplotu, będzie miała wpływ na inne, takie jak grubość ścianki lub elastyczność.
- Wzór drutu: pleciony dla segmentów o dużym momencie obrotowym, zwinięty dla elastycznych segmentów dystalnych
- Materiał drutu: stal nierdzewna zapewniająca sztywność, nikiel-tytan zapewniający powrót elastyczności
- Wybierz liczbę lub wysokość: gęstsze wzory zwiększają reakcję momentu obrotowego i wytrzymałość na rozerwanie
- Grubość ścianki: cieńsze ścianki maksymalizują rozmiar światła, ale wymagają starannego zrównoważenia wzmocnienia
- Materiał kurtki zewnętrznej: wpływa na smarność, siłę wiązania i ogólną sztywność wału
- Strefy przejściowe: Stopniowe zmiany sztywności zmniejszają ryzyko załamań w punktach połączeń
Ponieważ trzonki cewnika często wymagają różnych właściwości mechanicznych na całej swojej długości, a niestandardowe wzmocnione rurki poliimidowe kompilacja jest powszechną praktyką, a nie pojedynczą, jednolitą specyfikacją. Zwykle osiąga się to poprzez zmianę parametrów oplotu lub cewki sekcja po sekcji podczas produkcji, a następnie połączenie segmentów w ciągły wał.
Przegląd procesu produkcyjnego
Produkcja wzmocnionych rurek poliimidowych zazwyczaj przebiega zgodnie z sekwencją rozpoczynającą się od podstawowej wyściółki poliimidowej i kończącą się wykończoną rurką kompozytową z płaszczem, gotową do montażu cewnika. Chociaż określone parametry procesu różnią się w zależności od producenta, ogólny przepływ pracy obejmuje następujące etapy.
Opisy scen
- Formacja wkładki: poliimidowa rura bazowa jest formowana i utwardzana do uzyskania dokładnych średnic wewnętrznych i zewnętrznych
- Oplot lub zwijanie: cienki drut jest nakładany na wykładzinę zgodnie z określonym wzorem i podziałką
- Kurtka: nakładana jest zewnętrzna warstwa polimeru w celu zamknięcia zbrojenia i wygładzenia powierzchni zewnętrznej
- Prace wiążące i przejściowe: wiele segmentów jest połączonych w celu uzyskania zmiennej sztywności wzdłuż wału
- Kontrola: kontrole wymiarowe, wizualne i mechaniczne potwierdzają, że rura spełnia specyfikacje projektowe
O firmie LINSTANT: Partner produkcyjny wzmocnionych rurek poliimidowych
NINGBO LINSTANT POLIMER MATERIALS CO., LTD. została założona w 2014 roku i od tego czasu koncentruje się na technologii wytłaczania, powlekania i przetwarzania końcowego medycznych rurek polimerowych. Firma pozycjonuje się jako pomost pomiędzy dostawcami materiałów a producentami urządzeń, a jej celem jest dostarczanie spójnych, wydajnych innowacji klientom pracującym nad programami cewników i urządzeń małoinwazyjnych. jako dostawca wzmocnionych rur poliimidowych LINSTANT obsługuje wytłaczane rurki jedno- i wielowarstwowe, rurki jedno- i wielokanałowe, jedno-, dwu- i trójwarstwowe rurki balonowe, wzmocnione cewki i plecione osłony oraz rurki ze specjalnych materiałów inżynieryjnych, w tym PEEK i poliimid.
LINSTANT prowadzi warsztat oczyszczania o powierzchni prawie 20 000 metrów kwadratowych, który przestrzega praktyk zgodnych z GMP, wspierany przez 15 importowanych linii do wytłaczania o różnych rozmiarach ślimaków i możliwości współwytłaczania jedno-, dwu- i trójwarstwowego, osiem linii do wytłaczania PEEK, dwie linie do formowania wtryskowego, blisko 100 zestawów sprzętu do tkania, sprężynowania i powlekania oraz czterdzieści zestawów sprzętu do spawania i formowania.
Migawka firmy
| Metryczne | Rysunek |
|---|---|
| Wyjście rury wytłaczającej | 20 000 000 per year |
| Pleciony Tube and Sheath Output | 2 000 000 per year |
| Obszar czystego pokoju | 30 000 metrów kwadratowych, klasa ISO-7 i ISO-8 |
| Sprzęt testujący i eksperymentalny | 1500 sets |
| Partnerzy urządzeń | 600 |
LINSTANT opisuje swoją misję jako torowanie drogi za pomocą materiałów i wprowadzanie innowacji zapewniających natychmiastowy efekt, z wizją wzmocnienia globalnych minimalnie inwazyjnych wyrobów medycznych dzięki chińskiej wiedzy specjalistycznej. Podstawowe wartości firmy skupiają się na niezależnych innowacjach, dążeniu do doskonałości, priorytetowym traktowaniu odpowiedzialności i wspólnym sukcesie, co pozycjonuje ją jako partnera roboczego dla zespołów oceniających Wzmocnione medyczne rurki poliimidowe supplier do rozwoju trzonu cewnika.
Często zadawane pytania
Pytanie 1. Co to są rurki poliimidowe wzmocnione medycznie?
Jest to kompozytowa rurka cewnika zbudowana z cienkiej wyściółki poliimidowej połączonej z plecioną lub zwiniętą metalową warstwą wzmacniającą oraz zewnętrznym płaszczem polimerowym, stosowana w celu zapewnienia wytrzymałości, kontroli momentu obrotowego i elastyczności trzonom cewnika.
Pytanie 2. Do czego służą wzmocnione rurki poliimidowe?
Stosowany jest głównie do budowy trzonów cewników, osłon wprowadzających i urządzeń dostępowych, gdzie jednocześnie wymagane są cienkie ścianki, przenoszenie momentu obrotowego i odporność na załamania.
Pytanie 3. Dlaczego poliimid stosuje się w rurkach medycznych?
Poliimid zapewnia silną równowagę wytrzymałości na rozciąganie, stabilności termicznej i odporności chemicznej w bardzo cienkiej ściance, co pozwala inżynierom zachować małą średnicę zewnętrzną cewnika przy jednoczesnym zachowaniu rozmiaru światła.
Pytanie 4. Jakie są zalety wzmocnionych rur poliimidowych?
Kluczowe korzyści obejmują ulepszone przenoszenie momentu obrotowego, wyższą tolerancję na ciśnienie rozrywające, lepszą odporność na załamania na krzywiznach oraz zdolność do utrzymania profilu cienkościennego w porównaniu z rurami niewzmocnionymi.
Pytanie 5. W jakich wyrobach medycznych stosowane są wzmocnione rurki poliimidowe?
Cewniki prowadzące, mikrocewniki, koszulki wprowadzające, cewniki dostępowe i sterowane trzonki cewników to popularne kategorie urządzeń wykorzystujących tę konstrukcję rurek.
Pytanie 6. Dlaczego w cewnikach stosuje się wzmocnione rurki poliimidowe?
Cewniki wymagają trzonka, który można pchać, skręcać i zginać w wąskich drogach naczyniowych, a warstwa wzmacniająca zapewnia cienkiej podstawie poliimidowej wytrzymałość mechaniczną potrzebną do tych ruchów.
Pytanie 7. Co to jest wzmocniona rurka cewnika poliimidowego?
Odnosi się to w szczególności do rurek poliimidowych wykonanych z plecionej lub zwiniętej warstwy wzmacniającej do stosowania jako konstrukcja trzonu cewnika lub wewnątrz niej.
Pytanie 8. W jaki sposób wzmocniona rurka poprawia działanie cewnika?
Wzmocnienie rozkłada naprężenia mechaniczne wzdłuż rurki, poprawiając reakcję momentu obrotowego, zapobiegając załamaniom podczas nawigacji i zwiększając odporność na ciśnienie wewnętrzne podczas zabiegów, takich jak wstrzykiwanie kontrastu.
Pytanie 9. Co to jest wzmocniony trzon cewnika?
Wzmocniony trzon cewnika to główny korpus cewnika zbudowanego ze wzmocnionych rurek, często łączących na swojej długości różne wzory oplotu lub cewki, aby zrównoważyć możliwość pchania z elastycznością dystalną.
Pytanie 10. Jaki jest najlepszy materiał na trzonki cewnika?
Nie ma jednego najlepszego materiału na każdy trzonek cewnika, ponieważ wybór zależy od procedury, ale wzmocniony poliimid jest powszechnie wybierany, gdy należy zachować równowagę między wytrzymałością cienkich ścianek, kontrolą momentu obrotowego i elastycznością.
