Szybka odpowiedź: co Medyczne rurki poliimidowe Służy do
Medyczne rurki poliimidowe to cienkościenne, wysokowydajne rurki z tworzywa sztucznego wytłaczane lub odlewane z żywicy poliimidowej, stosowane głównie jako wyściółka, osłona lub warstwa konstrukcyjna wewnątrz cewników, mikrocewników, prowadników i innych minimalnie inwazyjnych urządzeń wprowadzających. Wybrano go, ponieważ z poliimidu można formować bardzo cienkie, precyzyjne ścianki, w niektórych projektach poniżej 0,001 cala , zachowując jednocześnie znaczną wytrzymałość na rozciąganie, stabilność w wysokiej temperaturze i odporność na rozpuszczalniki, czyli kombinację, której zwykła rurka nylonowa lub standardowa rurka PTFE na ogół nie może się równać przy tej samej grubości ścianki. Typowe zastosowania obejmują wkładki cewników, trzonki mikrocewników, powłoki prowadników, wkładki koszulki wprowadzającej, urządzenia dostępu nerwowo-naczyniowego i sercowo-naczyniowego, elementy do podawania leków i kanały instrumentów endoskopowych.
W poniższych sekcjach omówiono właściwości materiału, strukturę wewnętrzną, rozmiar, porównanie poliimidu z PTFE i Zerknij, względy produkcyjne oraz zestaw często zadawanych pytań zebranych z rzeczywistych rozmów na temat inżynierii urządzeń i zaopatrzenia na temat medycznych rurek poliimidowych.

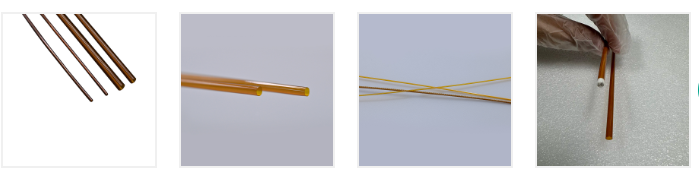

Czym właściwie są medyczne rurki poliimidowe
Poliimid to aromatyczny polimer zbudowany z powtarzających się wiązań imidowych, struktury chemicznej, która zapewnia materiałowi niezwykłą stabilność termiczną i mechaniczną jak na tworzywo sztuczne. W postaci rurek żywica poliimidowa jest zwykle przetwarzana poprzez wytłaczanie lub metodę ciągłego odlewania na trzpień, co jest jednym z powodów, dla których medyczne rurki poliimidowe mogą osiągać grubość ścianek znacznie cieńszą niż ta, którą może niezawodnie utrzymać wytłaczanie większości innych tworzyw konstrukcyjnych. Gotowa tuba często ma charakterystyczny odcień od bursztynowego do złotobrązowego, kojarzony z materiałami z folii poliimidowej, co jest cechą wizualną, która ułatwia również identyfikację podczas montażu.
Ponieważ cienkościenne medyczne rurki poliimidowe utrzymują niewielki profil zewnętrzny urządzenia, a jednocześnie zapewniają rzeczywiste wsparcie mechaniczne, często wybiera się je jako podstawową wyściółkę wewnątrz wielowarstwowych trzonków cewnika, gdzie każdy ułamek milimetra dodatkowej grubości ścianki zmniejsza przestrzeń dostępną dla światła roboczego. Jest to główny powód, dla którego rurki poliimidowe do mikrocewników i innych narzędzi nerwowo-naczyniowych o ograniczonej przestrzeni stały się standardowym materiałem wybieranym przez inżynierów urządzeń pracujących na platformach dostępowych o małych średnicach.
Rurki poliimidowe są również cenione ze względu na stosunkowo niską powierzchnię tarcia i stałą tolerancję średnicy wewnętrznej, co ma znaczenie, gdy rurka jest używana jako poliimidowa wyściółka cewnika, wokół której zostanie zbudowany sztywniejszy trzon zewnętrzny lub oplot wzmacniający.
Wewnątrz tuby: typowa konstrukcja warstwowa
Medyczne rurki poliimidowe rzadko są stosowane samodzielnie w gotowym urządzeniu. Częściej jest to warstwa podstawowa lub wyściółkowa wielowarstwowej konstrukcji cewnika lub koszulki. Poniższy schemat przedstawia typowy układ, chociaż dokładna kombinacja warstw różni się w zależności od konstrukcji urządzenia.
- Powłoka zewnętrzna - opcjonalna smarowana lub oznaczona kolorem warstwa zewnętrzna nałożona na rurkę podstawową w celu obsługi i identyfikacji.
- Wzmocnienie oplotem lub cewką - opcjonalny oplot metalowy lub polimerowy umieszczony pomiędzy warstwami w celu zwiększenia odporności na załamania i przenoszenia momentu obrotowego.
- Ściana poliimidowa (rura podstawowa) - pierwotna wytłaczana lub odlana warstwa poliimidu, która przenosi większość właściwości mechanicznych i termicznych rury.
- Światło (otwór wewnętrzny) - otwarty kanał biegnący przez rurkę, dostosowany do funkcji urządzenia docelowego, takiej jak ścieżka prowadnika lub kanał dostarczania leku.
- Pełna długość rury - ciągła, wykończona rura wyprodukowana przed przycięciem do długości roboczej określonej dla urządzenia.
Kluczowe właściwości, które mają znaczenie przy projektowaniu urządzeń
Stabilność termiczna
Poliimid zachowuje swoje właściwości mechaniczne w szerszym zakresie temperatur niż większość tworzyw sztucznych stosowanych w rurkach stosowanych w urządzeniach medycznych, co ma znaczenie podczas etapów łączenia rozpływowego, cykli sterylizacji i każdego procesu, w którym rurka jest wystawiona na działanie ciepła, podczas gdy inne elementy są do niej mocowane.
Wytrzymałość mechaniczna w stosunku do grubości ścianki
Cechą charakterystyczną medycznych rurek poliimidowych jest wytrzymałość na rozciąganie, jaką zachowują nawet przy wyjątkowo cienkiej ściance. To właśnie pozwala inżynierom zaprojektować urządzenie o małej średnicy zewnętrznej, które nadal jest odporne na rozdarcie i rozwarstwienie podczas poruszania się po krętej anatomii.
Odporność chemiczna i rozpuszczalnikowa
Poliimid dobrze radzi sobie z wieloma popularnymi rozpuszczalnikami i środkami czyszczącymi stosowanymi podczas produkcji urządzenia, co zmniejsza ryzyko degradacji wyściółki podczas kolejnych etapów łączenia, powlekania lub ponownego przepływu w cewniku wielowarstwowym.
Izolacja dielektryczna i elektryczna
Poliimid jest silnym izolatorem elektrycznym, co wynika z jego powszechnego stosowania w zastosowaniach w izolacji obwodów elastycznych i przewodów poza medycyną, a także w urządzeniach, które integrują elementy czujnikowe lub ablacyjne w pobliżu rurki.
Charakterystyka powierzchni do montażu urządzenia
Stosunkowo gładka powierzchnia wewnętrzna o niskim tarciu i wąska tolerancja średnicy wewnętrznej sprawiają, że rurki poliimidowe są praktyczne jako poliimidowa wyściółka cewnika, przez którą prowadniki lub inne instrumenty będą się wielokrotnie przesuwać podczas zabiegu.
Typowy rozmiar według zastosowania urządzenia
Poniższa tabela podsumowuje ogólne zakresy średnic wewnętrznych w przypadku popularnych kategorii urządzeń, w których wykorzystuje się medyczne rurki poliimidowe do cewników i powiązanych systemów wprowadzających. Dokładny rozmiar jest zawsze definiowany na podstawie konkretnej konstrukcji urządzenia i anatomii docelowej.
| Kategoria urządzenia | Typowa średnica wewnętrzna | Typowa rola warstwy |
|---|---|---|
| Mikrocewnik nerwowo-naczyniowy | Około 0,4 mm | Wkładka bazowa pod oplotem |
| Cewnik diagnostyczny | Około 0,9 mm | Wewnętrzna wyściółka |
| Wkładka prowadnika | Około 0,3 mm | Powłoka lub osłona cewki |
| Wkładka osłony wprowadzającej | Około 1,2 mm | Wewnętrzna wyściółka under braid |
| Endoskopowy kanał roboczy | Około 2,8 mm | Działająca wykładzina kanału |
| Cewnik do podawania leku | Około 0,6 mm | Wkładka ze światłem dostarczającym |
Typowe opcje grubości ścianek i tolerancje
Cienkościenne medyczne rurki poliimidowe są zwykle produkowane w różnych standardowych grubościach ścianek, co daje inżynierom urządzeń punkt wyjścia przed zażądaniem jakichkolwiek niestandardowych wymiarów. Ponieważ tolerancje wytłaczania poliimidu mogą być utrzymywane na wysokim poziomie w stosunku do całkowitej grubości ścianki, nawet najcieńsze standardowe opcje pozostają praktyczne w przypadku zastosowań wykładzin nośnych, a nie czysto kosmetycznych pokryć.
Poliimid kontra PTFE i Zerknij do rurek medycznych
Rurki PTFE są szeroko stosowane tam, gdzie priorytetem jest wyjątkowo niskie tarcie i szeroka obojętność chemiczna, ale generalnie nie można ich wytłaczać do tych samych cienkich, wąskich ścianek tolerancji, jakie osiągają medyczne rurki poliimidowe, i są bardziej podatne na pełzanie pod obciążeniem. Rurki Zerknij zapewniają dużą wytrzymałość mechaniczną i są często wybierane do sztywniejszych odcinków wałów, ale ich grubość ścianki przy bardzo małych średnicach jest zazwyczaj mniej korzystna niż w przypadku poliimidu i jest trudniejszym materiałem do przetworzenia w ultracienkie wykładziny.
W praktyce w wielu konstrukcjach cewników wielowarstwowych zastosowano poliimid jako wewnętrzną wyściółkę ze względu na jego cienką ściankę i precyzję wymiarową, PTFE jako smarną powłokę wewnętrzną, w której priorytetem jest właściwości poślizgowe, oraz PEEK lub podobne tworzywa konstrukcyjne w sztywniejszych proksymalnych sekcjach trzonu, gdzie wytrzymałość mechaniczna masowa ma większe znaczenie niż grubość ścianki.
| Własność | Poliimid | PTFE | PEEK |
|---|---|---|---|
| Możliwość stosowania cienkich ścian | Bardzo wysoki | Umiarkowane | Niższy |
| Smarność powierzchni | Umiarkowane | Bardzo wysoki | Umiarkowane |
| Masowa wytrzymałość mechaniczna | Dobry do cienkich ścian | Niższy, prone to creep | Wysoka |
Zachowywanie właściwości w podwyższonej temperaturze
Łączenie rozpływowe, etapy obkurczania termicznego i procesy sterylizacji narażają elementy cewnika na działanie podwyższonej temperatury podczas produkcji lub przygotowania. Poniższy ilustracyjny wykres porównuje względne trendy zachowania właściwości poliimidu, PTFE i PEEK w miarę wzrostu temperatury przetwarzania lub użytkowania, w oparciu o ogólne wzorce zachowania materiałów powszechnie przywoływane w zasobach inżynierii polimerów, a nie konkretny test laboratoryjny.
Gdzie powszechnie stosuje się medyczne rurki poliimidowe
Rurki poliimidowe do mikrocewników to jedno z najbardziej widocznych zastosowań, ale materiał ten pojawia się w szerszej gamie kategorii urządzeń, gdy uwzględni się jego zalety związane z cienką ścianką i stabilnością wymiarową.
- Urządzenia zapewniające dostęp nerwowo-naczyniowy, w tym mikrocewniki stosowane do poruszania się w małych, krętych naczyniach mózgowych.
- Cewniki sercowo-naczyniowe, w których poliimidowa wyściółka cewnika podtrzymuje pleciony lub zwinięty trzon zewnętrzny.
- Powłoki i wykładziny prowadników, które wymagają cienkiego, stabilnego wymiarowo pokrycia zewnętrznego.
- Koszulki wprowadzające i systemy wprowadzające do zabiegów strukturalnych na sercu i naczyniach obwodowych.
- Kanały narzędzi endoskopowych i wykładziny kanałów roboczych.
- Prześwity cewnika do podawania leków i płynów, gdzie istotna jest odporność chemiczna na dostarczany środek.
- Trzonki cewników elektrofizjologicznych i diagnostycznych, które łączą w sobie poliimidową wyściółkę z elementami wykrywającymi lub ablacyjnymi.
Zagadnienia produkcyjne dla inżynierów urządzeń
Wytłaczanie a wielowarstwowe współwytłaczanie
Jednowarstwowe medyczne rurki poliimidowe sprawdzają się dobrze jako samodzielna wykładzina, ale wiele projektów wymaga konstrukcji wielowarstwowych lub wieloświatłowych budowanych w jednym ciągłym procesie, co zmniejsza liczbę dalszych etapów montażu i połączeń w gotowym urządzeniu.
Integracja oplotu i cewki
Gdy wymagane jest przenoszenie momentu obrotowego lub odporność na załamania, na poliimidową rurę bazową nakładana jest warstwa oplotu lub cewki przed nałożeniem płaszcza zewnętrznego. Jest to proces wymagający ścisłej kontroli spójności wymiarowej leżącej pod spodem wykładziny, aby uniknąć nierównomiernego pokrycia zbrojenia.
Kodowanie i identyfikacja kolorami
Ponieważ w jednym urządzeniu może znajdować się wiele prześwitów lub warstw, podczas produkcji często stosuje się oznaczone kolorami powłoki zewnętrzne lub warstwy pigmentowane, aby pomóc operatorom i technikom montażu rozróżnić rury o podobnym rozmiarze.
Żądania dotyczące niestandardowego rozmiaru i tolerancji
Opcje standardowej grubości ścianki i średnicy obejmują większość popularnych platform urządzeń, ale współpraca z dostawcą rurek poliimidowych klasy medycznej, który może spełnić wymagania dotyczące niestandardowych rozmiarów, jest użyteczna w przypadku urządzeń o nietypowych wymaganiach dotyczących prześwitu lub profilu.
Typowe błędy, których należy unikać przy określaniu specyfikacji rur poliimidowych
- Określenie grubości ścianki bez sprawdzenia jej współdziałania z planowaną warstwą wzmacniającą oplotu lub cewki.
- Pominięcie różnicy w smarności powierzchni w porównaniu z PTFE, gdy priorytetem jest poślizg prowadnika.
- Zakładając, że pojedyncza grubość ścianki sprawdza się na całej długości urządzenia, zamiast uwzględniać strefy stożkowe lub przejściowe.
- Wybór dostawcy bez potwierdzenia tolerancji średnicy wewnętrznej w zastosowaniach o wąskim świetle.
- Pomijanie wczesnych rozmów z producentem medycznych rurek poliimidowych na temat sposobu, w jaki rurka będzie łączyć się z sąsiednimi warstwami podczas montażu.
Informacje o materiałach polimerowych Ningbo Linstant
Od momentu założenia w 2014 r. firma Ningbo Linstant Polymer Materials Co., Ltd. specjalizuje się w przetwarzaniu przez wytłaczanie, powlekaniu i obróbce końcowej medycznych rurek polimerowych. Współpraca firmy z producentami urządzeń medycznych koncentruje się na precyzji, stałej wydajności i zróżnicowanych możliwościach rozwoju procesów.
Linstant obsługuje kontrolowane środowisko warsztatowe o powierzchni prawie 20 000 metrów kwadratowych, wyposażone w 15 importowanych linii do wytłaczania obsługujących różne rozmiary ślimaków z możliwością współwytłaczania jedno-, dwu- i trójwarstwowego, osiem linii do wytłaczania PEEK, dwie linie do formowania wtryskowego, blisko 100 zestawów sprzętu do tkania, sprężynowania i powlekania oraz czterdzieści zestawów sprzętu do spawania i formowania.
Gama produktów obejmuje wytłaczane rurki jedno- i wielowarstwowe, rurki jedno- i wielokanałowe, jedno-, dwu- i trójwarstwowe rurki balonowe, wzmocnione cewki i plecione osłony, specjalne rurki z materiałów inżynieryjnych PEEK i PI oraz szereg rozwiązań do obróbki powierzchni. Jako producent medycznych rurek poliimidowych i dostawca medycznych rurek poliimidowych Linstant kieruje się filozofią, zgodnie z którą materiały są podstawą, a rzemiosło jest najważniejsze, budując połączone platformy obejmujące fluoroplastiki, poliimidy, procesy oplatania i prace związane z obróbką powierzchni.
Działając za pośrednictwem spółek zależnych, które zarządzają własnymi wyspecjalizowanymi dziedzinami, zachowując jednocześnie ścisłą koordynację, grupa pracuje nad pogłębianiem innowacyjności produktów i jakości usług jako dostawca rurek poliimidowych klasy medycznej dla partnerów z całej branży technologii medycznych.
Często zadawane pytania
Pytanie 1. Co to są medyczne rurki poliimidowe?
Cienkościenna rurka z tworzywa sztucznego wytłaczana lub odlewana z żywicy poliimidowej, stosowana jako wyściółka, osłona lub warstwa strukturalna wewnątrz cewników, mikrocewników i podobnych urządzeń minimalnie inwazyjnych.
Pytanie 2. Do czego używa się rurek poliimidowych?
Jest powszechnie stosowany jako wyściółka cewnika, element trzonu mikrocewnika, powłoka prowadnika, wyściółka koszulki wprowadzającej i wyściółka kanału roboczego w instrumentach endoskopowych.
Pytanie 3. Dlaczego poliimid stosuje się w wyrobach medycznych?
Łączy w sobie bardzo cienką osiągalną grubość ścianki ze znaczną wytrzymałością na rozciąganie, stabilnością termiczną i odpornością chemiczną, co jest kombinacją, którą trudno dopasować do innych rur z tworzyw sztucznych o tej samej grubości ścianki.
Pytanie 4. Jakie są zalety rurek poliimidowych?
Kluczowe zalety obejmują wytrzymałość na cienkie ścianki, wąską tolerancję wymiarową, stabilność w wysokiej temperaturze, dobrą odporność chemiczną i dobre właściwości izolacji elektrycznej.
Pytanie 5. W jakich zastosowaniach wykorzystuje się medyczne rurki poliimidowe?
Cewniki nerwowo-naczyniowe i sercowo-naczyniowe, mikrocewniki, wkładki prowadników, koszulki wprowadzające, kanały endoskopowe i cewniki do podawania leków powszechnie wykorzystują rurki poliimidowe.
Pytanie 6. Czy rurki poliimidowe nadają się do cewników?
Tak, rurki poliimidowe do cewników są powszechnym wyborem jako wewnętrzna warstwa wyściółki, szczególnie w przypadku trzonków cewników o małej średnicy i wielowarstwowych.
Pytanie 7. Jaka jest różnica między rurką poliimidową a rurką PTFE?
Poliimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Pytanie 8. Poliimid czy PEEK, który jest lepszy do rurek medycznych?
Żadne z nich nie jest uniwersalnie lepsze. Poliimid nadaje się do zastosowań w cienkościennych wykładzinach, natomiast PEEK jest często wybierany do sztywniejszych odcinków proksymalnych wału, gdzie wytrzymałość mechaniczna masowa ma większe znaczenie niż grubość ścianki.
