Mikrocewnik 2,7 Fr może przejść test śledzenia w linii prostej i nadal załamywać się przy pierwszym zetknięciu z krętą tętnicą biodrową. Kiedy tak się dzieje, słabym ogniwem rzadko jest miękka końcówka dystalna. To hipotubus tworzący bliższy trzon, element decydujący o tym, jak duży nacisk i moment obrotowy faktycznie docierają do końcówki oraz ile traci się w wyniku owalizacji, wyboczenia lub uszkodzenia wiązania. Hipoterki należą również do najbardziej błędnie określonych części zestawienia materiałów cewnika. Liczby pomiarowe mieszają się z objaśnieniami milimetrowymi, grubość ścianki jest podawana bez tolerancji, a wzór cięcia wybiera się ze zdjęcia, a nie docelowej sztywności. W poniższych sekcjach omówiono, czym jest rurka hipotubowa, jak porównują się opcje ze stali nierdzewnej, Zerknij i poliimidu, jakie wymiary niosą ze sobą rzeczywiste ryzyko zakupu i co należy sprawdzić przed wydaniem zamówienia. Co to jest hipotuba? Hipoterka to precyzyjna, cienkościenna rurka o małej średnicy zewnętrznej w stosunku do jej długości, używana jako popychany trzonek przenoszący moment obrotowy cewnika, prowadnika, igły lub systemu wprowadzającego. Słowo to pochodzi od rurek podskórnych, ciągnionej stali nierdzewnej wykorzystywanej do produkcji igieł, i obecnie obejmuje każdą rurkę z trzonkiem wykonującą tę samą pracę mechaniczną, w tym wersje polimerowe i wzmocnione kompozyty. Na rysunkach i zamówieniach zakupu widnieją dwie pisownie. Rury Hypo zwykle oznaczają produkt walcowniczy: proste odcinki lub zwoje ciągnionej rury o średnicy nominalnej. Hypotube zwykle oznacza gotowy element po cięciu, profilowaniu laserowym, gratowaniu i pasywacji. Kiedy dostawca oferuje jedno i dostarcza drugie, otrzymujesz albo surową rurę, której nikt nie jest w stanie skleić, albo gotowy wał wyceniony bez dodatkowych operacji. Nominalne wymiary cienkościennej rurki hipoglikemicznej. Grubość ścianki i tolerancja różnią się w zależności od dostawcy i oznaczenia ścianki zwykłej, cienkościennej lub bardzo cienkiej. Wskaźnik Nominalna średnica zewnętrzna Identyfikator nominalny Typowa rola wału 34G 0,16 mm (0,0063 cala) 0,08 mm (0,0031 cala) Drobne światła dystalne, przejścia mikrodrutów 32G 0,23 mm (0,0090 cala) 0,10 mm (0,0041 cala) Nerwowo-naczyniowe wały dystalne 30G 0,30 mm (0,0120 cala) 0,15 mm (0,0060 cala) Wewnętrzne elementy mikrocewnika 27G 0,41 mm (0,0163 cala) 0,21 mm (0,0083 cala) Wały tłoczące o małej średnicy 25G 0,51 mm (0,0203 cala) 0,26 mm (0,0103 cala) Trzonki proksymalne mikrocewnika 23G 0,64 mm (0,0253 cala) 0,34 mm (0,0133 cala) Trzonki cewników diagnostycznych 20G 0,90 mm (0,0354 cala) 0,58 mm (0,0230 cala) Prowadź wewnętrzne elementy cewnika 18G 1,27 mm (0,0500 cala) 0,84 mm (0,0330 cala) Trokar i wały dostępowe Materiały Hypo Tube: co faktycznie kupuje każda opcja Wybór materiału jest w pierwszej kolejności decyzją dotyczącą sztywności, a w drugiej kolejności decyzją dotyczącą biokompatybilności. Każdy powszechnie stosowany materiał na rurkę hipotubową jest już materiałem klasy medycznej z długą historią wyrobu, zatem prawdziwym wyróżnikiem jest zachowanie mechaniczne i liczba etapów procesu, jakie będzie wymagał później wał. Stal nierdzewna 304 i 304V Stal nierdzewna pozostaje domyślna. Moduł sprężystości w pobliżu 193 GPa zapewnia najwyższy nacisk na jednostkę grubości ścianki, jest widoczny pod fluoroskopią bez dodatków, a baza materiałów do cięcia laserowego jest dojrzała. Koszty pojawiają się później: pasywacja, ostrożne gratowanie w celu kontroli cząstek stałych i połączenia klejowe, które tolerują bardzo małe zanieczyszczenie powierzchni. Zerknij Według opublikowanych arkuszy danych materiałów Zerknij ma środkowy moduł sprężystości bliski 3,8 GPa, czyli około pięćdziesiąt razy bardziej miękki niż stal nierdzewna. Jest to cecha charakterystyczna, gdy wał musi się wielokrotnie zginać bez załamań, utrzymywać uformowaną krzywiznę i pozostać zgodny z badaniem MRI. PEEK jest radioprzezierny, jeśli nie jest połączony z siarczanem baru lub wolframem, dobrze wiąże się z Pebaxem i kurtkami nylonowymi, a po wytłaczaniu można go rozszerzać, przechylać lub obrabiać maszynowo. W przypadku wałów, dla których liczy się miękkie przejście proksymalne lub kompatybilność magnetyczna, całkowicie eliminuje etap łączenia metalu z polimerem. Ten przegląd do czego stosuje się rurki PEEK w trzonkach cewników obejmuje dodatkowe szczegóły projektu. Wężyk PEEK Materiał PEEK posiada wysoką tolerancję temperaturową i może stabilnie pracować w środowisku do 250 stopni Celsjusza, zachowując przy tym dobre właściwości mechaniczne, m.in. Zobacz produkt → Poliimid Poliimid is the stiffest of the common polymer shaft materials, which makes it the usual reinforcement layer in microcatheters. It can be produced at wall thicknesses that would collapse in most other polymers, withstands steam and ethylene oxide sterilisation, and holds dimensions at temperatures that would deform Pebax. Its limits are brittleness in sharp bends and cost. Medyczne rurki poliimidowe Medyczne rurki poliimidowe exhibits good strength and wear resistance, maintaining its performance even at small dimensions. For medical surgical applications that deman... Zobacz produkt → Moduł sprężystości zwykłych polimerów wału (GPa) Zerknij Poliimid PTFE Pebaxa 72D 3.8 3.0 0.55 0.51 0 1 2 3 4 Orientacyjne wartości modułu zginania zaczerpnięte z opublikowanych arkuszy danych polimerów. Stal nierdzewna 304 ma około 193 GPa i jest pominięta w skali, dzięki czemu różnice w polimerach pozostają czytelne. Od rurki do wału: jak hipotube staje się cewnikiem Niewiele gotowych cewników składa się z pojedynczej rurki od piasty do końcówki. Powszechnie stosowaną architekturą jest trzon trójstrefowy: sztywna część proksymalna przenosząca pchnięcie, wzmocniona część środkowa przenosząca moment obrotowy oraz miękka część dystalna, która podąża za prowadnikiem bez uszkadzania ściany naczynia. Proksymalna hipotube (PEEK lub 304 SS) Wał środkowy wzmocniony oplotem lub cewką Dystalna miękka końcówka Schematyczny widok izometryczny trójstrefowego trzonu cewnika. Nie w skali. Metalowe hipotuby są profilowane metodą cięcia laserowego, a nie zmiany materiału. Nacięcia spiralne, cięcia przerywane i wzory okien zmieniają sztywną rurę w elastyczny segment, a skok nacięcia określa gradient sztywności. Wały polimerowe osiągają ten sam wynik przy użyciu różnych narzędzi: warstwy oplotu lub cewki, płaszcza o zmiennej twardości lub wielowarstwowego współwytłaczania. Pleciona konstrukcja zapewnia najwyższy moment obrotowy i rozrywanie dla danej grubości ścianki, dlatego wykorzystują ją urządzenia przystosowane do ciśnień. Węże w oplocie wysokociśnieniowym Wysokociśnieniowe rurki plecione lub wysokociśnieniowe rurki monitorujące służą do wstrzykiwania środków kontrastowych i innych roztworów medycznych podczas zabiegów PTCA, PCI lub angiopla... Zobacz produkt → Wymiary i tolerancje niosące ze sobą ryzyko zaopatrzenia Większość problemów związanych z jakością hipotuby wynika raczej z problemów ze stosem wymiarowym niż z problemów materiałowych. O tym, czy wał zostanie złożony i będzie działał, decydują cztery liczby: średnica zewnętrzna, średnica wewnętrzna, jednorodność ścianki i położenie przekroju. Typowe wartości podane w specyfikacjach trzonu cewnika. Dopuszczalne limity zależą od klasy urządzenia, grubości ścianki i sposobu montażu, dlatego należy je uzgodnić na piśmie przed docięciem oprzyrządowania. Parametr Powszechnie określone Dlaczego to ma znaczenie Tolerancja OD ±0,013 mm (±0,0005 cala) Pasuje do cewnika prowadzącego lub płaszcza zewnętrznego; przerwa w linii wiązania Tolerancja tożsamości ±0,013 mm Przejście drutu lub urządzenia; szybkości płukania i wtrysku Jednolitość ściany 90% nominalnej ściany lub więcej Załamanie i pęknięcie pod wpływem zginania Prostość (wygięcie) Zwykle 0,05 mm na 100 mm Orientacja końcówki, śledzenie, wyrównanie pasma znacznika Pozycja elementu cięcia ±0,1 mm Punkt przejścia sztywności i koncentracja naprężeń Stan krawędzi Bez zadziorów, gratowane, pasywowane Generacja cząstek i ścieranie prowadnika Wykończenie powierzchni Ra 0,4 µm lub lepszy po elektropolerowaniu Tarcie, adhezja, trombogenność Trzy zagrożenia pojawiają się wielokrotnie. Po pierwsze, oznaczenia wymiarowe i metryczne są ze sobą mieszane: wymagania dotyczące 25G i 0,51 mm są zbliżone, ale nie identyczne, a różnica pojawia się na spoinie. Po drugie, tolerancję podaje się bez metody kontroli, a ±0,013 mm oznacza co innego niż mikrometr laserowy, komparator optyczny i sprawdzian wtykowy. Po trzecie, na rysunku pominięto jednolitość pochylenia i ścianek, mimo że wyjaśniają one nieproporcjonalną część skarg na załamanie i orientację końcówki. Hipoterki metalowe i polimerowe: wybór według funkcji Jeśli wymagana jest maksymalna siła nacisku przy najmniejszej możliwej średnicy, stal nierdzewna nadal wygrywa. Jeśli trzonek musi się wielokrotnie zginać bez załamań, nadawać się do użytku w gabinecie MRI, unikać łączenia metalu z polimerem lub zmieniać się w miękką końcówkę bez połączenia, zazwyczaj lepszym rozwiązaniem jest rurka z polimeru lub wzmocnionego kompozytu. Poniższe porównanie ocenia każdy materiał w skali od 1 do 5 według pięciu kryteriów, które stanowią podstawę większości recenzji projektów wałów. Zerknij Poliimid Stal nierdzewna 304 Sztywność Elastyczność Odporność na załamania Kompatybilność z rezonansem magnetycznym Łatwość wiązania Nacisk i moment obrotowy: Stal nierdzewna 304 daje najwięcej na jednostkę ściany; PEEK i poliimid wymagają grubszej ścianki lub dopasowanej do niej warstwy oplotu. Odporność na załamania: polimery wygrywają przy małych promieniach zgięcia; metal zależy od wzoru cięcia i podziałki. Nieprzezroczystość: stal nierdzewna jest domyślnie widoczna; wałki polimerowe wymagają środka nieprzepuszczalnego dla promieni rentgenowskich lub pasków znacznikowych. Klejenie: wałki polimerowe łączone na gorąco lub rozpuszczalnikiem z płaszczami, podczas gdy metal wymaga klejenia lub spawania oraz przygotowania powierzchni. Kompatybilność obrazowania: Zerknij and polyimide work in MRI; stainless steel does not. Struktura kosztów: metal ma niższy koszt materiału i więcej operacji wtórnych; polimer ma wyższy koszt materiału i mniej etapów procesu. Co sprawdzić przed wydaniem zamówienia na Hypotube Trzy czeki łapią większość kosztownych niespodzianek. Zapytaj o metodę kontroli, a nie tylko o tolerancję. To samo objaśnienie ±0,013 mm zachowuje się inaczej w mikrometrze laserowym, komparatorze optycznym i mierniku wtykowym, dlatego nazwij metodę na rysunku. Potwierdź, czy oferta obejmuje gotowe rurki hipotlenowe, czy rurki hipoglikemiczne o długości walcarki. Profilowanie laserowe, gratowanie, pasywacja i inspekcja to osobne pozycje i często odrębne możliwości. Poproś o dane na poziomie partii dotyczące jednorodności i pochylenia ścian, a nie tylko o certyfikat zgodności. Te dwie zmienne odpowiadają za dużą część zgłaszanych w terenie skarg dotyczących załamań i orientacji końcówek. W przypadku programów, które wymagają opracowania wału zamiast tuby katalogowej, an Program trzonka cewnika OEM/ODM może objąć cały łańcuch, od wytłaczania i oplatania, poprzez profilowanie laserowe, klejenie i kontrolę w ramach jednego systemu jakości. Eliminuje to argumenty pojawiające się, gdy hipotubka i płaszcz pochodzą od różnych dostawców stosujących różne konwencje pomiarowe. O Ningbo LINSTANT Polymer Materials Co., Ltd. Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, starając się stać się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. Firma działa w pomieszczeniu czystym zgodnym z GMP o powierzchni prawie 20 000 metrów kwadratowych i posiada certyfikat ISO 13485:2016 w zakresie zarządzania jakością wyrobów medycznych. Zasoby produkcyjne obejmują importowane linie do wytłaczania z możliwością współwytłaczania jedno-, dwu- i trójwarstwowego, dedykowane linie do wytłaczania PEEK, linie do formowania wtryskowego oraz dużą zainstalowaną bazę urządzeń do oplatania, zwijania, powlekania, spawania i formowania. Asortyment produktów obejmuje medyczne rurki wytłaczane, rurki wzmocnione, rurki balonowe, rurki termokurczliwe, rurki fluoropolimerowe, komponenty PEEK i poliimidowe, mikrocewniki, cewniki prowadzące i cewniki do angiografii, wspierane przez procesy wtórne i usługi obróbki powierzchni. Często zadawane pytania dotyczące Hypotubes Pytanie 1. Do czego służy hipotuba? Rurka hipotubowa tworzy przesuwany trzon wewnątrz mikrocewników, cewników prowadzących, prowadników, zespołów igłowych i systemów wprowadzania stentów. Przenosi nacisk i moment obrotowy z piasty na dystalną końcówkę, utrzymując jednocześnie trzonek wystarczająco cienki, aby mógł przejść przez wąskie naczynia. Pytanie 2. Jaka jest różnica między hipotubą a hipotubą? Rurki Hypo to surowa rura o długości walcowniczej i średnicy nominalnej. Hypotube to gotowy element po cięciu, profilowaniu laserowym, gratowaniu i pasywacji. Zawsze sprawdzaj, którego dotyczy oferta, ponieważ cena i czas realizacji nie są tożsame. Pytanie 3. Czy rurka polimerowa może zastąpić hipotubę ze stali nierdzewnej? W wielu szybach tak. Rurki PEEK i poliimidowe usuwają wiązania metal-polimer, zwiększają kompatybilność z rezonansem magnetycznym i poprawiają odporność na załamania. Rezygnują ze sztywności osiowej, dlatego urządzenia dłuższe lub o większym ciśnieniu zwykle dodają warstwę wzmacniającą oplot lub cewkę. Pytanie 4. Jaki jest najmniejszy dostępny rozmiar rurki hipoglikemicznej? Standardowe mierniki podskórne mają obciążenie 34G, średnicę zewnętrzną około 0,16 mm i średnicę wewnętrzną 0,08 mm. Węższe otwory istnieją jako elementy opracowywane na zamówienie, ale w tej skali jednorodność ścian i obsługa stają się czynnikami ograniczającymi, a nie proces ciągnienia. Pytanie 5. Które tolerancje mają największe znaczenie w przypadku niestandardowej rurki hipoglikemicznej? Tolerancja OD i ID, jednorodność ściany i pochylenie. Jednorodność i prostość ścian wyjaśniają większość skarg dotyczących załamań i orientacji końcówek, a mimo to są to dwie wartości najrzadziej zapisywane na rysunku lub potwierdzane podczas kontroli przychodzącej. Pytanie 6. Czy produkujecie niestandardowe rurki hipotubowe i trzonki cewników? Tak. LINSTANT wytłacza i przetwarza rurki polimerowe z PEEK, poliimidu, PTFE, FEP, PFA, Pebax i TPU, a także produkuje wzmocnione trzonki, rurki plecione i wielowarstwowe elementy cewników w ramach systemu jakości ISO 13485:2016 jako partner OEM/ODM. Wybór Hypotube nagradza wczesne decyzje. Ustal docelową sztywność, granicę jednorodności ściany i metodę kontroli przed wycięciem narzędzi, a reszta wału będzie wynikać z liczb, a nie z przyzwyczajenia. Niezależnie od tego, czy ostateczny projekt będzie wykonany ze stali nierdzewnej profilowanej laserowo, wału z PEEK lub poliimidu, czy też z kompozytu plecionego, te same trzy decyzje decydują o tym, jak zachowuje się on wewnątrz zbiornika. .article-section{margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section .chart-box{text-align:center;margin:16px 0;}.article-section .chart-box svg{width:440px;height:auto;display:inline-block;}.article-section .company-card{background:#eef4f9;border:1px solid #d3e2ee;border-left:4px solid #2b6cb0;border-radius:8px;padding:16px;}.article-section .takeaway{background:#f6f9fc;border-top:2px solid #2b6cb0;border-bottom:2px solid #2b6cb0;padding:16px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-item h3{color:#1f4e79;}@media (max-width:640px){.article-section .chart-box svg{width:100%;height:auto;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Obróbka CNC PEEK to jedna z najbardziej niezawodnych metod uzyskiwania części z tworzyw sztucznych o wąskich tolerancjach i wysokiej wydajności. W przeciwieństwie do podstawowych polimerów, PEEK zachowuje swoje właściwości mechaniczne w wysokich temperaturach, jest odporny na agresywne chemikalia, a przy zastosowaniu odpowiednich parametrów nadal tnie czysto. Dla inżynierów urządzeń medycznych ta kombinacja jest nie do pokonania. Co sprawia, że ​​PEEK jest silnym kandydatem do obróbki CNC? PEEK (polieteroeteroketon) jest półkrystalicznym tworzywem termoplastycznym o ciągłej temperaturze użytkowania około 260°C i temperaturze topnienia bliskiej 343°C. Oferuje wysoką wytrzymałość na rozciąganie i zginanie, doskonałą odporność na pełzanie i niską absorpcję wilgoci, co zapewnia obrabianym częściom wyjątkową stabilność wymiarową. Te właściwości wyjaśniają, dlaczego branże, od lotnictwa po medycynę, polegają na PEEK w przypadku komponentów, które muszą wytrzymać wielokrotną sterylizację, narażenie na działanie środków chemicznych i naprężenia mechaniczne. Względna wydajność niewypełnionego PEEK (ilustracyjne wyniki na podstawie typowych opublikowanych danych) Wytrzymałość na rozciąganie 85 Wytrzymałość na zginanie 80 Stabilność termiczna 95 Odporność chemiczna 90 Odporność na zużycie 88 Mechanicy doceniają również to, że PEEK jest dostępny w kilku gatunkach – bez wypełnienia, z wypełnieniem szklanym, z wypełnieniem włóknem węglowym i klasy medycznej. Wybór wpływa na powstawanie wiórów, zużycie narzędzia i właściwości końcowej części. Niewypełniony PEEK jest najłatwiejszy w obróbce i zapewnia czystą powierzchnię, podczas gdy wzmocnione gatunki zwiększają sztywność, ale wymagają mocniejszego oprzyrządowania. Struktura półkrystaliczna oznacza również, że części zachowują swoje właściwości mechaniczne po cyklach sterylizacji, co jest czynnikiem decydującym w przypadku instrumentów medycznych wielokrotnego użytku. Najlepsze praktyki w zakresie obróbki CNC PEEK: co sprawdza się w rzeczywistej produkcji PEEK zachowuje się inaczej niż metal czy standardowe tworzywa sztuczne. Tworzy raczej długie, żylaste wióry niż połamane, dlatego kontrola wiórów jest niezbędna. Materiał jest również wrażliwy na ciepło: zbyt duże tarcie może spowodować miejscowe topienie lub chropowatość powierzchni. Używaj ostrych narzędzi z węglika lub diamentu polikrystalicznego (PCD). Węglik wystarczy do większości prac; PCD zmniejsza zużycie podczas obróbki wypełnionego PEEK. Posuw i prędkość mają znaczenie. Typowym punktem wyjścia jest prędkość skrawania 100-150 m/min przy niewielkich ilościach wiórów, ale zawsze należy to potwierdzić u dostawcy materiału. Utrzymuj strefę skrawania w chłodzie powietrzem lub, jeśli to możliwe, chłodziwem. Zapobiega to pękaniu wywołanemu naprężeniom i zachowuje tolerancję. Rozważ wyżarzanie półfabrykatu PEEK przed wykończeniem. Wyżarzanie w temperaturze 200-220°C uwalnia naprężenia wewnętrzne i poprawia stabilność wymiarową. Często usuwaj nitkowate wióry, aby uniknąć owinięcia się wokół narzędzia. Śr. 4,0 mm ±0,05 mm 6,0 mm W przypadku elementów w kształcie rurki należy zachować szczególną ostrożność, aby uniknąć zawalenia się ściany. Szczegółowe porady dotyczące piłowania i planowania znajdziesz w naszym przewodniku jak przeciąć rurkę PEEK . W praktyce konserwatywne podejście – mniejsza prędkość wrzeciona, ostrzejsze narzędzie i ciągłe doprowadzanie chłodziwa – daje najbardziej spójne wyniki. Jeżeli geometria zawiera cienkie ścianki, przed zmianą geometrii narzędzia należy zmniejszyć posuw. Obróbka PEEK klasy medycznej: jakie zmiany? Producenci urządzeń medycznych nie mogą traktować PEEK w ten sam sposób, jak komponent przemysłowy. Surowiec musi spełniać wymagania biokompatybilności, takie jak USP klasa VI lub ISO 10993, a proces obróbki musi chronić część przed zanieczyszczeniem. Oznacza to dedykowany sprzęt, filtrowane powietrze i zdyscyplinowane procedury operacyjne w pomieszczeniu czystym. Rozważania dotyczące obróbki PEEK klasy przemysłowej i medycznej Czynnik Przemysłowy PEEK Medyczny PEEK Certyfikacja materiału Standardowy arkusz danych USP klasa VI / ISO 10993 Środowisko Standardowy sklep Pomieszczenie czyste (ISO 7 lub lepsze) Ograniczenia narzędziowe Dozwolone standardowe chłodziwa Minimalizuj zanieczyszczenie smaru Dokumentacja Podstawowa inspekcja Pełna identyfikowalność partii i DHR Typowe zastosowanie Lotnictwo, motoryzacja Cewniki, narzędzia chirurgiczne, implanty Z naszego doświadczenia wynika, że przejście z obróbki przemysłowej na obróbkę medyczną to coś więcej niż tylko certyfikat materiałowy. Wymaga to operatorów, którzy rozumieją, jak pojedynczy zadzior może zagrozić urządzeniu. Dlatego LINSTANT realizuje sprawdzone procesy z udokumentowaną identyfikowalnością każdej partii. Gdzie w urządzeniach medycznych stosowane są obrabiane CNC części PEEK Obrabiany CNC PEEK pojawia się we wszystkich nowoczesnych urządzeniach medycznych. Znajdziesz go w złączach cewników, uchwytach endoskopów, izolatorach narzędzi chirurgicznych i komponentach pomp wspomagających pracę serca. Możliwość wielokrotnego sterylizacji bez utraty właściwości mechanicznych sprawia, że ​​jest to idealny zamiennik metalu. PEEK sprawdza się również dobrze pod obciążeniem ściskającym, dlatego pojawia się w gniazdach zaworów, obudowach pomp i mechanizmach zaciskowych, gdzie krytyczna jest stabilność wymiarowa. W przypadku prototypów obróbka CNC jest często najszybszym sposobem sprawdzenia projektu przed przejściem do formowania wtryskowego. Jeśli tworzysz prototyp nowego urządzenia lub przechodzisz do produkcji, LINSTANT może Ci pomóc w postaci kilku formularzy produktów PEEK zaprojektowanych do bezpośredniej integracji z przepływem pracy CNC: Komponenty PEEK obrabiane CNC do produkcji wyrobów medycznych Ta lista produktów obejmuje części obrobione z PEEK odpowiednie do procesów CNC, oferujące wysoką precyzję, biokompatybilność i odporność na ciepło. Jest to istotne tutaj jako bezpośrednia opcja do prototypowania lub serii produkcyjnych. Zobacz produkt → Rury PEEK z precyzyjnymi tolerancjami wymiarowymi i opcjami wielu prześwitów Poznaj rurki PEEK o średnicy wewnętrznej od 0,10 mm i odporności na temperaturę powyżej 250°C, a także warianty rurek wieloprześwitowych i balonowych. Idealny do zastosowań sercowo-naczyniowych, kręgosłupa i innych zastosowań interwencyjnych. Zobacz produkt → Usługi formowania wtryskowego PEEK dla wysokotemperaturowych, nadających się do sterylizacji elementów implantów Formowanie wtryskowe PEEK umożliwia produkcję w pomieszczeniach czystych, moduł zbliżony do kości i przezierność w promieniach rentgenowskich. Usługa ta jest szczególnie polecana w przypadku projektów wymagających skomplikowanych geometrii, kontroli kosztów i zgodności z przepisami dotyczącymi implantów. Zobacz produkt → O Ningbo LINSTANT Polymer Materials Co., Ltd. Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, starając się stać się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. Oprócz części PEEK obrabianych CNC, LINSTANT oferuje pod jednym dachem wytłaczanie, formowanie, operacje wtórne i obróbkę powierzchni. Odwiedź nasze Strona OEM/ODM aby zobaczyć, jak radzimy sobie z niestandardowymi projektami od projektu po walidację. Często zadawane pytania dotyczące obróbki CNC PEEK Czy PEEK jest trudny w obróbce CNC? Nie. Dzięki ostrym narzędziom i kontrolowanej temperaturze PEEK obrabia maszynę w przewidywalny sposób i wytwarza czyste części o wąskich tolerancjach. Jaki jest najlepszy gatunek PEEK do obróbki CNC? Niewypełniony naturalny PEEK jest najłatwiejszy w obróbce; PEEK wypełniony węglem zwiększa sztywność, ale przyspiesza zużycie narzędzia. Jakie tolerancje można osiągnąć dzięki obróbce PEEK? Małe, obrobione maszynowo części PEEK zwykle wytrzymują ± 0,05 mm. Większe lub cienkościenne części mogą wymagać ±0,1 mm. Jak PEEK wypada w porównaniu z PTFE lub PI? PEEK jest mocniejszy i sztywniejszy niż PTFE oraz łatwiejszy w obróbce niż PI, a jednocześnie oferuje doskonałą odporność termiczną. Czy obrobiony maszynowo PEEK jest bezpieczny dla wyrobów medycznych? Tak, jeśli używasz PEEK klasy medycznej i produkujesz w warunkach pomieszczenia czystego z odpowiednią kontrolą procesu. Dlaczego PEEK jest tak popularny w produkcji wyrobów medycznych? Wytrzymuje wielokrotną sterylizację, jest odporny na działanie środków chemicznych i zachowuje integralność mechaniczną przy długotrwałym obciążeniu. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section{margin-bottom:32px;padding:24px;border:1px solid #e6eef5;border-radius:12px;background:#fafcff;}.article-section .chart-container{width:440px;margin:16px auto;text-align:center;}.article-section .chart-caption{caption-side:bottom;font-size:14px;color:#808080;margin-bottom:8px;font-style:italic;}.article-section .bar-item{display:flex;align-items:center;margin-bottom:8px;font-size:14px;}.article-section .bar-label{width:150px;text-align:right;padding-right:12px;color:#333;font-size:14px;}.article-section .bar-track{flex:1;background:#f0f0f0;border-radius:6px;height:24px;overflow:hidden;}.article-section .bar-fill{background:#0077b6;height:100%;color:#fff;line-height:24px;font-size:13px;padding-right:8px;text-align:right;border-radius:6px;}.article-section .chart-container svg{width:100%;height:auto;}.article-section .faq-grid{display:grid;grid-template-columns:repeat(2,1fr);gap:16px;margin-top:16px;}.article-section .faq-item{background:#f4f9ff;border-left:4px solid #0077b6;padding:16px;border-radius:8px;}.article-section .faq-item h3{font-size:17px;color:#003566;margin:0 0 6px;}.article-section .faq-item p{margin:0;font-size:15px;line-height:1.5;}.article-section > a[data-product-card="true"]{display:inline-block;padding:14px 20px;margin:10px 12px 10px 0;background:#e7f2fa;border:2px solid #0077b6;border-radius:10px;text-decoration:none;color:#0077b6;font-weight:bold;font-size:16px;}.article-section > a[href="/product/peek/peek-machined-parts.html"]::after{content:"PEEK Machined Parts";}.article-section > a[href="/product/peek/peek-tubing.html"]::after{content:"PEEK Tubing";}.article-section > a[href="/product/peek/peek-injection-molding.html"]::after{content:"PEEK Injection Molding";}@media (max-width:640px){.article-section .chart-container{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}.article-section{padding:16px;}.article-section .bar-label{width:110px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Neurointerwencjonista ma już dziewięćdziesiąt minut na mechaniczną trombektomię. Za każdym razem, gdy mikrocewnik okrąża zakręt środkowej tętnicy mózgowej, opór powierzchniowy względem ściany naczynia powoduje, że końcówka pozostaje w tyle za trzonem. Lekarz kompensuje to większą siłą skierowaną do przodu, co zwiększa naprężenie ściany. Właśnie w celu rozwiązania tej trudności — tarcia między urządzeniem a żywą tkanką — opracowano powłoki hydrofilowe. Ograniczona do najważniejszych elementów: hydrofilowa powłoka przekształca suchą powierzchnię polimerową o wysokim współczynniku tarcia w mokrą, niemal pozbawioną tarcia ścieżkę. Jest to różnica pomiędzy przepychaniem cewnika przez piasek a przesuwaniem go po warstwie wody. Co to jest powłoka hydrofilowa? Krótka odpowiedź: powłoka hydrofilowa to cienka, usieciowana warstwa polimeru, zwykle o grubości 1–10 µm, chemicznie związana z powierzchnią urządzenia medycznego. Pod wpływem wody lub krwi pochłania wilgoć i pęcznieje, tworząc żelową warstwę graniczną o niskim ścinaniu. Warstwa ta obniża współczynnik tarcia (CoF) na styku urządzenie-tkanka. Mechanizmem jest chemia fizyczna. Stosowane polimery — zwykle poliwinylopirolidon (PVP), poliakryloamid lub kopolimery politlenku etylenu — zawierają grupy funkcyjne, które tworzą wiązania wodorowe z wodą. W ciągu kilku sekund od zwilżenia na powleczonej powierzchni tworzy się uwodniona powłoka. Pod obciążeniem przemieszczenie ścinające następuje wewnątrz tej warstwy wody związanej, a nie na granicy faz stałych. Dlatego tarcie spada z zakresu 0,3–0,5 typowego dla niepowlekanych rur polimerowych do wartości poniżej 0,05, co w większości opublikowanych porównań stanowi redukcję przekraczającą 90%. Przekrój ściany cewnika — widok izometryczny Warstwy pokazane oddzielnie dla przejrzystości Hydrofilowy warstwa nawierzchniowa (1–10 µm) Warstwa wiążąca / podkład Podłoże (wytłaczana ściana rury) Dlaczego smarowność ma znaczenie Smarność nie jest kwestią percepcji powierzchniowej; jest to parametr bezpieczeństwa pacjenta. Wszystkie urządzenia przemieszczające się przez naczynia krwionośne, moczowody i drogi żółciowe wchodzą w interakcję z delikatną tkanką. Wysokie tarcie przekłada się na skurcz naczyń, uszkodzenie błony wewnętrznej i potrzebę bardziej agresywnej manipulacji cewnikiem. Opublikowane oceny działania wyrobów interwencyjnych konsekwentnie pokazują, że wyroby powlekane wymagają znacznie mniejszej siły wkładania niż równoważne wersje wyrobów niepowlekanych, a siła ta rośnie wolniej w przypadku wielokrotnej zmiany położenia wyrobu. Reprezentatywne wartości współczynnika tarcia na mokro ilustrują różnicę: Współczynnik tarcia na mokro według rodzaju powierzchni 0.48 0.18 0.15 0.03 Niepowlekany Silikon PTFE Hydrofilowy Reprezentatywne wartości z opublikowanej literatury dotyczącej powłok wyrobów medycznych; niżej jest lepiej. Różnica ma znaczenie kliniczne. Urządzenie, które porusza się płynnie, zmniejsza ryzyko skurczu naczyń, rozwarstwienia błony wewnętrznej i konieczności powtarzania zmiany położenia – parametrów, które bezpośrednio wpływają na czas zabiegu i wyniki pacjenta. Powłoki hydrofilowe a hydrofobowe Powłoki hydrofobowe — takie jak warstwy na bazie PTFE, silikonu lub parafiny — odpychają wodę i zmniejszają tarcie, minimalizując przyczepność powierzchni. Są skuteczne w suchych warunkach, ale ich CoF w wilgotnym środowisku krwi na ogół utrzymuje się powyżej 0,1. Powłoki hydrofilowe działają odwrotnie: przyciągają i zatrzymują wodę, tworząc warstwę graniczną, która po nawilżeniu przewyższa każdą powierzchnię hydrofobową. Wybór zależy od kontekstu użycia. W przypadku prowadników konstrukcje z PTFE na drucie pozostają standardem, ponieważ pożądana jest sucha powierzchnia o niskim poślizgu. W przypadku cewników i koszulek wymagających nawigacji na mokro systemy hydrofilowe zapewniają niższy i bardziej spójny współczynnik CoF. Kluczowe różnice między hydrofilowymi i hydrofobowymi metodami powlekania wyrobów medycznych. Własność Hydrofilowy coating Powłoka hydrofobowa Kąt zwilżania wody >90° Tarcie, gdy jest mokre CoF 0,02–0,05 CoF 0,1–0,25 Mechanizm smarowania Nawodniona żelowa warstwa graniczna Niska energia powierzchniowa odpycha ciecz Typowe zastosowanie Cewniki, koszulki, mikrocewniki Prowadnice, elementy zaworowe Chemia powłok hydrofilowych Na rynku powłok do wyrobów medycznych dominują trzy rodziny polimerów. W przypadku cewników najpopularniejsze są systemy oparte na PVP. Łączą w sobie wysoką absorpcję wody z doskonałym tworzeniem filmu i mogą być sieciowane termicznie lub za pomocą promieni UV. Powłoki poliakryloamidowe zapewniają wysoką trwałość w testach wielokrotnego wycierania, co czyni je częstym wyborem w przypadku koszulek wprowadzających i większych urządzeń. Systemy oparte na PEO są stosowane, gdy wymagana jest wydłużona praca na sucho i na mokro; ich wolniejsza kinetyka hydratacji zapewnia trwałą smarowność podczas dłuższych zabiegów. Energia powierzchniowa podłoża określa sposób zakotwiczenia powłoki. Wysokoenergetyczne tworzywa termoplastyczne, takie jak nylon, Pebax i TPU, dobrze wiążą się po aktywacji plazmą. Fluoropolimery, takie jak PTFE i FEP, wymagają wytrawiania lub warstwy podkładowej wiążącej. Pomijanie przygotowania powierzchni jest najczęstszą przyczyną rozwarstwiania się powłok podczas produkcji. Jak stosuje się powłoki hydrofilowe Trzy procesy obejmują prawie wszystkie cewniki i rurki. Powłoka zanurzeniowa — najczęstsza — zapewnia równomierne pokrycie złożonych profili zewnętrznych. Urządzenie zanurza się w roztworze powlekającym i wyciąga z kontrolowaną szybkością; grubość mokrej powłoki zależy od szybkości wyciągania i lepkości roztworu, przy typowej grubości na sucho wynoszącej 2–8 µm. Powlekanie natryskowe jest zalecane, gdy wymagane jest pokrycie selektywne, na przykład pokrycie tylko dystalnego odcinka trzonu. Preferowaną metodą obróbki powierzchni wewnętrznej jest powlekanie typu „napełnianie i drenaż”, które wypełnia światło cewnika roztworem powlekającym, a następnie go opróżnia. Kontrola procesu ma większe znaczenie niż dobór składu chemicznego. Dryft lepkości, porywane pęcherzyki, wilgotność i jednorodność temperatury utwardzania – wszystko to wpływa na ostateczny współczynnik współczynnika F i przyczepność. LINSTANT obsługuje dedykowane linie do obróbki powierzchni w swoim zakładzie kontrolowanym przez GMP, umożliwiając realizację projektów cewników od wytłaczanego podłoża do powlekanego produktu końcowego pod jednym dachem. Kąt zwilżania wodą w zależności od stanu powierzchni 20° 40° 60° 80° 72° Niepowlekany 35° Obróbka plazmowa 12° Hydrofilowy Typowe wartości dla podłoży PET (tereftalan polietylenu); niższy kąt oznacza lepsze zwilżanie. Kluczowe korzyści w zakresie wydajności Powłoki hydrofilowe zapewniają wymierną poprawę wydajności, która utrzymuje się przez cały cykl życia urządzenia. W porównaniach laboratoryjnych cewniki powlekane rutynowo osiągają 90% lub więcej redukcji mokrego CoF i proporcjonalne zmniejszenie siły wprowadzania. Ponadto: Zmniejsza się uraz naczyń: mniejszy opór powierzchniowy oznacza mniejsze obnażenie śródbłonka i mniejszy skurcz naczyń. Poprawia się kontrola nad urządzeniem: lekarze mogą wyczuć reakcję końcówki, ponieważ nacisk kolumny nie jest absorbowany przez tarcie wzdłuż trzonu. Zmiana pozycji staje się mniej traumatyczna: powtarzające się przesuwanie i cofanie części dystalnej powoduje wolniejsze narastanie tarcia w wyrobach powlekanych niż w przypadku kontroli niepowlekanych. Atrybuty wydajności — cewnik hydrofilowy vs. niepowlekany Smarowność Trwałość Biokompat. Przyczepność Uraz tkanki redukcja Hydrofilowy coated Niepowlekany Zastosowania w urządzeniach interwencyjnych Powłoki hydrofilowe są stosowane wszędzie tam, gdzie urządzenie musi poruszać się w świetle w wilgotnych warunkach. Główne zastosowania obejmują: Cewniki angiograficzne do obrazowania diagnostycznego Cewniki prowadzące stosowane do podawania balonów i stentów Mikrocewniki do embolizacji nerwowo-naczyniowej i obwodowej Koszulki dostępu moczowodowego i cewniki balonowe rozszerzające Akcesoria endoskopowe przechodzące przez kanały robocze Mikrocewnik o regulowanej sztywności i zaokrąglonej końcówce Ten mały, wzmocniony cewnik przeznaczony jest do poruszania się po krętych naczyniach podczas zabiegów małoinwazyjnych. Możliwość dostosowania twardości i zaokrąglony nagłówek do zastosowań, w których wymagane jest niskie tarcie na całej długości. Zobacz produkt → Wymagania dotyczące wydajności różnią się w zależności od zastosowania. Na przykład cewnik prowadzący wymaga dużej możliwości pchania na bliższym końcu, ale niskiego tarcia na dystalnym trzonie, gdzie przesuwa się po drucie. Z kolei mikrocewnik wymaga równomiernie niskiego tarcia na całej swojej długości, ponieważ ostateczne podejście do zmiany chorobowej jest prawie zawsze najbardziej kręte. Szczegółowe wyjaśnienie budowy cewnika prowadzącego można znaleźć w naszym artykule technicznym na temat cewniki prowadzące . Cewnik angiograficzny do podawania kontrastu i odporności na ciśnienie Cewnik ten stanowi kanał dla środków nieprzepuszczających promieniowania podczas diagnostyki rentgenowskiej. Posiada konstrukcję z plecionej stali nierdzewnej, miękką końcówkę i odporność na ciśnienie do 1200 PSI, spełniając różnorodne wymagania dotyczące wydajności. Zobacz produkt → Siła tarcia podczas powtarzających się cykli wstawiania Względna siła tarcia 5 10 15 20 50 100 150 Niepowlekany Hydrofilowy Ilustrujące dane z testów symulowanego użycia z wielokrotnym przesuwaniem dystalnym. Wybór partnera do powłoki hydrofilowej Przy ocenie partnera outsourcingowego w zakresie powłok hydrofilowych liczą się cztery punkty: Podłoże capability — czy partner wytłacza własne rurki, czy też podłoże musi pochodzić z innego źródła? Dojrzałość procesowa — poproś o dane dotyczące CoF i przyczepności rzeczywistego podłoża, a nie tylko arkusz danych. Zgodność leków — potwierdzić utwardzenie powłoki w ramach budżetu termicznego urządzenia. Walidacja sterylizacji — sprawdzić, czy cykle EtO lub gamma nie pogarszają właściwości powłoki. Partner zajmujący się wewnętrznym wytłaczaniem, powlekaniem i przetwarzaniem wtórnym może znacznie skrócić harmonogram prac rozwojowych. LINSTANTA programu OEM/ODM zapewnia integrację pionową, od wyboru polimeru po montaż końcowy. Omów wymagania wcześnie, zwłaszcza jeśli urządzenie ma nietypową geometrię lub podłoże z fluoropolimeru. O Ningbo LINSTANT Polymer Materials Co., Ltd. Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, starając się stać się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. Często zadawane pytania dotyczące powłok hydrofilowych Pytanie 1. Jak długo utrzymuje się powłoka hydrofilowa na cewniku? Dobrze utwardzona powłoka hydrofilowa zazwyczaj utrzymuje smarowność przez cały czas trwania zabiegu — zwykle od 20 minut do 4 godzin ciągłego kontaktu z wilgocią. Trwałość zależy od jakości utwardzania, przyczepności podłoża i sterylizacji; po wielokrotnych cyklach tarcie stopniowo wzrasta, ale w wielu konfiguracjach zwykle utrzymuje się poniżej 0,1. Pytanie 2. Jaki jest współczynnik tarcia powłoki hydrofilowej? Mokry współczynnik F wynosi zazwyczaj 0,02–0,05 w porównaniu z 0,3–0,5 w przypadku niepowlekanych rur polimerowych. Dokładna wartość zależy od podłoża, grubości powłoki, warunków utwardzania i zastosowanej metody badawczej. Pytanie 3. Czy powłokę hydrofilową można nakładać na rurki PTFE lub PEEK? Tak, przy odpowiednim przygotowaniu powierzchni. PTFE wymaga trawienia chemicznego lub obróbki plazmowej przed powlekaniem; PEEK można powlekać po aktywacji plazmowej lub kompatybilnym podkładem. Potwierdzenie połączenia podłoże-powłoka na wczesnym etapie projektu pozwala uniknąć późniejszych uszkodzeń wiązania. Pytanie 4. W jaki sposób testuje się przyczepność powłok podczas produkcji wyrobów medycznych? Standardowe metody obejmują test ściskania (wielokrotne ściskanie powleczonej powierzchni i sprawdzanie pod kątem rozwarstwienia), badanie przyczepności za pomocą taśmy i przekroje poprzeczne za pomocą skaningowej mikroskopii elektronowej po badaniu namaczania. Pytanie 5. Czy powłoka hydrofilowa wpływa na biokompatybilność? Składniki powłoki są sprawdzane pod kątem zgodności cytologicznej z normą ISO 10993-5; większość systemów dostępnych na rynku nie jest cytotoksyczna. Jednakże każdą konfigurację urządzenia należy przetestować w ostatnim cyklu sterylizacji, ponieważ napromienianie EtO lub gamma może zmienić gęstość usieciowania. Pytanie 6. W jaki sposób powłoka hydrofilowa zmniejsza tarcie w cewniku? Po zamoczeniu matryca polimerowa powłoki pochłania wodę i tworzy śliską, uwodnioną warstwę żelu. Ścinanie występuje pomiędzy urządzeniem a tkanką w tej bogatej w wodę warstwie, a nie na styku ciało stałe-ciało stałe, dlatego tarcie spada o ponad 90 procent. .article-section table{display: table!important;border-collapse:collapse;margin:20px auto;width:100%;} .article-section thead{display: table-header-group!important;} .article-section tbody{display: table-row-group!important;} .article-section tr{display: table-row!important;} .article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background-color:#f2f2f2;text-align:left;} .article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;} .article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;} .article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;} .article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;} .article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;} .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;} .article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;} .article-section p{font-size:16px!important;margin-bottom:12px;} .chart-box{width:440px;margin:20px auto;text-align:center;} .chart-box svg{display:block;margin:0 auto;width:440px;height:auto;} .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin:20px 0;} .faq-item{background:#f0f7fb;border-left:4px solid #2e9e5b;border-radius:8px;padding:16px;} .faq-item:nth-child(odd){background:#fff3e8;border-left-color:#e07a3f;} .faq-item h3{font-size:15px;font-weight:bold;margin-bottom:8px!important;color:#1a3a5c;} .faq-item p{font-size:15px!important;margin-bottom:0!important;color:#444;line-height:1.5;} @media (max-width:640px){ .chart-box{width:100%;} .chart-box svg{width:100%;height:auto;} .faq-grid{grid-template-columns:1fr;} } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

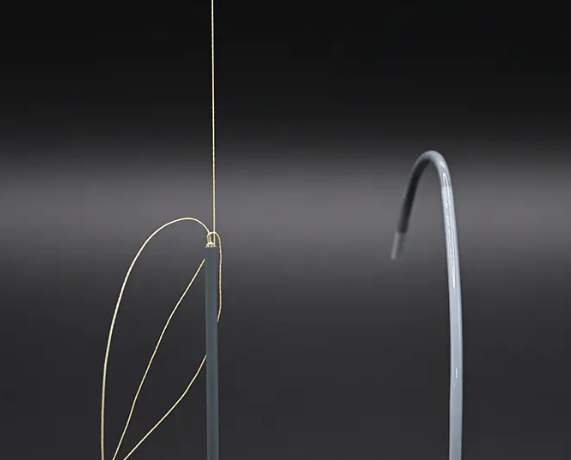

Jesteś na końcowym etapie projektowania nowego cewnika prowadzącego. Trzonek dobrze pcha, zakrzywiony kształt trzyma swój tor, ale końcówka wciąż łapie symulowaną anatomię przy pierwszym zakręcie. W większości przypadków problemem nie jest konstrukcja wału ani mieszanka polimerów, ale etap formowania końcówki. Formowanie końcówki nie jest operacją kosmetyczną. To proces określa, czy urządzenie może bezpiecznie poruszać się po krętych naczyniach, przejść przez wąską zmianę chorobową lub uzyskać dostęp do dystalnej gałęzi, nie powodując urazu. Dla inżynierów urządzeń medycznych przesłanie jest proste: najpierw uzyskaj odpowiednią końcówkę, a reszta urządzenia będzie miała szansę zadziałać. Co to jest formowanie końcówki cewnika? Formowanie końcówki cewnika jest operacją wtórną wykorzystującą ciepło. Wstępnie wytłoczoną rurkę umieszcza się w narzędziu formującym, podgrzewa do momentu zmiękczenia polimeru, nadaje mu docelową geometrię, a następnie schładza w celu utrwalenia kształtu. Procesem sterują cztery niezależne zmienne: Temperatura ogrzewania i profil rampy Szczelina formy i czas przebywania Siła osiowa, podciśnienie lub wewnętrzne ciśnienie powietrza Szybkość chłodzenia i odchylenie po schłodzeniu Na poziomie praktycznym, formowanie końcówki polega na przekształceniu dystalnego końca cewnika w kształt stożkowy, kopułowy, rozszerzony lub zakrzywiony. Wybór geometrii jest zgodny z zamierzoną funkcją kliniczną. Miękki stożek ułatwia prowadzenie po prowadniku, kopułkowa końcówka chroni ścianę naczynia, a zakrzywiona końcówka pomaga przekierować urządzenie. Gdzie formowanie końcówek ma miejsce w procesie produkcyjnym Formowanie końcówek zwykle następuje po wytłaczaniu i oplocie, a przed montażem piasty lub ostatecznie łączonych elementów. Oznacza to, że wszelkie defekty wykryte podczas formowania końcówki wpływają również na wydajność na etapie poprzedzającym. Zdyscyplinowany projekt procesu zapobiega pętlom przeróbek. Cewnik Wskazówka Górna forma Dolna forma Grzejnik Izometryczna ilustracja formy formującej końcówkę cewnika, przedstawiająca rurkę, geometrię końcówki, strefę grzania oraz górną/dolną połowę formy. Dlaczego nie można zaniedbać jakości formowania końcówek Uformowanie końcówki cewnika ma wpływ nie tylko na wygląd urządzenia. Ma to bezpośrednie konsekwencje dla: Bezpieczeństwo naczyniowe. Ostra krawędź lub zadzior na końcu może rozciąć ścianę naczynia lub spowodować embolizację. Możliwość śledzenia i krzyżowalność. Dobrze uformowany stożek skuteczniej przenosi moment obrotowy i siłę pchania na krętej ścieżce. Kompatybilność prowadnika i urządzenia. Geometria końcówki kontroluje łatwość przejścia drutu lub innego urządzenia przez światło. Wydajność obrazowania. Błyszcząca lub nieregularna końcówka może powodować artefakty podczas fluoroskopii lub oceny OCT. Solidność montażu. Odchylenia w wymiarach końcówek utrudniają przyklejenie znacznika nieprzepuszczalnego dla promieni rentgenowskich lub połączenie odcinka dystalnego. Krótko mówiąc, formowanie końcówki to ostatnia linia obrony między dobrym urządzeniem a dobrym projektem. Ta świadomość skłania wiodących producentów do inwestowania w charakterystykę procesu na tym etapie. Wybór materiałów do formowania końcówek Wybór materiału wpływa na okno procesu bardziej niż jakakolwiek inna zmienna. Każda rodzina polimerów ma swoje własne właściwości termiczne, wytrzymałość w stanie stopionym i profil skurczu. Polimery robocze: Pebax, TPU i nylon Najpopularniejszym materiałem na miękkie końcówki cewników jest Pebax (blok polieterowy). Zakres twardości Shore'a od 25D do 72D pozwala inżynierom zrównoważyć elastyczność i przenoszenie momentu obrotowego. Typowe okno formowania mieści się w temperaturze pomiędzy 150°C a 210°C, która jest wystarczająco niska, aby zmniejszyć uszkodzenia termiczne, ale wystarczająco wysoka, aby szybko ukształtować końcówkę. TPU (termoplastyczny poliuretan) zapewnia doskonałą odporność na ścieranie i może być komponowany z wypełniaczami nieprzepuszczalnymi dla promieni rentgenowskich. Końcówki TPU są zwykle formowane w zakresie temperatur 160–220°C. Jego niższa wytrzymałość stopu wymaga węższej szczeliny formy, aby uniknąć ugięcia. Nylon (poliamid) zapewnia większą wytrzymałość kolumny i jest często stosowany w końcówkach wymagających konstrukcyjnie. Jednakże wrażliwość na wilgoć może powodować wady powierzchni, dlatego przed formowaniem niezbędne jest suszenie klimatyzacją. Opcje o wysokiej wydajności: Zerknij i poliimid Zerknij to doskonały wybór dla urządzeń wymagających dużej wytrzymałości zmęczeniowej i odporności temperaturowej. Formowanie końcówki PEEK wymaga temperatur formy w zakresie 340–400°C. Ponieważ PEEK rozszerza się bardziej niż standardowe tworzywa konstrukcyjne, szczelina formy musi być luźniejsza, aby zapobiec sklejaniu się lub zacieraniu. Poliimid nie nadaje się do formowania w stanie stopionym. Jego wartość tkwi w cienkościennych, stabilnych cieplnie wałach. W przypadku formowania końcówek producenci zwykle polegają zamiast tego na technikach klejących lub rozpuszczalnikowych. Fluoropolimery: niskie tarcie, ograniczona odkształcalność PTFE i FEP zapewniają najlepszą smarowność i odporność chemiczną, ale nie płyną w standardowej formie formującej końcówkę. PTFE w ogóle nie może być przetwarzany w stanie stopionym. W praktyce końcówkę fluoropolimerową uzyskuje się poprzez połączenie oddzielnej części dystalnej o niskim tarciu lub poprzez zastosowanie technologii termokurczliwej. Tabela 1. Porównanie powszechnie stosowanych materiałów do formowania końcówki cewnika. Materiał Twardość Shore’a Temperatura formowania Kluczowe ryzyko Pebax 25D – 72D 150–210°C Degradacja termiczna TPU 80A–95A 160–220°C Zapadanie się stopu Nylon 30D–65D 170–230°C Wrażliwość na wilgoć PEEK 80D–90D 340–400°C Przegrzanie / przyklejenie Poliimid Sztywne Nie formowalne Problemy z przyczepnością PTFE/FEP 50D–55D Nie nadaje się do formowania w stanie stopionym Bez przetwarzania w stanie stopionym Precyzyjne rurki balonowe do cewników medycznych Rury balonowe z wąskimi tolerancjami do ± 0,01 mm i opcjami wielowarstwowymi do ciśnienia rozrywającego do 55 atm. Nadaje się do cewników dylatacyjnych balonowych w zabiegach sercowo-naczyniowych i zabiegach małoinwazyjnych, oferując spójne właściwości mechaniczne. Zobacz produkt → Typowa temperatura początkowa formowania końcówki cewnika Pebax 150°C TPU 160°C Nylon 170°C PEEK 340°C PTFE Nie dotyczy PI Nie dotyczy Zakresy temperatur to typowe wartości dla polimerów klasy medycznej, podsumowane na podstawie typowych źródeł inżynierskich i danych inżynierii procesowej LINSTANT. Kiedy końcówka musi współpracować z balonem, wybór gatunku rurki balonu wpływa na cały montaż. Wielu inżynierów szuka partnera, który może dostarczyć rurki balonowe o stałej reakcji formowania końcówki. Oferta medycznych rurek balonowych LINSTANT obejmuje opcje jednowarstwowe, dwuwarstwowe i trójwarstwowe właśnie dlatego, że końcówka znajduje się w miejscu styku różnych struktur ścian. Typowe wady formowania końcówek i sposoby ich zapobiegania W środowisku produkcyjnym wady formowania końcówek można podzielić na kilka powtarzających się rodzin. Wczesne ich rozpoznanie zapobiega systematycznemu złomowaniu. Tabela 2. Typowe wady kształtowania końcówki, przyczyny pierwotne i środki zaradcze. Wada Pierwotna przyczyna Środek zaradczy Zadzior / błysk Zbyt duża szczelina formy lub zbyt wysoka temperatura Zmniejsz szczelinę, obniż temperaturę, dostosuj szybkość chłodzenia Niespójność wymiarowa Nierówne ogrzewanie lub różnice w partii materiału Ponownie zakwalifikuj profil cieplny, sprawdź partię materiału Zmiana grubości ścianki Nieprawidłowo ustawiona forma lub rura mimośrodowa Wyrównaj oprzyrządowanie, sprawdź koncentryczność rury Matowa lub falista powierzchnia Niewłaściwa szybkość chłodzenia lub nadmierny czas przebywania Skróć czas przebywania, zoptymalizuj krzywą chłodzenia Zamknięta/zapadnięta końcówka Nadmierna próżnia lub nadciśnienie Zrównoważyć ciśnienie wewnętrzne i wentylację Linia spawalnicza Przepływowe zderzenie czołowe w wielowarstwowej końcówce Dostosuj geometrię formy lub kombinację materiałów W przypadku mikrocewników kontrola formowania końcówki jest jeszcze bardziej wymagająca, ponieważ grubość ścianki często wynosi poniżej 0,2 mm. Zmiana temperatury o 5°C może zamienić czysty stożek w miękką, niefunkcjonalną końcówkę. Prawidłowe formowanie końcówki mikrocewnika zwykle obejmuje ogrzewanie podczerwone lub RF z monitorowaniem temperatury w pętli zamkniętej. Wzmocniony mikrocewnik do zabiegów małoinwazyjnych Mikrocewnik o średnicy zewnętrznej poniżej 1 mm, z możliwością dostosowania twardości i zmiany średnicy w celu poruszania się po krętych naczyniach. Zaokrąglona końcówka zmniejsza urazy, dzięki czemu idealnie nadaje się do neurointerwencji, leczenia chorób układu krążenia i nowotworów. Zobacz produkt → Podczas pracy z rurkami PEEK ryzyko przegrzania jest realne. Do formowania PEEK bez zwęglenia i utraty jego właściwości mechanicznych wymagane jest zaawansowane oprzyrządowanie. Szczegółowe informacje na temat tego konkretnego materiału można znaleźć w naszym artykule na temat tworząca końcówkę rurka medyczna PEEK . O firmie LINSTANT: Partnerze w zakresie niestandardowych systemów cewników Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, starając się stać się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. LINSTANT obsługuje pomieszczenie czyste zgodne z GMP o powierzchni prawie 20 000 m², wyposażone w 15 importowanych linii do wytłaczania, 8 dedykowanych linii do wytłaczania PEEK, 2 linie do formowania wtryskowego i blisko 100 zestawów sprzętu do oplatania, sprężyn, powlekania i spawania. Wydajność ta umożliwia zarówno produkcję pilotażową na małą skalę, jak i dostawy o stałej objętości. Cewnik prowadzący o wysokim momencie obrotowym i strukturze plecionej Cewnik prowadzący charakteryzujący się wielostopniową twardością, miękką końcówką dystalną i plecionym trzonkiem zapewniającym doskonały moment obrotowy i stabilność. Ultracienka ścianka i wewnętrzna warstwa PTFE zapewniają płynną dostawę urządzenia, wspieraną przez produkcję w pomieszczeniach czystych zgodną z GMP. Zobacz produkt → Od rysunku do produkcji: jak skalować projekt formowania końcówki Wprowadzenie specyfikacji formowania końcówki do produkcji wymaga czegoś więcej niż tylko formy. Wymaga charakterystyki procesu, kontroli pierwszego artykułu i kontrolowanych parametrów produkcji. Dobry partner zdefiniuje okno procesu, udokumentuje krytyczne parametry procesu i wesprze działania walidacyjne. LINSTANTA Usługi OEM/ODM obejmują pełną ścieżkę, od wyboru materiałów i oprzyrządowania po serie pilotażowe i produkcję seryjną. Korzyścią dla zespołów zajmujących się urządzeniami w Europie i Ameryce Północnej jest jeden dostawca z wewnętrznym wytłaczaniem i przetwarzaniem wtórnym, co zmniejsza ryzyko transferu i skraca czas realizacji. Często zadawane pytania dotyczące formowania końcówki cewnika Pytanie 1. Co tworzy końcówkę cewnika? Cewnik tip forming is a heat-based process that shapes the distal end of a medical tube into a taper, dome, or other functional geometry for navigation and clinical safety. Pytanie 2. Które materiały najlepiej nadają się do formowania końcówek? Powszechnie stosowane są Pebax, TPU, nylon i PEEK. Poliimid i PTFE zazwyczaj wymagają klejenia lub metod mechanicznych zamiast formowania na gorąco. Pytanie 3. Co powoduje wady formowania końcówki? Nierównomierne ogrzewanie, złe ustawienie formy, nadmierne ciśnienie i niezgodne gatunki materiału to najczęstsze przyczyny powstawania zadziorów, wypływów lub problemów z wymiarami. Pytanie 4. Jak sprawdzana jest jakość formowania końcówki? Kontrola optyczna, pomiar wymiarów, badanie szczelności i badanie ciśnienia rozrywającego są zwykle łączone w celu sprawdzenia uformowanej końcówki. Pytanie 5. Czy LINSTANT oferuje niestandardowe formowanie końcówek? Tak. Program OEM/ODM firmy LINSTANT wspiera niestandardowe formowanie końcówek od etapu projektowania, poprzez rozwój narzędzi i produkcję seryjną. Pytanie 6. Jaka jest różnica między przechylaniem a formowaniem końcówki? Wskazówkaping generally refers to the initial shaping of the tube end, while tip forming includes the full distal profile definition, including heating, shaping, cooling, and finishing. .article-section { margin-bottom:28px; }.article-section h2 { font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; }.article-section h3 { font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; }.article-section p { font-size:16px!important; margin-bottom:12px; }.article-section ol { margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; }.article-section ul { margin-bottom:12px; list-style-type:disc; list-style-position:inside; }.article-section li { list-style:inherit; font-size:16px; margin-bottom:6px; }.article-section table { display:table!important; border-collapse:collapse; }.article-section thead { display:table-header-group!important; }.article-section tbody { display:table-row-group!important; }.article-section tr { display:table-row!important; }.article-section th { display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; }.article-section td { display:table-cell!important; border:1px solid #cccccc; padding:8px; }.article-section caption { caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; }.intro-section { background:#f0f7ff; border-left:4px solid #2b7bb9; padding:18px 20px; }.process-section { background:#ffffff; }.why-section { background:#f8f8f8; padding:18px 20px; }.materials-section { border-top:2px solid #e0e0e0; }.quality-section { background:#fffaf0; padding:18px 20px; }.company-section { background:#f0f4f0; padding:18px 20px; border-radius:8px; }.partner-section { background:#f8f0f4; padding:18px 20px; }.faq-section { border-top:3px solid #2b7bb9; }.svg-figure { width:440px; margin:0 auto; text-align:center; }.figure-caption { font-size:14px; color:#666; font-style:italic; margin-top:8px; }.chart { width:440px; margin:0 auto 20px; background:#f9f9f9; padding:16px; border-radius:8px; }.chart-title { font-size:15px; font-weight:bold; text-align:center; margin-bottom:14px; }.bar-row { display:flex; align-items:center; margin-bottom:10px; }.bar-label { width:90px; font-size:14px; }.bar-track { flex:1; background:#e5e5e5; border-radius:5px; height:22px; }.bar-fill { height:100%; border-radius:5px; background:#4a90d9; }.bar-range { width:90px; font-size:13px; margin-left:8px; }.source-note { font-size:13px; color:#777; font-style:italic; margin-top:6px; }.faq-grid { display:grid; grid-template-columns:1fr 1fr; gap:16px; }.faq-item { background:#edf4fb; border-radius:8px; padding:14px 16px; border-left:4px solid #2b7bb9; }.faq-item h3 { font-size:15px; font-weight:bold; margin-bottom:6px; }.faq-item p { font-size:15px; margin-bottom:0; }@media (max-width:640px) {.svg-figure, .chart { width:100%; }.svg-figure svg { width:100%; height:auto; }.faq-grid { grid-template-columns:1fr; }.bar-label { width:70px; font-size:13px; }.bar-range { width:74px; font-size:12px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Wybór pomiędzy poliamidem a poliimidem na element cewnika medycznego to decyzja, która wpływa na wydajność urządzenia, koszty produkcji i ryzyko regulacyjne. Praktyczna odpowiedź jest prosta: poliamid to właściwy wybór, gdy priorytetem jest elastyczność, odporność na załamania i budżet; poliimid jest właściwym wyborem, gdy wytrzymałość cienkościennych ścian, stabilność termiczna i precyzja wymiarowa mają kluczowe znaczenie. Różnica molekularna wyjaśnia różnicę w wydajności. Poliamid składa się z elastycznych łańcuchów amidowych, które sprawiają, że materiał jest wytrzymały i plastyczny, ale ograniczają jego odporność na ciepło. Poliimid zawiera sztywne pierścienie imidowe, które wytrzymują znacznie wyższe temperatury, ale zmniejszają wydłużenie przy zerwaniu. W tym artykule porównujemy oba polimery pod względem właściwości, które mają największe znaczenie w produkcji rurek medycznych i cewników. Co to jest poliamid (PA)? Poliamid, powszechnie znany jako nylon, jest półkrystalicznym tworzywem termoplastycznym z powtarzającymi się wiązaniami amidowymi. Najpopularniejszymi gatunkami medycznymi są PA11 i PA12, które zapewniają równowagę pomiędzy wytrzymałością, elastycznością i przetwarzalnością. PA6 i PA66 są również stosowane w elementach urządzeń niewszczepialnych, gdzie wymagana jest większa sztywność. Kluczowe właściwości poliamidów obejmują: Wytrzymałość na rozciąganie od 50 do 90 MPa, zależna od zawartości wilgoci i gatunku. Duże wydłużenie przy zerwaniu, często przekraczające 200% dla PA12, co zapewnia doskonałą odporność na załamania w rurach cienkościennych. Ciągła temperatura pracy od 100 do 120°C, z krótkotrwałymi szczytami około 150°C. Absorpcja wody od 1 do 3%, co może powodować zmianę wymiarów i nieznaczne zmniejszenie sztywności. Niski koszt materiału i doskonała wytłaczalność, co czyni go domyślnym wyborem w przypadku komponentów wrażliwych na koszty. Rurki wieloświatłowe do jednoczesnego dostępu do cewników medycznych Rurki wieloświatłowe składają się z wielu kanałów w jednej rurce, co umożliwia jednoczesne przepuszczanie prowadników, leków i gazów. Oferuje konfigurowalne konfiguracje światła do 10, dobre właściwości mechaniczne i biokompatybilność, dzięki czemu nadaje się do skomplikowanych procedur interwencyjnych. Zobacz produkt → W produkcji wyrobów medycznych poliamid jest szeroko stosowany do produkcji elastycznych trzonków cewników, rurek balonowych i wytłaczania wieloświatłowego. Rurki PA są często współwytłaczane z innymi polimerami, aby stworzyć urządzenie o miękkim, odpornym na załamania korpusie i sztywnej części proksymalnej. Poliamid sprawdza się również dobrze w zastosowaniach termokurczliwych, gdzie jego niska temperatura topnienia i dobra przyczepność zapewniają niezawodne połączenia. Co to jest poliimid (PI)? Poliimid to wysokowydajny polimer z pierścieniami imidowymi w szkielecie. Jest dostępny w postaci termoutwardzalnej i termoplastycznej i jest stosowany w urządzeniach medycznych przede wszystkim jako cienkościenny materiał na rurki do trzonków cewników, cewników prowadzących i mikrocewników. Kluczowe właściwości poliimidów obejmują: Wytrzymałość na rozciąganie od 120 do 200 MPa w gatunkach ciągnionych lub wzmocnionych. Ciągła temperatura pracy od 250 do 300°C, z krótkotrwałymi szczytami powyżej 400°C. Niskie wydłużenie przy zerwaniu (5 do 15%), zapewniające wysoką pchalność i przenoszenie momentu obrotowego. Absorpcja wilgoci poniżej 0,3%, co zapewnia stabilność wymiarów w wilgotnym środowisku. Wyjątkowa odporność na hydrolizę, rozpuszczalniki, promieniowanie gamma i sterylizację EtO. Medyczne rurki poliimidowe o cienkich ściankach i wysokim module sprężystości Medyczne rurki poliimidowe łączą w sobie wytrzymałość, odporność na zużycie i tolerancję na bardzo wysokie temperatury. Jego cienkie ścianki maksymalizują światło wewnętrzne, zachowując jednocześnie wysoki moduł, zapobiegając wyboczeniu w krętych anatomiach, idealne do cewników nerwowo-naczyniowych i wieńcowych. Zobacz produkt → Połączenie wysokiego modułu i cienkiej ścianki sprawia, że poliimid jest tak atrakcyjny w przypadku cewników nerwowo-naczyniowych, mikrocewników wieńcowych i cewników prowadzących. Cieńsza ścianka przy tej samej średnicy zewnętrznej zapewnia większy prześwit wewnętrzny do przechodzenia drutu, a wysoki moduł zapobiega wyboczeniu podczas poruszania się po krętej anatomii. Poliamid kontra poliimid: bezpośrednie porównanie Gdy te dwa materiały zostaną umieszczone obok siebie, różnice w wydajności i kosztach stają się natychmiast widoczne. Poniższa tabela podsumowuje kluczowe właściwości konstrukcyjne, które producenci urządzeń muszą ocenić podczas wyboru materiału. Tabela 1: Porównanie właściwości poliamidu (PA) i poliimidu (PI) Własność Poliamid (PA) Poliimid (PI) Struktura chemiczna Wiązania amidowe Pierścienie imidowe Stała temperatura pracy 100-120°C 250-300°C Wytrzymałość na rozciąganie 50-90 MPa 120-200 MPa Wydłużenie przy zerwaniu 100-300% 5-15% Absorpcja wody 1-3% Odporność na promieniowanie Umiarkowane Znakomicie Odporność chemiczna Dobre do zwykłych rozpuszczalników Znakomicie to most chemicals Względny koszt materiału 1x 5-10x Metoda przetwarzania Wytłaczanie, formowanie wtryskowe Odlewanie roztworowe, wytłaczanie specjalistyczne Najbardziej oczywistym wyróżnikiem jest szczelina termiczna. Z opublikowanych arkuszy danych materiałów wynika, że ​​poliamid osiąga maksymalną temperaturę pracy ciągłej około 120°C, podczas gdy poliimid może pracować w temperaturze do 300°C. W przypadku wyrobów medycznych poddawanych zgrzewaniu, spawaniu laserowemu lub formowaniu końcówek w wysokiej temperaturze ta różnica jest decydująca. 0°C 100°C 200°C 300°C 400°C PA (nylon): 120°C PI: 300°C Właściwości mechaniczne i termiczne w praktyce W rzeczywistych projektach cewników zachowanie mechaniczne rurki polimerowej jest definiowane przez wytrzymałość na rozciąganie, wydłużenie przy zerwaniu i moduł sprężystości. Duże wydłużenie poliamidu sprawia, że ​​rura o ściance 0,15 mm jest wyjątkowo odporna na załamania przy zginaniu o promieniu od 8 do 10 mm. Wysoka wytrzymałość na rozciąganie i niskie wydłużenie poliimidu pozwalają rurce o ściance 0,05 mm przenosić moment obrotowy i siłę pchania potrzebną do dotarcia do anatomii dystalnej, ale może ona załamać się w przypadku ostrego zgięcia. Termiczne Mech Flex Chem elekt Koszt Poliamid Poliimid Dlatego wielu projektantów urządzeń stosuje podejście złożone. Trzon poliimidowy zapewnia możliwość pchania i reakcję momentu obrotowego, podczas gdy bardziej miękki polimer — często poliamid lub Pebax — jest połączony z częścią dystalną, aby poprawić elastyczność i łatwość prowadzenia. Rurka wzmocniona PI z zewnętrzną warstwą poliamidu łączy w sobie zalety obu materiałów: sztywność cienkościenną ułatwiającą poruszanie się w krętych obszarach anatomicznych oraz elastyczną, odporną na załamania końcówkę zapewniającą bezpieczne przejście. Aby dowiedzieć się więcej o tym, gdzie PI wygrywa w projektowaniu cewników, przeczytaj nasz artykuł na temat kluczowe właściwości użytkowe medycznych rurek poliimidowych . Warstwa PI Ściana 0,03-0,10 mm Światło Ścieżka prowadnika Względy kosztów i zamówień W przypadku zastosowań niekrytycznych często czynnikiem decydującym jest koszt. Żywica poliamidowa kosztuje zazwyczaj około jednej piątej do jednej dziesiątej ceny materiału poliimidowego o tej samej objętości. Jednakże całkowity koszt komponentu nie skaluje się liniowo. Rury poliimidowe można wytłaczać w celu uzyskania bardzo cienkich ścianek, co zmniejsza zużycie materiału na jednostkę długości. W przypadku urządzenia, w którym profil cewnika musi być mniejszy niż jeden rozmiar francuski, korzyści w zakresie wydajności poliimidu znacznie przewyższają wyższą cenę. Z punktu widzenia zakupów ważne jest, aby zapytać o identyfikowalność i tolerancję. Medyczne rurki poliimidowe są dostępne z tolerancjami ID/OD do ±0,01 mm, podczas gdy rurki poliamidowe mają zazwyczaj tolerancję od ±0,02 do ±0,05 mm. Tolerancje te bezpośrednio wpływają na końcową wydajność urządzenia i powinny być częścią przeglądu specyfikacji podczas kwalifikacji dostawcy. Kolejnym czynnikiem zakupów jest wydajność. Poliimid jest sztywniejszy i bardziej kruchy w postaci cienkościennej, dlatego zwykle jest przetwarzany w ilościach partyjnych i może charakteryzować się większą ilością złomu podczas nawijania lub obróbki laserowej. Z kolei poliamid jest mniej podatny na obróbkę i często jest dostarczany w ciągłych zwojach, co może skrócić czas pracy przy produkcji wielkoseryjnej. Wybór odpowiedniego materiału na rurkę cewnika Wybierając poliamid lub poliimid, skorzystaj z tego krótkiego przewodnika: Wybierz poliamid (PA), gdy: Urządzenie wymaga miękkiej, elastycznej i odpornej na załamania części dystalnej. Proces produkcyjny nie naraża rury na działanie temperatur powyżej 120°C. Dominującym ograniczeniem zakupów jest koszt materiałów. Komponent jest częścią wielowarstwowego współwytłaczania, w którym wymagana jest siła wiązania i zdolność wiązania. Wybierz poliimid (PI), gdy: Cewnik musi osiągać anatomię głębokich naczyń, zapewniając wysoki moment obrotowy i możliwość pchania. Ściana rurki musi być tak cienka, jak to możliwe, aby zmaksymalizować wewnętrzne światło. Urządzenie poddawane jest obróbce cieplnej, takiej jak formowanie końcówek, spawanie lub zgrzewanie. Sterylizacja obejmuje napromieniowanie gamma, podczas którego PI wykazuje wyjątkową stabilność. Aby poznać dalszy kontekst, zobacz naszą dyskusję na temat czy rurka poliimidowa ma wystarczającą elastyczność do zastosowań z cewnikami . Wzmocnione rurki PI z plecioną warstwą dla lepszej możliwości pchania Rury wzmocnione PI integrują plecioną lub zwiniętą warstwę w ściance poliimidu, poprawiając kontrolę skrętu, elastyczność i możliwość pchania. Ta kompozytowa struktura zapewnia zrównoważoną sztywność i miękkość, odpowiednią do cewników wymagających precyzyjnej nawigacji i odporności na ciśnienie. Zobacz produkt → LINSTANT dostarcza zarówno medyczne rurki poliimidowe, jak i rurki wzmocnione PI, umożliwiając producentom urządzeń połączenie sztywności PI z elastycznością innych polimerów w jednym, dostosowanym do potrzeb systemie cewników. O Ningbo LINSTANT Polymer Materials Co., Ltd. Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, starając się stać się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. Często zadawane pytania dotyczące poliamidu i poliimidu w wyrobach medycznych 1. Czy poliamid to to samo co poliimid? Nie. Poliamid (nylon) wykorzystuje wiązania amidowe, podczas gdy poliimid wykorzystuje pierścienie imidowe. Różnią się znacznie stabilnością termiczną, wytrzymałością mechaniczną i kosztem. 2. Który materiał jest lepszy na trzonki cewnika? Poliimid is better for thin-wall, high-pushability shafts. Polyamide is better for flexible, kink-resistant distal sections. 3. Jaka jest główna wada poliimidu? Koszt and brittleness. PI is expensive and has low elongation at break, so it can kink or crack under sharp bending. 4. Czy poliamid wytrzyma sterylizację w autoklawie? Standardowe gatunki PA ulegają degradacji pod wpływem wysokiej wilgotności i temperatur powyżej 150°C. Stabilizowany termicznie PA12 może wytrzymać powtarzające się cykle w temperaturze około 120-130°C. 5. Jak wypadają w porównaniu pod względem izolacji elektrycznej? Poliimid is a superior dielectric with stable insulation up to 250°C. Polyamide absorbs moisture, which reduces insulation performance. 6. Czy dostępne są rurki poliimidowe w wersji medycznej? Tak. Poliimid klasy medycznej jest szeroko stosowany w cewnikach i prowadnikach, a jego udowodniona odporność na sterylizację promieniami gamma i EtO. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{caption-side:bottom;font-style:italic;font-size:16px;margin-bottom:12px;color:#808080;border-collapse:collapse;width:100%;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f0f4f8;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.chart-wrap{width:440px;margin:20px auto;text-align:center;}@media(max-width:640px){.chart-wrap{width:100%;}}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin-bottom:12px;}.faq-item{background:#f0f7ff;border-left:4px solid #2b6cb0;padding:12px 16px;border-radius:0 4px 4px 0;}.faq-item h3{font-size:16px;color:#2b6cb0;margin-bottom:6px;}.faq-item p{font-size:14px;margin-bottom:0;}@media(max-width:640px){.faq-grid{grid-template-columns:1fr;}}.article-section a[data-product-card="true"]{display:block;width:440px;margin:16px auto;padding:14px 20px;background:#f0f7ff;border:1px solid #bee3f8;border-radius:8px;text-decoration:none;color:#2b6cb0;font-weight:bold;font-size:16px;text-align:center;}.article-section a[data-product-card="true"]:hover{background:#e0efff;}@media(max-width:640px){.article-section a[data-product-card="true"]{width:100%;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Projektowanie cewnika to gra kompromisowa. Możliwość pchania, kontrola momentu obrotowego, odporność na załamania, smarowność, możliwość śledzenia i widoczność w promieniach rentgenowskich konkurują o tę samą grubość ścianki i przestrzeń prześwitu. Najszybszym sposobem na skuteczny projekt nie jest kierowanie się jednym numerem wydajności, ale najpierw ustalenie zadania klinicznego i ścieżki anatomicznej, a następnie wybranie układu warstw, materiałów i wzmocnień, które służą temu zadaniu. Dlatego też doświadczone zespoły zajmujące się urządzeniami traktują projektowanie cewników jako ćwiczenie systemowe, a nie wybór rurek. Weź dwa przykłady. Cewnik prowadzący wieńcowy wymaga silnego przenoszenia momentu obrotowego i miękkiej, atraumatycznej końcówki. Natomiast mikrocewnik nerwowo-naczyniowy wymaga wyjątkowej elastyczności i niskiego profilu, nawet jeśli wiąże się to z pewnym poświęceniem możliwości popychania. Te same surowce można ułożyć na zupełnie różne sposoby, aby zaspokoić te przeciwstawne priorytety. Kluczowe cele w zakresie wydajności w projektowaniu cewników Dane wejściowe do projektu pochodzą z zamierzonej anatomii, długości roboczej urządzenia, techniki podawania i profilu sztywności wymaganego do osiągnięcia celu. Dane wejściowe, a nie katalog dostępnych materiałów, powinny stanowić podstawę specyfikacji. Poniższa tabela przedstawia typowe obszary kliniczne w odniesieniu do głównych problemów projektowych i typowych wyborów materiałowych. Tabela 1: Koncentracja kliniczna i odpowiadające jej priorytety w zakresie projektowania cewnika Fokus kliniczny Podstawowe wymagania wydajnościowe Typowy wybór materiału/konstrukcji Dostęp wieńcowy/obwodowy Przenoszenie momentu obrotowego, odporność na załamania, kompatybilność z prowadnikiem, niski profil Wzmocniona rurka z wkładką PTFE i warstwą zewnętrzną Pebax Mikrocewnik nerwowo-naczyniowy Elastyczność, łatwość śledzenia, miękka końcówka, niskie tarcie Wał z poliimidu lub Pebaxu ze wzmocnieniem cewki i powłoką smarną Dylatacja balonowa Ciśnienie rozrywające, podatność, siła wiązania końcówki Wielowarstwowe rurki balonowe z PET lub Pebax Angiografia diagnostyczna Nieprzezroczystość, natężenie przepływu, gładkie światło Wyściółka FEP lub PTFE ze wzmocnieniem oplotem i wypełniaczami nieprzepuszczalnymi dla promieni RTG Architektura warstwa po warstwie: podstawa wydajności Nowoczesne cewniki interwencyjne zbudowane są na zasadzie trójwarstwowej. Wewnętrzna wyściółka tworzy gładkie światło o niskim tarciu dla prowadników i płynów. Centralne wzmocnienie kontroluje moment obrotowy, odporność na zgniatanie i odporność na załamania. Płaszcz zewnętrzny decyduje o elastyczności, smarowności powierzchni i biokompatybilności. Właściwa kolejność jest ważniejsza niż wybór najdroższego polimeru. Wyściółka Wzmocnienie Kurtka Wybór wzmocnienia jest często punktem zwrotnym w projektowaniu cewnika. Struktury plecione zapewniają doskonałe przenoszenie momentu obrotowego, a struktury cewek zapewniają elastyczność w krętej anatomii. Wiele projektów hybrydowych łączy oba elementy w celu dostrojenia wału do statku docelowego. Rury wzmocnione oplotem dla zwiększenia momentu obrotowego i odporności na rozerwanie Rurka ta zawiera oploty metalowe lub włókniste pomiędzy warstwami, zwiększając ciśnienie rozrywające, wytrzymałość kolumny i przenoszenie momentu obrotowego. Idealny do cewników wymagających precyzyjnej kontroli skrętu, takich jak mikrocewniki i sterowalne koszulki. Zobacz produkt → Wybór materiału: kompromisy, które mają znaczenie Nie ma jednego najlepszego materiału na cewnik. PTFE zapewnia niezrównaną smarność i odporność chemiczną, ale jest trudny do wiązania i zapewnia ograniczoną odporność na załamania. Zerknij ma doskonałą sztywność i biokompatybilność i może być cienkościenny, ale jest mniej śliski. Poliimid wyróżnia się w zastosowaniach o wysokiej wytrzymałości i ultracienkich ściankach. Pebax jest miękki, elastyczny i łatwy w obróbce, a TPU zapewnia sprężystość i szeroki zakres twardości. Smarowność Sztywność Cienka ściana Temp. Opór Odporność na załamania PTFE PEEK Poliimid jest często stosowany w mikrocewnikach ze względu na jego cienką ściankę i wysoką wytrzymałość. Powyższa mapa radarowa stanowi jakościowe odniesienie dla dwóch popularnych materiałów; użyj go jako punktu wyjścia do ustrukturyzowanego porównania, a nie jako substytutu testów porównawczych. Mikrocewnik do małoinwazyjnej nawigacji w małych naczyniach Dzięki średnicy zewnętrznej poniżej 1 mm cewnik ten zapewnia elastyczność i biokompatybilność, umożliwiając precyzyjny dostęp do małych naczyń. Konfigurowalne zmiany sztywności i średnicy umożliwiają bezpieczne przejście w krętej anatomii. Zobacz produkt → Tolerancja produkcyjna i procesy wtórne Zamierzenia projektowe są tak dobre, jak możliwości produkcyjne, które są w stanie je utrzymać. Trzon cewnika większy o 0,02 mm może powodować tarcie prowadnika, natomiast zbyt mała warstwa wzmacniająca o 0,02 mm może wpływać na przenoszenie momentu obrotowego. Zarządzanie tolerancjami zależy od procesu wytłaczania, konsystencji materiału i oprzyrządowania. Aby uzyskać precyzyjną kontrolę ścianki na całym przekroju poprzecznym, stosuje się wielowarstwowe współwytłaczanie, szczególnie tam, gdzie różne materiały muszą łączyć się bez słabych punktów. Ta technika jest jednym z powodów technologia wielowarstwowego współwytłaczania stała się przedmiotem zainteresowania branży materiałów medycznych. Procesy wtórne zwiększają funkcjonalność: rozszerzanie w celu kształtowania końcówki, spawanie balonów, powlekanie zapewniające smarność i obkurczanie cieplne w celu ochrony połączeń. Gdy te etapy są wykonywane w tym samym pomieszczeniu czystym, co wytłaczanie, ryzyko zanieczyszczenia i dryftu wymiarowego jest zmniejszone, a ostateczny cewnik zachowuje się bliżej swojego modelu projektowego. Cewnik prowadzący o konstrukcji wielostopniowej i wyściółce o niskim współczynniku tarcia Posiada plecioną strukturę zapewniającą wysoki moment obrotowy i stabilność, a także miękką końcówkę, która zmniejsza uszkodzenia naczynia. Ultracienka ścianka z dużą wnęką wewnętrzną i wkładką PTFE zapewnia płynne dostarczanie narzędzi. Zobacz produkt → Współpraca z producentem komponentów cewnika Firma Ningbo LINSTANT Polymer Materials Co., Ltd. została założona w 2014 roku i od tego czasu rozrosła się do przedsiębiorstwa high-tech na poziomie krajowym, zatrudniającego ponad 500 profesjonalnych pracowników. Firma stara się wyjść poza rolę tradycyjnego dostawcy komponentów, stając się integralną częścią produktów swoich klientów. Od precyzyjnego dopasowania na etapie wspólnego projektowania po zapewnienie niezawodności podczas produkcji, firma LINSTANT głęboko integruje się z podstawowym łańcuchem wartości produktów swoich klientów, przekształcając technologię cewników w podstawową przewagę konkurencyjną swoich produktów. Dzięki ciągłym innowacjom technologicznym i rygorystycznej kontroli jakości jesteśmy w stanie zapewnić firmom produkującym urządzenia medyczne bezpieczniejsze, bardziej precyzyjne i bardziej zaawansowane technologicznie, dostosowane do indywidualnych potrzeb rozwiązania systemów cewników. Pomieszczenie czyste o powierzchni 20 000 m² zgodne z GMP do wytłaczania, powlekania i przetwarzania wtórnego 15 importowanych linii do wytłaczania rur wielowarstwowych i wielokanałowych oraz 8 dedykowanych linii do wytłaczania PEEK Blisko 100 maszyn do oplatania, zwijania i powlekania sprężyn oraz 40 stanowisk spawalniczych i formujących Certyfikat systemu zarządzania jakością ISO 13485:2016 W przypadku zespołów, które potrzebują partnera produkcyjnego do przełożenia koncepcji cewnika na powtarzalne urządzenie, Współpraca OEM/ODM jest naturalnym kolejnym krokiem. LINSTANT może wspierać przeglądy projektu pod kątem produkcji, wybór materiałów i walidację procesów przed produkcją seryjną. Często zadawane pytania dotyczące projektu cewnika Co to jest konstrukcja cewnika? Projektowanie cewnika to proces równoważenia rozmiaru światła, grubości ścianki, elastyczności, przenoszenia momentu obrotowego i wydajności końcówki dla konkretnego zastosowania klinicznego. Zwykle wiąże się to z wyborem odpowiedniego materiału wyściółki, wzmocnienia i płaszcza zewnętrznego. Z jakich materiałów wykonuje się cewniki medyczne? Typowe materiały na cewniki medyczne obejmują PTFE, FEP, PEEK, poliimid, Pebax, TPU i poliwęglan. Każdy z nich oferuje inną kombinację smarowności, sztywności, nieprzepuszczalności dla promieni rentgenowskich i zachowania podczas przetwarzania. Jaka jest różnica między cewnikami plecionymi i cewnikami wzmocnionymi cewką? Oplot poprawia reakcję momentu obrotowego i odporność na załamania, podczas gdy zwijanie zapewnia lepszą elastyczność i odporność na zgniatanie. Oplot pasuje do urządzeń o wysokim momencie obrotowym; zwijanie pasuje do bardzo elastycznych wałów. Jaka jest powszechna tolerancja dla rurek cewnika medycznego? Typowe tolerancje średnicy zewnętrznej i wewnętrznej rurek medycznych mieszczą się w zakresie od ±0,02 mm do ±0,05 mm, w zależności od materiału, grubości ścianki i wymiarów. Wąskie tolerancje mają kluczowe znaczenie dla zgodności prowadnika i ciśnienia rozrywającego. Jaka jest różnica między cewnikiem prowadzącym a mikrocewnikiem? Cewnik prowadzący zapewnia stabilny kanał o wysokim momencie obrotowym do podawania urządzeń. Mikrocewnik przeznaczony jest do głębokiego dostępu dystalnego w krętych anatomiach, ma mniejszy profil i większą elastyczność. Czy firma LINSTANT oferuje projektowanie i produkcję cewników na zamówienie? Tak. LINSTANT świadczy usługi OEM/ODM dla firm produkujących urządzenia medyczne, obejmujące rury wytłaczane, rury wzmocnione, rurki balonowe, produkty termokurczliwe i operacje wtórne, takie jak powlekanie i spawanie. .article-section table{display:table!important;width:100%;border-collapse:collapse;margin-bottom:12px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.chart-container{width:440px;margin:0 auto;}.chart-container svg{width:100%;height:auto;display:block;}@media(max-width:640px){.chart-container{width:100%;}}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin-bottom:12px;}.faq-item{background:#f7f9fc;border-left:4px solid #2c7be5;border-radius:8px;padding:12px 16px;}.faq-item h3{margin-top:0;color:#2c7be5;}.faq-item p{margin-bottom:0;}@media(max-width:640px){.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
