Do czego służą rurki termokurczliwe？

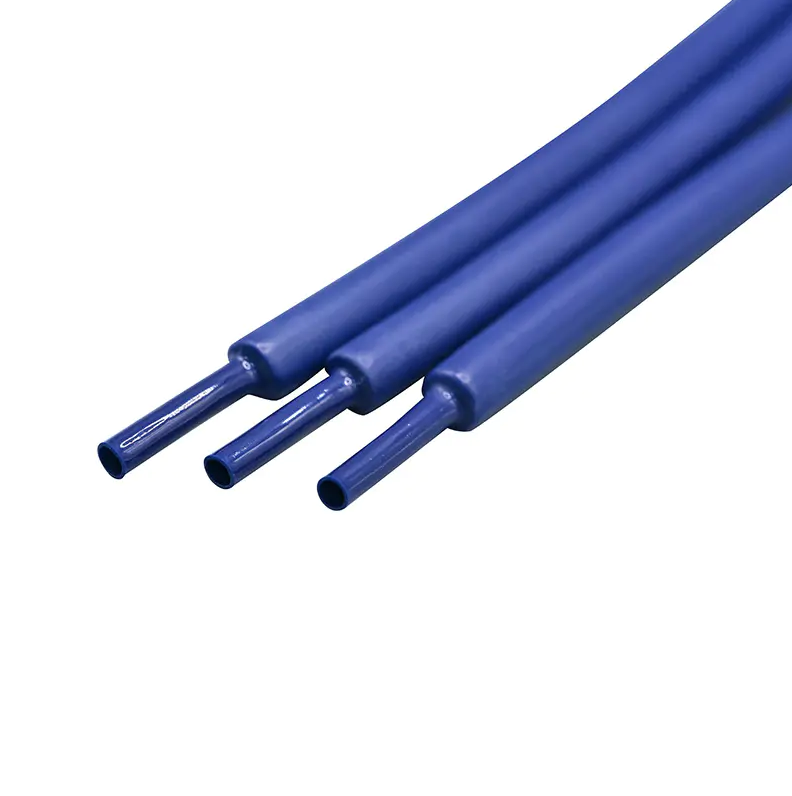

Rurki termokurczliwe to rurka termoplastyczna kurczą się pod wpływem ciepła, tworząc szczelną osłonę ochronną wokół przewodów, komponentów lub urządzeń medycznych . Stosowany jest przede wszystkim do izolacji elektrycznej, ochrony mechanicznej, odciążania, łączenia i uszczelniania, a w zastosowaniach medycznych odgrywa kluczową rolę w konstrukcji cewnika, hermetyzacji urządzenia i precyzyjnej kontroli wymiarów zespołów rurek.

Podstawowe funkcje Rurki termokurczliwe

Rurki termokurczliwe spełniają szeroki zakres funkcji funkcjonalnych w różnych gałęziach przemysłu. Zrozumienie tych podstawowych zastosowań pomaga inżynierom i projektantom wybrać odpowiedni materiał i grubość ścianki dla ich konkretnych potrzeb.

• Izolacja elektryczna: Zakrywa odsłonięte przewody, złącza lutowane i zaciski, aby zapobiec zwarciom i chronić przed napięciem do kilku kilowoltów, w zależności od grubości ścianki.
• Ochrona mechaniczna: Chroni kable i komponenty przed ścieraniem, chemikaliami, promieniowaniem UV i wnikaniem wilgoci.
• Odciążenie: Zmniejsza naprężenia w punktach wejścia kabla, wydłużając żywotność złączy poprzez rozłożenie sił zginających na większym obszarze.
• Łączenie i organizacja: Grupuje wiele przewodów lub rurek w jeden, łatwy w zarządzaniu zespół.
• Identyfikacja i kodowanie kolorami: Dostępne w wielu kolorach do oznaczania obwodów, umożliwiające szybką i bezbłędną konserwację.
• Uszczelnienie: Warianty z klejem tworzą wodoodporne, przyjazne dla środowiska uszczelnienia wokół połączeń i złączy.


Rurki termokurczliwe w produkcji wyrobów medycznych

Przemysł medyczny stanowi jedno z najbardziej wymagających środowisk zastosowań rurek termokurczliwych. Tutaj nie jest to tylko rękaw ochronny – to jest zaprojektowany komponent mający bezpośredni wpływ na bezpieczeństwo pacjenta . Rury termokurczliwe klasy medycznej są stosowane w następujących procesach krytycznych:

Budowa cewnika i laminowanie warstw

Podczas montażu cewnika nakładana jest rurka termokurczliwa w celu spajania warstw, kontrolowania średnicy zewnętrznej i tworzenia gładkich, atraumatycznych profili. Typowy trzonek cewnika balonowego może wykorzystywać: dwuwarstwowy proces obkurczania do laminowania plecionej warstwy wzmacniającej na wewnętrznej wyściółce, uzyskując ciśnienie rozrywające powyżej 20 atm, przy jednoczesnym zachowaniu elastyczności potrzebnej do nawigacji naczyniowej.

Formowanie końcówki i kształtowanie końca dystalnego

Precyzyjne dostarczanie ciepła przez rurkę termokurczliwą umożliwia stałą geometrię końcówki – kluczową dla prowadzenia cewników przez kręty układ naczyniowy. Tolerancje w formowaniu końcówek medycznych są często ograniczone ±0,01 mm , wymagające rurek o przewidywalnym, jednolitym współczynniku skurczu w każdej partii.

Hermetyzacja czujników i komponentów elektronicznych

W urządzeniach małoinwazyjnych często na dystalnych końcach znajdują się czujniki ciśnienia, termopary lub elementy obrazujące. Rurki termokurczliwe zapewniają biokompatybilną obudowę, która chroni te elementy przed płynami ustrojowymi, zachowując jednocześnie izolację elektryczną przez cały okres użytkowania urządzenia.

Inżynieria przejścia wału i gradientu sztywności

Stosując rurki termokurczliwe o różnej twardości i grubości ścianek w różnych strefach wzdłuż trzonu cewnika, producenci opracowują kontrolowany gradient elastyczności — sztywny w części proksymalnej, umożliwiający pchanie, elastyczny w części dystalnej, umożliwiający śledzenie . Technika ta ma kluczowe znaczenie w projektowaniu nowoczesnych cewników interwencyjnych i stanowi jedną z najważniejszych zalet współpracy z doświadczonymi specjalistami w zakresie drenów medycznych.

Typowe materiały i ich właściwości

Wybór materiału określa temperaturę obkurczania, elastyczność, odporność chemiczną i biokompatybilność. Poniższa tabela podsumowuje najczęściej stosowane materiały, zarówno w kontekście medycznym, jak i przemysłowym:

Kluczowe parametry do określenia przy wyborze Rurki termokurczliwe

Wybór niewłaściwej rurki może skutkować błędami w obróbce, rozwarstwieniem lub niezgodnością wymiarową. Przed zakupem lub opracowaniem procesu należy jasno określić następujące parametry:

• Dostarczona (rozszerzona) średnica wewnętrzna: Musi być większy niż średnica zewnętrzna podłoża, aby umożliwić łatwe ładowanie bez zniekształcania podłoża.
• Odzyskana (skurczona) średnica wewnętrzna: Musi pasować do ostatecznego docelowego wymiaru gotowego zestawu po pełnym skurczu termicznym.
• Odzyskana grubość ścianki: Określa wytrzymałość mechaniczną i udział rurki w ogólnej średnicy zewnętrznej gotowego urządzenia.
• Stopień skurczu: Typowe proporcje to 2:1, 3:1 i 4:1; wyższe współczynniki zapewniają większą elastyczność pokrycia podłoża w przypadku różnych średnic.
• Temperatura aktywacji: Musi być zgodny z tolerancją cieplną materiałów znajdujących się pod spodem oraz wszelkich wcześniej nałożonych klejów i powłok.
• Certyfikat biokompatybilności: Zgodność z normą ISO10993 jest obowiązkowa w przypadku wszelkich materiałów stosowanych w zastosowaniach medycznych mających kontakt z pacjentem.

Zastosowania przemysłowe i lotnicze

Poza urządzeniami medycznymi, rurki termokurczliwe mają fundamentalne znaczenie w produkcji wiązek przewodów w przemyśle motoryzacyjnym, lotniczym i automatyce przemysłowej. W przemyśle lotniczym MIL-DTL-23053 reguluje specyfikacje rurek termokurczliwych, wymagające ognioodporności, odporności na płyny i ciągłej temperatury pracy od -55°C do 150°C lub wyższej. W zastosowaniach motoryzacyjnych do odpornych na warunki atmosferyczne złączy pod maską stosuje się poliolefinę pokrytą klejem, gdzie wibracje i cykle termiczne powodują jednocześnie naprężenia mechaniczne i chemiczne. W robotyce przemysłowej elastyczna koszulka termokurczliwa chroni przebiegi kabli w złączach przegubowych, które mogą podlegać dziesiątkom milionów cykli zginania w całym okresie użytkowania maszyny.

Jak LINSTANT stosuje technologię termokurczliwą w medycznych rurkach polimerowych

LINSTANT od chwili założenia w 2014 roku zajmuje się medycznymi rurkami polimerowymi, specjalizując się w technologiach wytłaczania, powlekania i przetwarzania końcowego dla producentów urządzeń medycznych na całym świecie. Podstawowa działalność firmy bezpośrednio łączy się z zastosowaniami rurek termokurczliwych: konstrukcja trzonu cewnika, laminowanie rurki balonowej i inżynieria gradientu sztywności – wszystko to zależy od rodzaju precyzyjnej kontroli procesu obkurczania, którą firma LINSTANT opracowała w ciągu ponad dziesięciu lat skoncentrowanego doświadczenia produkcyjnego.

Portfolio produktów LINSTANT zaspokaja pełne spektrum potrzeb w zakresie konstrukcji cewników i rurek medycznych:

• Jednowarstwowe i wielowarstwowe rurki wytłaczane do budowy trzonu cewnika
• Konfiguracje jedno- i wieloświatłowe dla złożonych, wielofunkcyjnych projektów cewników
• Jednowarstwowe, dwuwarstwowe i trójwarstwowe rurki balonowe — podstawowe zastosowanie, w którym laminowanie termokurczliwe bezpośrednio określa wytrzymałość balonu na rozerwanie, profil podatności i spójność wymiarową
• Wzmocnione spiralnie i plecione osłony zaprojektowane z myślą o możliwości pchania i przenoszeniu momentu obrotowego w urządzeniach dostępu naczyniowego
• Rury z PEEK i poliimidu (PI) do wymagających zastosowań inżynieryjnych wymagających ekstremalnej odporności chemicznej i termicznej
• Rozwiązania do obróbki powierzchni, w tym powłoki hydrofilowe, które często nakłada się po procesie obkurczania w celu poprawy smarowności w urządzeniach naczyniowych i urologicznych

Zaangażowanie firmy LINSTANT na rzecz producentów urządzeń medycznych opiera się na tym precyzyjne możliwości rozwoju procesów i stabilna, powtarzalna wydajność produkcyjna — dwie cechy, które nie podlegają negocjacjom, gdy rurka termokurczliwa funkcjonuje jako element konstrukcyjny urządzeń o krytycznym znaczeniu dla życia, w których odchylenie wymiarowe nawet o kilka mikronów może mieć wpływ na wyniki kliniczne.

Najlepsze praktyki dotyczące składania wniosków Rurki termokurczliwe w produkcji medycznej

Osiąganie spójnych wyników — szczególnie w produkcji wyrobów medycznych — wymaga zdyscyplinowanej kontroli procesu na każdym etapie stosowania termokurczu:

1. Używaj skalibrowanych źródeł ciepła: Opalarki, piece i systemy rozpływu oparte na trzpieniu muszą być skalibrowane do ±5°C lub lepszej, aby zapewnić równomierny skurcz bez nadmiernej obróbki materiałów znajdujących się pod spodem.
2. Precyzyjna kontrola wymiarów trzpienia: OD trzpienia określa odzyskany identyfikator gotowego zespołu; Różnice wymiarowe trzpienia są głównym źródłem niezgodności podczas laminowania cewnika.
3. Wstępnie wysuszone materiały higroskopijne: Materiały takie jak Pebax® pochłaniają wilgoć z otoczenia, co może powodować powstawanie pustych przestrzeni lub wad powierzchniowych podczas obróbki termokurczliwej; wstępne suszenie w temperaturze 60–80°C przez 4–8 godzin jest standardową praktyką przed obróbką.
4. Zweryfikuj profile skurczu podczas kontroli pierwszego artykułu: Zmierz odzyskaną średnicę zewnętrzną, grubość ścianki i jakość powierzchni na pierwszych jednostkach produkcyjnych przed przystąpieniem do pełnej serii produkcyjnej.
5. Dokumentuj i kontroluj tempo schładzania: Szybkie chłodzenie może zablokować naprężenia szczątkowe; kontrolowane, stopniowe chłodzenie zapewnia stabilność wymiarową, szczególnie w wielowarstwowych laminatach cewników, gdzie różne materiały mają różne współczynniki rozszerzalności cieplnej.

Często zadawane pytania dotyczące rurek termokurczliwych

Jaki współczynnik skurczu jest najlepszy do laminowania cewników medycznych?

W przypadku większości procesów laminowania cewników a Rurka termokurczliwa PET 2:1 z cienką odzyskaną ścianką (0,0005″–0,002″) to standardowy wybór. Stosunek 4:1 stosuje się, gdy średnica po rozszerzeniu musi być dostosowana do szerokiego zakresu rozmiarów substratów, na przykład w zakładach produkujących cewniki o różnych rozmiarach na wspólnym uchwycie.

Czy rurki termokurczliwe mogą łączyć ze sobą warstwy bez kleju?

W wielu procesach laminowania cewników siła ściskająca rurki kurczliwej – w połączeniu z ciepłem zmiękczającym znajdujące się pod nią warstwy polimeru – wystarcza do wytworzenia połączenia laminatu bez stosowania oddzielnego kleju. Jednakże w zastosowaniach wymagających hermetycznego uszczelnienia lub gdy materiały warstwowe są chemicznie niezgodne, stosuje się termokurczliwość z klejem lub współwytłaczanie warstw wiążących.

Czy wszystkie rurki termokurczliwe są biokompatybilne do zastosowań medycznych?

Nie. ISO 10993 badania — obejmujące cytotoksyczność, uczulenie i hemokompatybilność — są wymagane w przypadku każdego materiału mającego kontakt z pacjentem. FEP, PTFE i określone gatunki Pebax® i poliolefiny mają ustalone profile biokompatybilności, ale w przypadku składania wniosków regulacyjnych do organów odpowiedzialnych za oznakowanie FDA lub CE wymagana jest dokumentacja dotycząca konkretnej partii.

Jak cienkie mogą być ścianki rurek termokurczliwych w precyzyjnych zastosowaniach medycznych?

Ultracienka rurka termokurczliwa PET z odzyskaną grubością ścianki 0,0005″ (12,7 µm) jest osiągalne w przypadku precyzyjnej pracy z cewnikami, gdzie krytyczna jest minimalizacja dodatkowego OD — szczególnie w przypadku cewników nerwowo-naczyniowych o średnicy roboczej poniżej 3 francuskich, gdzie każdy mikron dodatkowej grubości ścianki bezpośrednio wpływa na możliwość śledzenia urządzenia w anatomii naczyń mózgowych.
