Dlaczego rurki PEEK są gorące w Medtech？

Rury Zerknij zyskują na popularności w branży Medtech — oto dlaczego

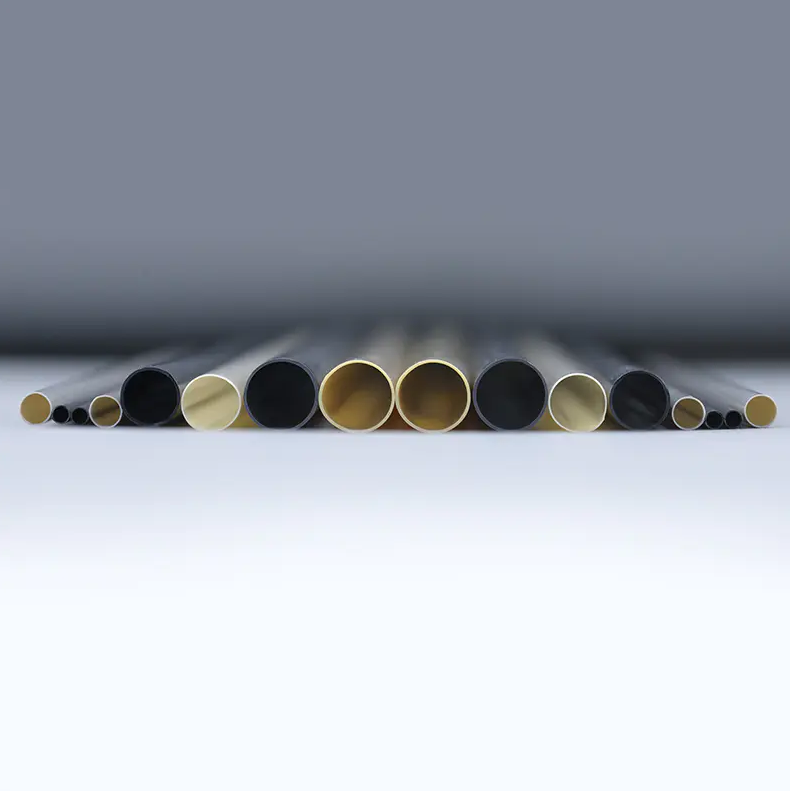

Rurki PEEK (polieteroeteroketon). stał się jednym z najbardziej poszukiwanych materiałów w produkcji wyrobów medycznych. Unikalne połączenie odporności na wysoką temperaturę (powyżej 250°C), wyjątkowej wytrzymałości mechanicznej, biokompatybilności i obojętności chemicznej sprawia, że jest on praktycznie niezastąpiony w wymagających środowiskach klinicznych. W przeciwieństwie do konwencjonalnych rurek polimerowych, PEEK zapewnia wydajność, która wypełnia lukę pomiędzy metalami i tworzywami sztucznymi – co jest kluczową zaletą w miarę, jak urządzenia medyczne stają się mniejsze, inteligentniejsze i bardziej złożone.

Od cewników sercowo-naczyniowych po narzędzia chirurgiczne kręgosłupa — rurki PEEK to nie tylko wybór materiału — to czynnik umożliwiający projektowanie. W tym artykule szczegółowo wyjaśniono, dlaczego branża medtech skłania się ku PEEK, jakie zastosowania dominuje i na co zwrócić uwagę przy jego pozyskiwaniu.

Co sprawia Wężyk PEEK Wyróżnij się technicznie

PEEK to półkrystaliczny materiał termoplastyczny o profilu wydajności, któremu może dorównać niewiele polimerów. Jego przyjęcie w technologii medycznej opiera się na mierzalnych właściwościach materiału:

Wysoka krystaliczność PEEK bezpośrednio przekłada się na lepszą stabilność termiczną i lepszą nośność mechaniczną – oba istotne w przypadku narzędzi chirurgicznych wielokrotnego użytku, które poddawane są wielokrotnym cyklom sterylizacji. Zdolność do wielokrotnego wytrzymywania warunków w autoklawie bez zniekształceń wymiarowych jest czynnikiem decydującym dla wielu producentów OEM.

Kluczowe zastosowania medyczne zwiększają popyt na rurki PEEK

Rury PEEK nie są rozwiązaniem uniwersalnym — sprawdzają się w określonych kontekstach, w których stawka jest wysoka, a konwencjonalne materiały nie są wystarczające.

Cewniki interwencyjne układu sercowo-naczyniowego

W kardiologii interwencyjnej trzonki cewników muszą łączyć w sobie możliwość pchania, przenoszenie momentu obrotowego i elastyczność – często przy grubościach ścianek poniżej milimetra. Umożliwiają to rurki PEEK wysoka precyzja w wąskich tolerancjach średnicy wewnętrznej , co jest istotne dla zgodności prowadnika i podawania środka kontrastowego. Jest również odporny na załamania pod wpływem sił nawigacyjnych wywieranych podczas skomplikowanych zabiegów naczyniowych.

Endoskopy i urządzenia małoinwazyjne

Instrumenty endoskopowe wymagają rurek, które zachowują dokładność wymiarową w przypadku powtarzalnej sterylizacji parowej. Niska absorpcja wilgoci przez PEEK (poniżej 0,5%) zapobiega pęcznieniu i degradacji, które z biegiem czasu niszczą rurki PTFE lub PA. To sprawia, że ​​jest to preferowany wybór do kanałów roboczych, portów insuflacyjnych i trzonków instrumentów w sztywnych i elastycznych endoskopach.

Narzędzia do chirurgii kręgosłupa i ortopedii

Przezierność PEEK — nie zakłóca obrazowania rentgenowskiego ani rezonansu magnetycznego — sprawia, że jest on wyjątkowo odpowiedni do stosowania w instrumentach chirurgicznych ortopedycznych i kręgosłupa. Chirurdzy mogą wizualizować pole operacyjne bez zakłóceń związanych z artefaktami, co stanowi kluczową zaletę w zakresie bezpieczeństwa. Podczas tych zabiegów w kaniulach prowadzących, rozszerzaczach i systemach irygacyjnych/asspiracyjnych stosuje się rurki PEEK.

Cewniki urologiczne

Cewniki urologiczne muszą poruszać się po złożonej anatomii, a jednocześnie są odporne na zanieczyszczenia biologiczne. Gładkość powierzchni PEEK i odporność chemiczna zmniejszają osadzanie się osadów i przyleganie bakterii w porównaniu z bardziej miękkimi alternatywami polimerowymi. Szczególnie w narzędziach do litotrypsji i ureteroskopii stosunek sztywności do grubości ścianki rurek PEEK umożliwia uzyskanie smukłych profili bez utraty integralności strukturalnej.

Kleszcze elektrochirurgiczne i urządzenia energetyczne

PEEK jest doskonałym izolatorem elektrycznym o wytrzymałości dielektrycznej przekraczającej 19 kV/mm. W instrumentach elektrochirurgicznych, takich jak kleszcze bipolarne lub cewniki ablacyjne RF, rurki PEEK służą jako osłona izolacyjna wokół elektrod aktywnych, chroniąc otaczającą tkankę i zapobiegając niezamierzonemu wyładowaniu energii.

Poza Medtechem: Wężyk PEEK w sąsiednich branżach

Chociaż medtech jest głównym rynkiem, właściwości termiczne i mechaniczne rurek PEEK stwarzają duży popyt w dwóch innych sektorach:

• Urządzenia do e-papierosów i waporyzatorów: Rurki PEEK stosowane są jako izolacyjne, odporne na ciepło rury w zespołach elementów grzejnych, gdzie muszą zachować stabilność wymiarową w warunkach ciągłych cykli termicznych powyżej 200°C. Jego niska toksyczność i obojętność chemiczna stanowią krytyczne zalety w zakresie bezpieczeństwa w zastosowaniach skierowanych do konsumentów.
• Wojskowe i lotnicze: Rurki PEEK są stosowane w przewodach hydraulicznych, elementach układu paliwowego i przewodach elektrycznych awioniki, gdzie redukcja masy, odporność na płomienie (PEEK przechodzi testy palności UL94 V-0) i tolerancja na wibracje nie podlegają negocjacjom. Jego stosunek wydajności do masy może konkurować z metalowymi alternatywami w wielu podsystemach lotniczych.

Kwestie związane z zaopatrzeniem: na co zwrócić uwagę u dostawcy rurek PEEK

Nie wszystkie rurki PEEK są produkowane jednakowo. Proces wytłaczania i skład materiału znacząco wpływają na tolerancje wymiarowe, wykończenie powierzchni i konsystencję mechaniczną. Oceniając dostawców, inżynierowie medyczni powinni ocenić:

1. Dokładność wymiarowa: W przypadku zastosowań do cewników oczekuje się tolerancji grubości ścianki wynoszącej ±0,01 mm lub mniej. Weryfikacja za pomocą identyfikowalnej dokumentacji jakości.
2. Możliwość pracy wielowarstwowej i wieloprześwitowej: Złożone konstrukcje cewników często wymagają struktur współwytłaczanych. Potwierdź, że dostawca może produkować konfiguracje jedno/dwu/trójwarstwowe i wielokanałowe z PEEK.
3. Opcje wzmocnień: Plecione lub spiralnie nawinięte, wzmocnione osłony PEEK zapewniają kontrolę momentu obrotowego i odporność na załamania w wymagających trzonkach cewnika. Upewnij się, że dostawca oferuje to jako zintegrowany produkt.
4. Dostępność obróbki powierzchniowej: Do końcowego montażu urządzenia często konieczne są powłoki hydrofilowe, wykończenia smarne i obróbka plazmowa. Dostawca zintegrowany pionowo skraca czas realizacji i obciążenie związane z walidacją.
5. Śledzenie przepisów: Certyfikat ISO 13485, testy biokompatybilności zgodnie z ISO 10993 i pełna identyfikowalność materiałów to podstawowe wymagania dla medycznych łańcuchów dostaw.

LINSTANT specjalizuje się w precyzyjnych rurkach klasy medycznej i oferuje kompleksowe portfolio produktów, które bezpośrednio uwzględniają te kryteria pozyskiwania. Asortyment produktów obejmuje wytłaczane rurki jednowarstwowe i wielowarstwowe, konfiguracje jedno- i wielokanałowe, jedno-/dwu/trzywarstwowe rurki balonowe, wzmocnione spiralne i plecione osłony oraz specjalistyczne rurki z materiałów inżynieryjnych, w tym rurki z PEEK i PI (poliimid). LINSTANT zapewnia również szeroką gamę rozwiązań do obróbki powierzchni, co czyni go kompetentnym partnerem z jednego źródła w przypadku złożonych programów cewników i urządzeń, w których niezbędny jest wspólny rozwój i ścisła kontrola jakości.

PEEK kontra inne wysokowydajne rurki polimerowe: bezpośrednie porównanie

Wybór PEEK zamiast alternatyw takich jak PTFE, PI (poliimid) lub PEBA zależy od konkretnych wymagań urządzenia. Poniższa tabela przedstawia najważniejsze kompromisy:

Przewaga PEEK jest najbardziej widoczna tam, gdzie sztywność strukturalna, wielokrotna sterylizacja i zgodność obrazowania muszą współistnieć . Gdy głównym wymaganiem jest elastyczność (np. dystalne końcówki cewnika), preferowane mogą być materiały PEBA lub materiały na bazie nylonu — często stosowane w połączeniu z trzonkiem PEEK w zespole współwytłaczanym lub klejonym.

Wyzwanie produkcyjne: precyzyjne wytłaczanie PEEK

PEEK nie jest łatwy do wytłaczania. Temperatura przetwarzania stopu przekracza 380°C, a wąskie okno przetwarzania wymaga wysoce kontrolowanego sprzętu do wytłaczania i doświadczonych inżynierów procesu. Typowe wyzwania produkcyjne obejmują:

• Degradacja termiczna, jeśli temperatury przetwarzania nie są precyzyjnie kontrolowane
• Osiąganie ścisłej koncentryczności OD/ID w cienkościennych rurach (grubość ścianki poniżej 0,1 mm)
• Utrzymanie stałej krystaliczności we wszystkich seriach produkcyjnych, co bezpośrednio wpływa na wydajność mechaniczną
• Jednolitość wykończenia powierzchni dla dalszych procesów powlekania lub klejenia

Bariery te oznaczają, że tylko część producentów kontraktowych ma możliwości techniczne umożliwiające konsekwentną produkcję rurek z PEEK klasy medycznej na dużą skalę. Podczas oceny dostawcy żądanie danych dotyczących walidacji procesu (dokumentacja IQ/OQ/PQ) i wskaźników zdolności (Cpk ≥ 1,33 dla wymiarów krytycznych) stanowi obiektywną miarę dojrzałości produkcyjnej.

Perspektywy: Dlaczego popyt na rurki PEEK będzie stale rósł

Globalny rynek PEEK wyceniono na ok 845 mln dolarów w 2023 r i przewiduje się, że do 2030 r. będzie rósł w tempie CAGR wynoszącym ponad 7%, a wyroby medyczne będą jednym z najszybciej rozwijających się segmentów zastosowań końcowych. Kilka trendów strukturalnych wzmacnia tę trajektorię:

• Miniaturyzacja urządzeń: W miarę jak procedury interwencyjne migrują w kierunku metod mniej inwazyjnych, profile rurek kurczą się, a oczekiwania dotyczące wydajności pozostają takie same — dokładnie taki kompromis radzi sobie najlepiej z PEEK.
• Robotyka i chirurgia cyfrowa: Systemy chirurgiczne wspomagane robotami nakładają wysokie wymagania dotyczące momentu obrotowego i obciążenia osiowego na wały narzędzi. Rurki PEEK zapewniają stosunek sztywności do średnicy wymagany w tych platformach.
• Zapotrzebowanie na instrumenty wielokrotnego użytku: Presja na zrównoważony rozwój popycha niektórych producentów OEM z powrotem w stronę urządzeń wielokrotnego użytku, które wytrzymują setki cykli sterylizacji – jest to kategoria, w której PEEK nie ma sobie równych wśród polimerów.
• Rozszerzenie kategorii procedur wysokiego wzrostu: Rozwijają się terapie strukturalne serca, neuromodulacja i ablacja, a każde z nich stwarza nowe zapotrzebowanie na wysokiej jakości materiały trzonu cewnika.

Dla inżynierów urządzeń i zespołów zakupowych zajmujących się wyborem materiałów, Rury PEEK to dobrze sprawdzony wybór o wysokiej niezawodności z doświadczeniem w najbardziej wymagających kategoriach wyrobów medycznych. Kluczem jest współpraca z producentem, który jest w stanie poradzić sobie ze złożonością wytłaczania i spełnić standardy dokumentacji wymagane w medycznych łańcuchach dostaw.
