Rurka trawiona PTFE jest stosowany głównie w produkcji precyzyjnych wyrobów medycznych w tym cewniki sercowo-naczyniowe, stenty naczyniowe i implanty nerwowe. Jego podstawowa wartość polega na połączeniu bardzo niskiego tarcia z wyjątkową biokompatybilnością i odpornością chemiczną, co czyni go niezbędnym wszędzie tam, gdzie przewody muszą płynnie ślizgać się po organizmie człowieka, nie powodując niepożądanych reakcji. Nakładana poprzez trawienie chemiczne na zewnętrzne średnice cewnika i stosowana wraz z rurkami termokurczliwymi FEP, rurka trawiona PTFE tworzy trwałą wyściółkę wewnętrznego światła, która radykalnie zmniejsza tarcie przy jednoczesnym zachowaniu integralności strukturalnej.
Co jest Rurka trawiona PTFE i jak to jest zrobione?

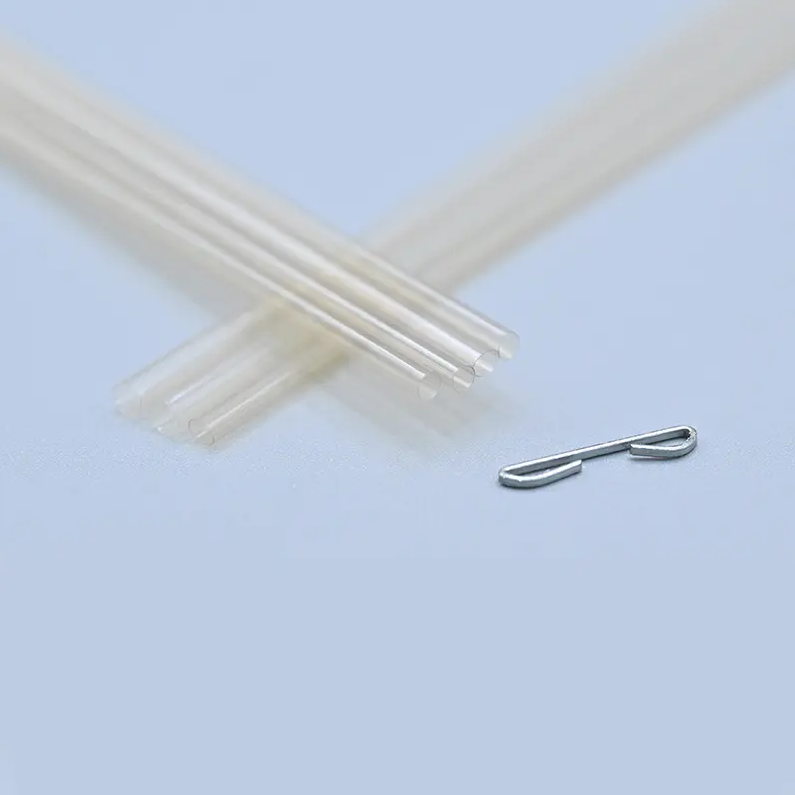

Rurka trawiona PTFE (politetrafluoroetylen) to specjalistyczna rura z fluoropolimeru, której zewnętrzna powierzchnia została poddana obróbce chemicznej w celu zwiększenia zdolności wiązania. W swoim naturalnym stanie PTFE jest bardzo trudny do połączenia z innymi materiałami ze względu na jego właściwości zapobiegające przywieraniu. Trawienie chemiczne — zwykle przy użyciu naftalenu sodu lub podobnych odczynników — modyfikuje powierzchnię na poziomie molekularnym, tworząc miejsca reaktywne, które umożliwiają klejom i powłokom utworzenie silnego wiązania.
W urządzeniach medycznych wytrawiona rurka PTFE jest powlekana zewnętrzną średnicą (OD) cewników, a następnie łączona z rurką termokurczliwą FEP (fluorowany etylen propylen). Kiedy FEP kurczy się pod wpływem ciepła, otacza wyściółkę PTFE i mocno ją blokuje, tworząc gładki wewnętrzny prześwit o niskim tarciu. Ta dwumateriałowa konstrukcja jest szeroko stosowana w cewnikach interwencyjnych i chirurgicznych.
Kluczowe zastosowania rurki trawionej PTFE
Rurki trawione PTFE są szeroko stosowane w dyscyplinach sercowo-naczyniowych i neurochirurgii, gdzie precyzja i biokompatybilność nie podlegają negocjacjom. Poniżej znajdują się główne obszary zastosowań:
Cewniki sercowo-naczyniowe
Podczas zabiegów cewnikowania serca cewnik musi poruszać się po krętych drogach tętniczych z minimalnym oporem. Rurka trawiona PTFE zapewnia Wewnętrzna wyściółka o niskim współczynniku tarcia który umożliwia płynne przesuwanie prowadników i cewników balonowych, skracając czas zabiegu i minimalizując uraz naczyń. Jego obojętność chemiczna gwarantuje, że nie reaguje ze środkami kontrastowymi, płukaniami solą fizjologiczną ani składnikami krwi.
Systemy wprowadzania stentów naczyniowych
Cewniki do wprowadzania stentów wymagają precyzyjnego przesuwania i śledzenia. Wkładka z PTFE zmniejsza tarcie pomiędzy stentem a ścianą cewnika, umożliwiając kontrolowane i dokładne rozmieszczenie stentu. W przypadku interwencji w obrębie naczyń wieńcowych i naczyń obwodowych może to stanowić różnicę pomiędzy skutecznym umieszczeniem implantu a powikłaniem zabiegu.
Implanty neuronowe i urządzenia neurochirurgiczne
W neurochirurgii rurki trawione PTFE są stosowane w elektrodach głębokiej stymulacji mózgu (DBS), zastawkach komorowych i innych implantach nerwowych. Materiał doskonała izolacja dielektryczna (wytrzymałość dielektryczna około 60 kV/mm) chroni wrażliwe sygnały elektryczne, a jego biokompatybilność minimalizuje reaktywność tkanek w długotrwałych okresach implantacji.
Endoskopia diagnostyczna i interwencyjna
Kanały robocze wyłożone PTFE w endoskopach i bronchoskopach charakteryzują się odpornością chemiczną materiału, szczególnie w przypadku wystawienia na działanie enzymatycznych środków czyszczących i dezynfekcyjnych. Nieprzywierająca powierzchnia zapobiega również przyleganiu osadów biologicznych do ścianek światła.
Cewniki balonowe powlekane lekiem (DCB).
W systemach balonów uwalniających lek wyściółka z PTFE zapewnia płynne składanie i rozkładanie balonu podczas napełniania, pozostając jednocześnie chemicznie obojętną wobec powłoki leku, zachowując skuteczność leku podczas podawania.
Sześć podstawowych zalet rurki trawionej PTFE
Poniższa tabela podsumowuje sześć głównych zalet wydajności i ich znaczenie dla inżynierii wyrobów medycznych:
| Zaleta | Kluczowy parametr | Korzyści z zastosowania |
|---|---|---|
| Optymalna smarowność | Współczynnik tarcia już od 0,04 | Płynna nawigacja cewnika w naczyniach |
| Biokompatybilność | Zgodny z normą ISO 10993 | Bezpieczny przy długotrwałej implantacji |
| Izolacja dielektryczna | Wytrzymałość dielektryczna ~60 kV/mm | Integralność sygnału w implantach nerwowych |
| Odporność chemiczna | Odporny na praktycznie wszystkie rozpuszczalniki i kwasy | Stabilny w procesach sterylizacji i czyszczenia |
| Odporność na warunki atmosferyczne | Stabilny od -200°C do 260°C | Niezawodny w sterylizacji (EtO, gamma, autoklaw) |
| Ognioodporność | Ocena UL94 V-0 | Zwiększone bezpieczeństwo w środowiskach elektrochirurgicznych |
Optymalna smarowność
PTFE ma zazwyczaj jeden z najniższych współczynników tarcia spośród wszystkich materiałów stałych od 0,04 do 0,10 w zależności od obciążenia i prędkości. W przypadku zabiegów z użyciem cewnika oznacza to zmniejszoną siłę wprowadzania, mniejszy dyskomfort pacjenta i mniejsze ryzyko perforacji naczynia podczas złożonej nawigacji. Po wytrawieniu i połączeniu z rurką FEP, smarowność zostaje zachowana, a siła wiązania zostaje znacznie poprawiona.
Biokompatybilność
PTFE jest materiałem biologicznie obojętnym i jest stosowany w urządzeniach wszczepialnych od lat pięćdziesiątych XX wieku. Nie wywołuje reakcji zapalnych, nie wchłania łatwo białek i jest odporny na adhezję bakterii. Rurki trawione PTFE stosowane w zastosowaniach sercowo-naczyniowych i nerwowych muszą spełniać wymagania Normy biokompatybilności ISO 10993 , które oceniają cytotoksyczność, uczulenie i toksyczność ogólnoustrojową – kryteria, które PTFE stale spełnia.
Izolacja dielektryczna
Dzięki stałej dielektrycznej wynoszącej około 2,1 i wytrzymałości dielektrycznej bliskiej 60 kV/mm rura trawiona PTFE zapewnia doskonałą izolację elektryczną. Ma to kluczowe znaczenie w przypadku elektrod do stymulacji nerwowej i cewników elektrofizjologicznych, gdzie wyciek sygnału może pogorszyć działanie urządzenia lub spowodować niezamierzoną stymulację tkanki.
Odporność chemiczna
PTFE jest chemicznie obojętny na prawie wszystkie znane rozpuszczalniki, kwasy i zasady, w tym stężony kwas siarkowy, kwas fluorowodorowy i większość rozpuszczalników organicznych. Dzięki temu rurki trawione PTFE są kompatybilne z agresywnymi środkami do sterylizacji i środkami kontrastowymi stosowanymi w procedurach pod kontrolą obrazowania. Producenci urządzeń korzystają z dłuższego okresu przydatności do spożycia i stabilnej wydajności w wielu cyklach sterylizacji.
Odporność na warunki atmosferyczne i temperaturę
PTFE zachowuje swoje właściwości mechaniczne i chemiczne w wyjątkowym zakresie temperatur, od -200°C do 260°C . Ta stabilność oznacza, że urządzenia zachowują swoją dokładność wymiarową i właściwości powierzchni dzięki tlenkowi etylenu (EtO), promieniowaniu gamma i sterylizacji w autoklawie – wszystkim powszechnym metodom produkcji wyrobów medycznych.
Ognioodporność
PTFE osiąga stopień ognioodporności UL94 V-0, co oznacza, że gaśnie samoczynnie w ciągu 10 sekund po usunięciu źródła płomienia i nie kapie płonących cząstek. W zastosowaniach elektrochirurgicznych i cewników wykorzystujących energię ta właściwość jest krytycznym czynnikiem bezpieczeństwa, szczególnie w środowiskach sal operacyjnych, gdzie należy zminimalizować ryzyko zapłonu.
Rurka trawiona PTFE a inne materiały wyściółki cewnika
Inżynierowie urządzeń często porównują PTFE z alternatywnymi materiałami wykładzinowymi. Poniższa tabela zawiera bezpośrednie porównanie:
| Materiał | Współczynnik tarcia | Biokompatybilność | Maksymalna temperatura (°C) | Odporność chemiczna | Wiązalność (wytrawiona) |
|---|---|---|---|---|---|
| PTFE (trawione) | 0,04–0,10 | Znakomicie | 260 | Znakomicie | Wysoka (po wytrawieniu) |
| FEP | 0,10–0,20 | Dobrze | 200 | Dobrze | Umiarkowane |
| Nylon (PA) | 0,15–0,40 | Dobrze | 120 | Umiarkowane | Wysoka |
| Zerknij | 0,35–0,45 | Znakomicie | 250 | Dobrze | Wysoka |
Połączenie najniższego tarcia i największej odporności chemicznej PTFE w połączeniu z możliwością wiązania po wytrawieniu sprawia, że jest to preferowany wybór do wewnętrznych wkładek cewników – szczególnie w przypadku złożonych, minimalnie inwazyjnych procedur, gdzie wydajność prowadnika ma kluczowe znaczenie.
Względy projektowe przy określaniu rurki trawionej PTFE
Inżynierowie wybierający rurkę trawioną PTFE do zastosowań w cewnikach lub implantach powinni ocenić następujące parametry:
- Grubość ścianki: Cieńsze ścianki (np. 0,001–0,003”) zmniejszają ślad średnicy zewnętrznej, zachowując jednocześnie smarowność; krytyczne w przypadku projektów cewników o dużej liczbie francuskiej.
- Głębokość i jednorodność trawienia: Niewystarczające wytrawienie zmniejsza przyczepność do FEP lub warstw klejących; nadmierne trawienie może pogorszyć właściwości mechaniczne. Niezbędna jest spójna aktywacja powierzchni na całej długości rury.
- Tolerancje wymiarowe: Tolerancje średnicy wewnętrznej i zewnętrznej bezpośrednio wpływają na drożność światła i kompatybilność z prowadnikami (np. standardowe rozmiary 0,014”, 0,018”, 0,035”).
- Kompatybilność termokurczliwa FEP: Współczynnik skurczu, temperatura skurczu i grubość ścianki rury zewnętrznej FEP muszą być dopasowane do wykładziny PTFE, aby zapewnić spójne połączenie wolne od pustych przestrzeni.
- Metoda sterylizacji: PTFE jest kompatybilny ze sterylizacją EtO, promieniami gamma i wiązką elektronów, ale producenci urządzeń powinni sprawdzić, czy konkretna partia probówek zachowuje stabilność wymiarową po sterylizacji.
Dlaczego warto wybrać LINSTANT dla Rurka trawiona PTFE Produkcja
LINSTANT działa prawie 20 000 metrów kwadratowych powierzchni produkcyjnej w pomieszczeniu czystym , w pełni zgodny z wymaganiami GMP – niezbędny fundament do produkcji rurek trawionych PTFE klasy medycznej, które spełniają rygorystyczne wymagania producentów urządzeń sercowo-naczyniowych i neurochirurgicznych.
Nasza infrastruktura produkcyjna jest specjalnie zaprojektowana do precyzyjnej produkcji rurek fluoropolimerowych i obejmuje:
- 15 importowanych linii do wytłaczania z różnymi rozmiarami ślimaków oraz możliwościami współwytłaczania jednowarstwowego, dwuwarstwowego i trójwarstwowego, co umożliwia produkcję rurek PTFE o wąskich tolerancjach w szerokim zakresie wymiarowym.
- 8 dedykowanych linii do wytłaczania PEEK , odzwierciedlając naszą wiedzę specjalistyczną w zakresie wysokowydajnego przetwarzania polimerów, która obejmuje rodziny PTFE i fluoropolimerów.
- 2 linie wtryskowe , wspomagając wytwarzanie elementów końcowych w celu kompletnego montażu cewnika.
- Prawie 100 zestawów urządzeń do oplatania, zwijania i powlekania ma kluczowe znaczenie przy wytwarzaniu wzmocnionych trzonków cewników zawierających wkładki z PTFE.
- 40 zestawów urządzeń spawalniczych i formujących , wspierając operacje formowania końcówek, klejenia i montażu.
Ten zintegrowany ekosystem produkcyjny oznacza, że LINSTANT może wspierać nie tylko dostawę rurek trawionych PTFE jako surowca, ale także ich dalszą integrację z gotowymi lub półproduktami zespołów cewników, co zmniejsza złożoność łańcucha dostaw dla producentów OEM urządzeń. Nasze możliwości zapewniają niezawodną realizację zamówień nawet w przypadku programów o dużej objętości lub z wieloma SKU czyniąc LINSTANT strategicznym partnerem produkcyjnym dla światowych producentów wyrobów medycznych.
Rurka trawiona PTFE zapewnia wyjątkową kombinację właściwości użytkowych — optymalną smarowność, biokompatybilność, izolację dielektryczną, odporność chemiczną, stabilność temperaturową i ognioodporność — że żaden inny pojedynczy materiał nie nadaje się obecnie do zastosowań w świetle wewnętrznym cewnika. Niezależnie od tego, czy jest to cewnikowanie serca, wprowadzanie stentów naczyniowych czy implanty nerwowe, wytrawiona powierzchnia umożliwia niezawodne połączenie z rurką termokurczliwą FEP, przekształcając notorycznie nieprzylepny materiał w precyzyjnie zaprojektowaną, nadającą się do klejenia wyściółkę. W miarę jak procedury minimalnie inwazyjne stają się coraz bardziej złożone, a populacja pacjentów powiększa się na całym świecie, zapotrzebowanie na wysokowydajne rurki trawione PTFE będzie tylko rosło.
