Szybka odpowiedź: co Medyczne rurki termokurczliwe Czy Medyczne rurki termokurczliwe to rurki polimerowe, które ściśle przylegają do elementu pod wpływem kontrolowanego źródła ciepła. Najczęściej stosowane do łączenia, ochrony lub wzmacniania trzonów cewników, połączeń prowadników i odcinków cewnika balonowego podczas montażu urządzenia. Rurka jest wytłaczana w stanie rozciągniętym, a następnie poddawana obróbce cieplnej w celu zablokowania większej średnicy , dzięki czemu zachowuje swój rozszerzony kształt aż do ponownego nagrzania podczas procesu montażu, kiedy to kurczy się i ściśle dopasowuje się do części znajdującej się pod spodem. W tym przewodniku opisano, jak to zrobić medyczne rurki termokurczliwe działa, jak porównują się materiały termokurczliwe FEP i PTFE oraz do jakiego stopnia skurczu i danych wymiarowych powinni się odnosić inżynierowie urządzeń przy określaniu rurek termokurczliwych do procesu montażu. Co to są medyczne rurki termokurczliwe? Rury termokurczliwe produkowane są w procesie wytłaczania i rozprężania. Rurka jest najpierw wytłaczana do docelowej średnicy, następnie podgrzewana i mechanicznie rozszerzana do większej średnicy, a na koniec schładzana, utrzymując ją w stanie rozszerzonym. To „zamraża” strukturę molekularną polimeru w rozszerzonej konfiguracji, tworząc nagromadzone napięcie, które uwalnia się w postaci skurczu, gdy rurka jest ponownie podgrzewana podczas montażu urządzenia. Dlaczego monterzy urządzeń używają rurek termokurczliwych Tworzy ścisłe, dopasowujące się wiązanie wokół nieregularnych kształtów, takich jak stożkowe połączenia cewników Zapewnia tymczasową ochronę na etapie procesu podczas etapów klejenia rozpływowego Wzmacnia pasmo znacznika, końcówkę lub strefy przejściowe bez zwiększania znacznej objętości Zapewnia spójne, powtarzalne wyniki na liniach montażowych urządzeń o dużej objętości Ponieważ w procesie obkurczania wywierany jest równomierny nacisk promieniowy wokół leżącego pod spodem elementu, rurki termokurczliwe są szczególnie przydatne do wygładzania przejść pomiędzy dwiema różnymi średnicami rurek, co jest powszechnym wymogiem w konstrukcji trzonu cewnika o wielu twardościach. Jak działają rurki termokurczliwe w montażu urządzenia? Podczas montażu rurkę termokurczliwą zazwyczaj nasuwa się na docelową sekcję trzonu cewnika, a następnie poddaje działaniu kontrolowanego źródła ciepła, często opalarki, pieca do laminowania lub procesu rozpływu. Wraz ze wzrostem temperatury rura kurczy się w kierunku pierwotnej wytłaczanej średnicy, wywierając równomierny nacisk, który może połączyć ze sobą sąsiednie warstwy rurki lub wzmocnić połączenie mechaniczne. Niektóre rurki termokurczliwe są projektowane jako stały element gotowego urządzenia, podczas gdy inne produkty, czasami nazywane rurkami procesowymi, są usuwane po zakończeniu etapu rozpływu. Redukcja średnicy podczas obkurczania (ilustracja) 100% 50% 0% Zacznij 10 s lata 20 lata 30 lata 40 lata 50 Ta ilustracyjna krzywa przedstawia ogólny wzór zmniejszania się średnicy po zastosowaniu ciepła: początkowe opóźnienie, gdy powierzchnia rury osiąga temperaturę obkurczania, po której następuje faza szybkiego skurczu i na koniec wyrównywanie się, gdy rura osiąga ostateczną odzyskaną średnicę. Większość redukcji średnicy następuje w stosunkowo krótkim czasie po osiągnięciu progu temperatury obkurczania, dlatego kontrolowane, równomierne nakładanie ciepła ma większe znaczenie niż całkowity czas przetwarzania, aby osiągnąć spójny wynik w całej partii produkcyjnej. Termokurczliwe FEP vs PTFE vs PVDF: porównanie materiałów Medyczne rurki termokurczliwe są dostępne w kilku materiałach fluoropolimerowych, każdy o innej temperaturze obkurczania, przejrzystości i elastyczności po skurczeniu. Poniższy wykres radarowy porównuje rurki termokurczliwe z FEP, PTFE i PVDF według czterech kryteriów wydajności. Termokurczliwe FEP vs PTFE vs PVDF Przejrzystość Tolerancja temperatury skurczu Elastyczność po skurczu Odporność chemiczna Współczynnik skurczu FEP PTFE PVDF Rurki termokurczliwe FEP charakteryzują się najwyższą przezroczystością, co jest cenne, gdy wymagana jest wizualna kontrola znajdującego się pod spodem wiązania lub paska znacznika podczas lub po montażu, a także kurczą się w porównywalnie niższej temperaturze niż PTFE, co upraszcza kontrolę procesu. Rury termokurczliwe PTFE zapewniają najwyższą odporność chemiczną i najszerszą tolerancję temperatury obkurczania, dzięki czemu nadają się do bardziej wymagających środowisk procesowych. PVDF znajduje się pomiędzy nimi, oferując równowagę między współczynnikiem skurczu i odpornością chemiczną, i czasami jest wybierany, gdy projekt wymaga elastyczności po skurczeniu, której czysty PTFE nie jest łatwo zapewniany. Typowe współczynniki skurczu według materiału Współczynnik skurczu opisuje, o ile średnica rury zmniejsza się ze stanu rozszerzonego z powrotem do pierwotnej średnicy po wytłoczeniu, zwykle wyrażany jako stosunek, na przykład 1,3:1 lub 2:1. Wartość ta określa, jak duży prześwit jest dostępny przy pierwszym umieszczeniu rurki na elemencie przed obkurczeniem. Typowy współczynnik skurczu według materiału 2,0:1 PTFE 1,6:1 PVDF 1,3:1 FEP Rurki termokurczliwe PTFE na ogół oferują najwyższy współczynnik skurczu spośród popularnych materiałów termokurczliwych do zastosowań medycznych, dzięki czemu można je dopasować do większych nierówności lub grubszych odcinków połączeń przed skurczeniem. Wyższy współczynnik skurczu zapewnia inżynierom zajmującym się montażem większy odstęp podczas umieszczania , co może uprościć ręczne etapy montażu, chociaż zazwyczaj wymaga odpowiednio wyższej temperatury obkurczania. Niższy współczynnik skurczu FEP zwykle łączy się z dokładniejszą kontrolą wymiarów i niższą temperaturą obkurczania, co w niektórych procesach jest preferowane w przypadku znajdujących się w pobliżu elementów wrażliwych na ciepło. Temperatura obkurczania i odniesienie do przetwarzania Wybór właściwej temperatury obkurczania ma kluczowe znaczenie, ponieważ niedogrzanie może spowodować, że rurka nie będzie w pełni zregenerowana, natomiast przegrzanie grozi uszkodzeniem znajdujących się w pobliżu elementów wrażliwych na ciepło. Poniższa tabela przedstawia ogólne wartości odniesienia dotyczące przetwarzania według materiału. Ogólne odniesienie do przetwarzania medycznych rurek termokurczliwych według rodzaju materiału Materiał Typowa temperatura obkurczania Typowy współczynnik skurczu Powszechne zastosowanie FEP Około. 170°C - 200°C 1,3:1 Wzmocnienie taśmy znacznikowej i końcówki PTFE Około. 300°C - 330°C 2,0:1 Klejenie rozpływowe na etapie procesu PVDF Około. 160°C - 180°C 1,6:1 Przejścia trzonu cewnika balonowego Ponieważ termokurczliwość PTFE zazwyczaj wymaga najwyższej temperatury przetwarzania spośród powszechnych medycznych materiałów termokurczliwych, jest ona często używana jako tymczasowa rurka procesowa podczas etapów klejenia rozpływowego, a nie jako stały element pozostawiony na gotowym urządzeniu. Jak cienkie mogą być medyczne rurki termokurczliwe? Grubość ścianki rurek termokurczliwych zależy od materiału i docelowego zastosowania, ale wiele preparatów klasy medycznej można wyprodukować z dość cienkimi odzyskanymi ściankami, aby zminimalizować dodatkowy profil na gotowym urządzeniu. Ultracienkie rurki termokurczliwe są szczególnie przydatne w zastosowaniach związanych z mikrocewnikami i prowadnikami, gdzie nawet niewielki wzrost średnicy zewnętrznej może wpływać na możliwość śledzenia urządzenia. Rury termokurczliwe o standardowych ściankach są zwykle stosowane tam, gdzie głównym celem jest wzmocnienie mechaniczne Cienkościenne rurki termokurczliwe równoważą wzmocnienie przy niższym wzroście profilu Rurki termokurczliwe o bardzo cienkich ściankach są zazwyczaj zarezerwowane dla najbardziej wrażliwych na profil dystalnych części urządzenia Wybór odpowiedniej grubości ścianki wymaga zrównoważenia potrzeby niezawodnego skurczu z ograniczeniami profilu gotowego urządzenia, dlatego też przed sfinalizowaniem specyfikacji zaleca się przetestowanie próbki rzeczywistej geometrii urządzenia. W przypadku stosowania rurek termokurczliwych w urządzeniach cewnikowych Rurki termokurczliwe wspierają kilka etapów produkcji cewnika i prowadnika, od trwałego wzmocnienia po tymczasowe wspomaganie procesu na etapach łączenia. Przejścia trzonu cewnika balonowego, wygładzające połączenie pomiędzy balonem a rurką trzonu Wzmocnienie opaski znacznikowej i komponentu nieprzepuszczalnego dla promieni RTG Ochrona złącza prowadnika w strefach przejściowych końcówki i rdzenia Tymczasowa rurka procesowa używana podczas klejenia rozpływowego, a następnie usuwana Łączenie cewników wieloświatłowych na określonych etapach produkcji Rurki termokurczliwe są powszechnie stosowane w cewnikach balonowych , szczególnie w strefach przejściowych, gdzie materiał balonu styka się z rurą wału, ponieważ równomierny nacisk promieniowy wywierany podczas obkurczania pomaga stworzyć gładką, spójną linię łączenia bez powstawania szczelin powietrznych lub nierównomiernego rozprowadzania kleju. Opcje niestandardowych rurek termokurczliwych Projekty niestandardowych medycznych rurek termokurczliwych zazwyczaj rozpoczynają się od docelowej odzyskanej średnicy wewnętrznej i okna temperatury obkurczania, na podstawie którego wybiera się materiał i grubość ścianki. Typowe żądania dostosowania obejmują następujące elementy. Odzyskano dostrojenie średnicy wewnętrznej w celu dopasowania do określonego rozmiaru komponentu Wybór grubości ścianki pomiędzy opcjami standardowymi, cienkimi i ultracienkimi Wybór materiału pomiędzy FEP, PTFE i PVDF w oparciu o temperaturę obkurczania i wymagania dotyczące odporności chemicznej Dostosowanie długości i rozszerzonej średnicy w celu dopasowania do wymagań rozmieszczenia specyficznych dla urządzenia Ścisła współpraca z dostawcą podczas wczesnych iteracji próbek pomaga potwierdzić, że dana specyfikacja rurki termokurczliwej działa spójnie przy rzeczywistym źródle ciepła i czasie cyklu stosowanym w konkretnym procesie montażu, ponieważ zachowanie skurczu w rzeczywistych warunkach może nieznacznie różnić się od opublikowanych wartości referencyjnych w zależności od konfiguracji sprzętu. Współpraca z producentem rurek termokurczliwych Producenci urządzeń zaopatrujący się w medyczne rurki termokurczliwe powinni potwierdzić spójność procesu dostawcy i doświadczenie w konkretnym zastosowaniu, ponieważ wydajność skurczu zależy w dużym stopniu od kontrolowanych parametrów procesu wytłaczania i rozszerzania. Potwierdzenie posiadania certyfikatu ISO i udokumentowanego systemu zarządzania jakością w zakresie produkcji rurek medycznych Własne możliwości procesu wytłaczania i rozprężania zamiast zlecanych na zewnątrz podetapów Doświadczenie w produkcji cienkościennych i ultracienkich rurek termokurczliwych do zastosowań w elementach cewników Obsługa przepływów pracy związanych z rozwojem OEM, w tym przykładowa iteracja przed pełnym uruchomieniem produkcyjnym Ningbo Linstant Polymer Materials Co., Ltd. działa od 2014 roku jako profesjonalny producent i dostawca rurek medycznych OEM i ODM, zatrudniając obecnie ponad 400 pracowników w zakresie technologii wytłaczania, powlekania i obróbki końcowej medycznych rurek polimerowych. Zaangażowanie firmy na rzecz producentów urządzeń medycznych znajduje odzwierciedlenie w jej precyzji, bezpieczeństwie, różnorodnych możliwościach przetwarzania i stałej jakości produktów, wspierając dostawców komponentów cewników i producentów urządzeń za pomocą rurek termokurczliwych opracowanych w wyniku ciągłych, samodzielnych badań i rozwoju. Często zadawane pytania P1: Co to są medyczne rurki termokurczliwe? Medyczne rurki termokurczliwe to rurki polimerowe wytłaczane w stanie rozciągniętym, które ściśle kurczą się wokół elementu po podgrzaniu podczas montażu urządzenia. P2: Do czego służą rurki termokurczliwe w urządzeniach medycznych? Służy do spajania, wzmacniania i ochrony przejść trzonu cewnika, opasek znacznikowych, połączeń prowadnika i odcinków cewnika balonowego podczas montażu. P3: Jak działają rurki termokurczliwe? Rurka jest wytłaczana, rozszerzana i schładzana w tym stanie rozszerzonym, a następnie kurczy się z powrotem do swojej pierwotnej średnicy po ponownym podgrzaniu podczas montażu. P4: Jaki jest współczynnik skurczu medycznych rurek termokurczliwych? Współczynniki skurczu zwykle wahają się od około 1,3:1 dla FEP do 2,0:1 dla PTFE, w zależności od materiału i zamierzonego zastosowania. P5: Jak cienka może być rurka termokurczliwa? Wiele preparatów klasy medycznej jest dostępnych w wersjach o cienkich i bardzo cienkich ściankach, aby zminimalizować dodatkowy profil w zastosowaniach z mikrocewnikami i prowadnikami. P6: Jaka temperatura jest wymagana do obkurczania cieplnego? Typowe temperatury obkurczania wahają się od około 160°C dla PVDF i FEP do 300°C lub więcej dla PTFE, w zależności od konkretnego składu materiału. P7: Czy do cewników balonowych można stosować rurki termokurczliwe? Tak, rurki termokurczliwe są powszechnie stosowane w strefach przejściowych balonu do wału, aby zapewnić gładkie i spójne połączenie podczas montażu. P8: Czy w prowadnikach stosuje się rurki termokurczliwe? Tak, często stosuje się go w strefach przejściowych końcówki prowadnika i drutu rdzeniowego, aby zapewnić ochronę stawów i płynniejsze przejście mechaniczne.

Szybka odpowiedź: rurki Zerknij vs PTFE do wyrobów medycznych Rury Zerknij i rurki PTFE nadają się do różnych ról w projektowaniu urządzeń medycznych, a nie są bezpośrednimi substytutami. Rurki Zerknij zapewniają wyższą wytrzymałość mechaniczną, większą sztywność i stabilną pracę w temperaturach powyżej 250°C , dzięki czemu dobrze nadaje się do elementów konstrukcyjnych i powtarzalnej sterylizacji w wysokiej temperaturze, podczas gdy rurki PTFE oferują niższy współczynnik tarcia i większą elastyczność, co czyni go preferowanym materiałem na smarowane wewnętrzne wyściółki w zastosowaniach cewników i prowadników. Ten przewodnik porównuje medyczne rurki Zerknij względem PTFE i poliimidu pod względem wytrzymałości, odporności na temperaturę i dopasowania do zastosowania, pomagając inżynierom urządzeń wybrać odpowiedni materiał do konkretnych wymagań rurowych. Co jest Medyczne rurki PEEK ? PEEK, czyli polieteroeteroketon, to wysokowydajny polimer termoplastyczny, znany z łączenia wysokiej wytrzymałości z dużą odpornością na pękanie. Rurki PEEK klasy medycznej produkowane są w procesie precyzyjnego wytłaczania i są stosowane w zastosowaniach, w których wymagane jest połączenie wytrzymałości mechanicznej, stabilności wymiarowej i odporności chemicznej w ramach stosunkowo małego profilu rurki. Charakterystyka materiału rdzenia PEEK Wysoka wytrzymałość w połączeniu z dużą odpornością na pękanie, wspierająca rolę rur konstrukcyjnych Stabilne parametry wymiarowe w szerokim zakresie temperatur Dobra stabilność chemiczna wobec większości rozpuszczalników stosowanych przy montażu i czyszczeniu urządzeń Odporność na płomień i odporność na zużycie dostosowana do powtarzającego się kontaktu mechanicznego Dobra biokompatybilność odpowiednia do zastosowań w urządzeniach medycznych Wysoka krystaliczność PEEK jest jedną z głównych przyczyn jego stabilności termicznej, ponieważ bardziej uporządkowana struktura molekularna jest odporna na odkształcenia w podwyższonych temperaturach lepiej niż polimery o niższej krystaliczności, wspierając stabilna praca do 250°C . Dlaczego PEEK jest stosowany w wyrobach medycznych? PEEK jest wybierany na komponenty urządzeń medycznych, gdy projekt wymaga wytrzymałości konstrukcyjnej, której nie mogą zapewnić standardowe rurki z fluoropolimeru lub poliamidu, szczególnie w zastosowaniach obejmujących wielokrotną sterylizację w wysokiej temperaturze lub role nośne mechaniczne. Poniższa tabela porównuje wytrzymałość na rozciąganie rur z PEEK, PTFE i poliimidu. Wytrzymałość na rozciąganie według materiału rury (MPa) 97 MPa PEEK 231 MPa Poliimid (PI) 31 MPa PTFE Chociaż poliimid wykazuje najwyższą surową wytrzymałość na rozciąganie spośród trzech materiałów, PEEK oferuje wyraźną kombinację wytrzymałości i wytrzymałości dzięki temu jest on bardziej odporny na pękanie spowodowane nagłym uderzeniem, co jest często ważniejszą właściwością niż sama szczytowa wytrzymałość na rozciąganie w przypadku komponentów poddawanych powtarzającym się naprężeniom mechanicznym. Dla porównania, PTFE jest znacznie bardziej miękki i elastyczny, dlatego powszechnie stosuje się go ze względu na właściwości powierzchniowe o niskim współczynniku tarcia, a nie ze względu na wytrzymałość strukturalną. Odporność na temperaturę: PEEK vs PTFE vs poliimid Wydajność temperaturowa jest jednym z najczęściej cytowanych powodów wyboru rurek PEEK, szczególnie w przypadku urządzeń wymagających powtarzalnych cykli sterylizacji w autoklawie. Poniższy wykres liniowy przedstawia względną stabilność mechaniczną w rosnącym zakresie temperatur dla wszystkich trzech materiałów. Względna stabilność mechaniczna w funkcji temperatury (%) 100 50 0 100C 150C 200C 250C 300C 350C Poliimid PEEK PTFE Rurki PEEK utrzymują dużą stabilność mechaniczną na całej długości 250°C , obsługujący powtarzające się cykle sterylizacji w wysokiej temperaturze bez znaczącej utraty wydajności, co jest jedną z najbardziej praktycznych zalet w porównaniu z PTFE. Rury PTFE wykazują bardziej gwałtowny spadek wraz ze wzrostem temperatury powyżej dolnego pułapu roboczego, podczas gdy poliimid, chociaż wykazuje największą stabilność w najwyższych pokazanych temperaturach, jest zwykle stosowany w innej kategorii zastosowań ze względu na inny proces wytłaczania i powlekania w porównaniu ze standardowym wytłaczaniem PEEK i PTFE. PEEK vs PTFE vs poliimid: pełne porównanie wydajności Wybór pomiędzy tymi trzema materiałami zależy od tego, które atrybuty wydajności mają największe znaczenie w przypadku konkretnej roli rurki. Poniższa tabela radarowa ocenia każdy materiał według pięciu kryteriów istotnych przy wyborze rurek medycznych. PEEK vs PTFE vs Poliimid Sztywność Odporność na temperaturę Smarowność Możliwość stosowania cienkich ścian Odporność na pękanie PEEK PTFE Poliimid PEEK osiąga najwyższe wyniki w zakresie sztywności, odporności na pękanie i odporności na temperaturę, potwierdzając jego rolę jako materiału konstrukcyjnego komponentów, które muszą być odporne na odkształcenia pod wpływem naprężeń mechanicznych lub termicznych. PTFE ma z dużym marginesem najwyższe oceny pod względem smarowności, dlatego pozostaje standardowym wyborem w przypadku powierzchni światła wewnętrznego, gdzie prowadniki lub inne urządzenia muszą ślizgać się przy minimalnym tarciu. Poliimid zajmuje środkową pozycję, kładąc nacisk na właściwości cienkościenne i dużą odporność na temperaturę, dzięki czemu lepiej nadaje się do zastosowań konstrukcyjnych o bardzo małej średnicy, takich jak trzonki mikrocewników, gdzie typowa grubość ścianek PEEK może być mniej praktyczna. Tabela referencyjna właściwości materiału Poniższa tabela podsumowuje ogólne właściwości referencyjne trzech materiałów, aby pomóc w wyborze materiału na wczesnym etapie. Ogólne porównanie właściwości materiałów na rurki medyczne z PEEK, PTFE i poliimidu Własność PEEK PTFE Poliimid Długoterminowa temperatura robocza Do 250°C Do 260°C Powyżej 350°C Względna sztywność Wysoka Niski Wysoka Współczynnik tarcia Umiarkowane Bardzo niski Umiarkowane Typowy zakres grubości ścianki Standardoweowe i grubościenne Standard Ultracienkie ścianki Biokompatybilność Dobrze Dobrze Dobrze Zagadnienia dotyczące sterylizacji i biokompatybilności Zgodność z wielokrotną sterylizacją jest częstym czynnikiem decydującym o wyborze pomiędzy PEEK a PTFE w przypadku elementów urządzeń wielokrotnego użytku lub poddawanych obróbce w wysokiej temperaturze. Wysoka krystaliczność i stabilność termiczna materiału PEEK pozwalają mu wytrzymać wielokrotne cykle sterylizacji w autoklawie w temperaturze powyżej 250°C bez znaczącego dryftu wymiarowego, co jest zaletą w przypadku elementów instrumentów wielokrotnego użytku, które poddawane są wielu cyklom sterylizacji przez cały okres użytkowania urządzenia. Generalnie ocenia się biokompatybilność obu materiałów ISO10993 , międzynarodowa norma biologicznej oceny wyrobów medycznych, która dotyczy badań cytotoksyczności, uczulenia i podrażnienia odnoszących się do rurek mających kontakt z pacjentem (Międzynarodowa Organizacja Normalizacyjna, ISO 10993). Zarówno rurki PEEK, jak i PTFE przeznaczone do zastosowań medycznych są zazwyczaj oceniane w ramach tych ram przed integracją urządzenia. Gdzie stosowane są medyczne rurki PEEK Rurki PEEK są stosowane w kilku kategoriach urządzeń, w których wytrzymałość konstrukcyjna i stabilność termiczna przewyższają potrzebę wyjątkowej elastyczności lub niskiego tarcia. Poniższa tabela przedstawia typowe obszary zastosowań. Typowe zastosowania urządzeń medycznych do cewników i rurek narzędzi PEEK Kategoria urządzenia Podstawowy wymóg Dlaczego wybrano PEEK Osłonki introduktora Sztywność konstrukcyjna, odporność na załamania Wysoka strength at moderate wall thickness Elementy narzędzi chirurgicznych wielokrotnego użytku Wielokrotna sterylizacja w autoklawie Stabilny powyżej 250°C Elementy trzonu cewnika Możliwość pchania, stabilność wymiarowa Wysoka strength and fracture toughness Elementy obsługujące płyny Odporność chemiczna Stabilny wobec większości rozpuszczalników W wielu konstrukcjach cewników wykonanych z wielu materiałów, PEEK jest stosowany razem z PTFE, a nie zamiast niego, przy czym PEEK zapewnia wsparcie strukturalne w warstwie zewnętrznej lub pośredniej, podczas gdy PTFE tworzy wewnętrzną powierzchnię światła, łącząc zalety obu materiałów w jednym urządzeniu. Niestandardowe opcje rurek PEEK Projekty niestandardowych rurek medycznych PEEK zazwyczaj obejmują dostosowywanie parametrów wymiarowych i przetwarzania w celu dopasowania do konkretnych wymagań urządzenia. Precyzyjnie wytłaczane rurki PEEK można dostosować w oparciu o kilka zmiennych. Dopasowanie średnicy wewnętrznej i zewnętrznej w celu dopasowania do konkretnego profilu cewnika lub instrumentu Regulacja grubości ścianki w celu zrównoważenia sztywności i elastyczności dla danego zastosowania Opcje obróbki powierzchni ułatwiające łączenie z sąsiadującymi elementami urządzenia Kodowanie kolorami zespołów urządzeń składających się z wielu elementów lub o wielu prześwitach Ponieważ PEEK łączy twardość z wytrzymałością, w przypadku niestandardowych projektów rur często można uzyskać cieńszą ściankę, niż byłoby to strukturalnie niezawodne w przypadku mniej sztywnego materiału, co pozwala na obsługę bardziej kompaktowych konstrukcji urządzeń bez utraty wydajności mechanicznej. Współpraca z producentem rurek PEEK: co należy sprawdzić Zaopatrzenie się w medyczne rurki PEEK wymaga potwierdzenia precyzji wytłaczania dostawcy, dokumentacji jakościowej i doświadczenia w zakresie konkretnego zastosowania, ponieważ wysoka temperatura topnienia i krystaliczność PEEK sprawiają, że jego konsekwentne przetwarzanie jest bardziej wymagające niż w przypadku wielu innych polimerów medycznych. Potwierdzenie posiadania certyfikatu ISO i udokumentowanego systemu zarządzania jakością Możliwość precyzyjnego wytłaczania dostosowana do wymagań przetwarzania PEEK Doświadczenie w produkcji niestandardowych wytłaczarek PEEK w wymaganym zakresie średnic Wsparcie dla procesów rozwoju OEM i ODM, w tym iteracja próbek przed pełną produkcją Ningbo Linstant Polymer Materials Co., Ltd. działa od 2014 roku jako profesjonalny producent i dostawca rurek medycznych OEM i ODM, zatrudniając obecnie ponad 400 pracowników w zakresie technologii wytłaczania, powlekania i obróbki końcowej medycznych rurek polimerowych. Firmowe rurki PEEK zbudowane są z materiału łączącego twardość z wytrzymałością, oferując wysoką precyzję i stabilną pracę w środowiskach do 250°C , wspierając wielokrotną sterylizację w warunkach wysokiej temperatury. Wysoka krystaliczność materiału przyczynia się do lepszej stabilności termicznej, a zaangażowanie firmy w precyzję, bezpieczeństwo i stałą jakość produktów wspiera producentów urządzeń w opracowywaniu elementów konstrukcyjnych do zastosowań związanych z cewnikami, instrumentami i płynami. Często zadawane pytania P1: Co to są medyczne rurki PEEK? Medyczne rurki PEEK to precyzyjnie wytłaczane rurki wykonane z polieteroeteroketonu, wysokowydajnego tworzywa termoplastycznego znanego z wysokiej wytrzymałości, wytrzymałości i stabilności termicznej. P2: Dlaczego PEEK jest stosowany w wyrobach medycznych? PEEK stosuje się ze względu na połączenie wytrzymałości mechanicznej, stabilności wymiarowej, odporności chemicznej i odporności na wielokrotną sterylizację w wysokiej temperaturze. P3: Czy PEEK jest biokompatybilny? PEEK klasy medycznej jest ogólnie oceniany według kryteriów oceny biologicznej ISO 10993 i wykazuje dobrą biokompatybilność z urządzeniami mającymi kontakt z pacjentem. P4: Czy rurki PEEK można sterylizować? Tak, rurki PEEK wytrzymują temperatury powyżej 250°C, co pozwala na wielokrotną sterylizację w warunkach autoklawu o wysokiej temperaturze bez znaczącego dryftu wymiarowego. P5: Rury PEEK czy PTFE, które są lepsze? Żadne z nich nie jest uniwersalnie lepsze: PEEK zapewnia wyższą wytrzymałość i odporność na temperaturę, podczas gdy PTFE zapewnia doskonałą smarowność, więc właściwy wybór zależy od roli, jaką pełni rurka. P6: PEEK vs poliimid, jaka jest różnica? Poliimid supports thinner walls and higher short-term temperature resistance, while PEEK offers greater fracture toughness and rigidity at standard wall thicknesses. P7: Do czego wykorzystuje się PEEK w wyrobach medycznych? PEEK jest stosowany w osłonach introduktora, elementach narzędzi chirurgicznych wielokrotnego użytku, sekcjach trzonu cewnika i elementach do transportu płynów wymagających odporności chemicznej. P8: Dlaczego PEEK jest stosowany w cewnikach? PEEK zapewnia wsparcie strukturalne i stabilność wymiarową elementów trzonu cewnika, często w połączeniu z PTFE w celu uzyskania poślizgowej powierzchni wewnętrznej światła.

Szybka odpowiedź: co Medyczna rurka do balonu Czy i dlaczego ma to znaczenie Medyczna rurka balonowa to precyzyjnie wytłaczana rurka polimerowa używana do formowania korpusu balonu cewnika dylatacyjnego balonu, a jej konsystencja ścianek bezpośrednio określa sposób, w jaki balon napełnia się, rozszerza i utrzymuje ciśnienie wewnątrz układu naczyniowego. Tolerancja rurki, koncentryczność ścianek i budowa warstw to trzy czynniki, które najbardziej bezpośrednio wpływają na działanie balonu , ponieważ nawet niewielkie różnice w grubości ścianki mogą powodować nierównomierne rozszerzanie lub przedwczesne uszkodzenie pod ciśnieniem. W tym przewodniku wyjaśniono, jak to zrobić balon medyczny został zaprojektowany, czym różnią się konstrukcje zgodne i niezgodne oraz do jakich danych technicznych powinni się odnosić inżynierowie urządzeń przy doborze rurek cewnika balonowego do nowego lub istniejącego projektu urządzenia. Co to jest rurka balonowa medyczna? Rurka balonowa to specjalistyczna wytłaczana rurka, która po procesie formowania z rozdmuchem tworzy nadmuchiwany segment balonu cewnika balonowego. W przeciwieństwie do standardowych rurek cewnika, rurki balonowe muszą być zaprojektowane tak, aby rozszerzały się w przewidywalny sposób do docelowej średnicy pod określonym ciśnieniem napełniania, a następnie powracały do ​​swojego pierwotnego profilu po opróżnieniu, a wszystko to przy zachowaniu stałej grubości ścianki na całym obwodzie. Kluczowe cechy jakościowe rurek balonowych Wąska tolerancja wymiarowa zapewniająca przewidywalne rozszerzanie się balonu Dobra koncentryczność, co oznacza, że ściany wewnętrzne i zewnętrzne pozostają równomiernie wyśrodkowane Niska eliptyczność, co oznacza, że przekrój rury pozostaje zbliżony do prawdziwego koła Stałe właściwości wydłużania zapewniające jednolite rezultaty formowania z rozdmuchem Niezawodne ciśnienie rozrywające odpowiednie do zamierzonej procedury Ponieważ tolerancje rurek balonowych są często przestrzegane w granicach ±0,01 mm proces wytłaczania wymaga ściśle kontrolowanej temperatury stopu, szybkości wyciągania i warunków chłodzenia, dlatego też produkcja rurek balonowych jest zwykle traktowana jako odrębna specjalność w ramach wytłaczania polimerów medycznych. Co to jest zgodność balonów i dlaczego ma to znaczenie? Podatność balonu opisuje, jak bardzo zmienia się średnica balonu wraz ze wzrostem ciśnienia napełniania. To zachowanie zależy w dużej mierze od materiału polimerowego użytego w rurce balonu i sposobu przetwarzania tego materiału podczas formowania z rozdmuchem. Zrozumienie zgodności pomaga inżynierom urządzeń dopasować materiał balonu do zamierzonej funkcji klinicznej, niezależnie od tego, czy chodzi o delikatne rozszerzanie naczyń, czy precyzyjne umieszczanie stentu. Zgodny vs częściowo zgodny vs niezgodny Wzrost średnicy Ciśnienie rozrywające Precyzja wymiarowa Elastyczność Cienkość ściany Zgodny Niezgodny Częściowo zgodne Podatna rurka balonowa, zwykle wykonana z bardziej miękkich materiałów, takich jak nylon, wykazuje największy wzrost średnicy wraz ze wzrostem ciśnienia, co pasuje do procedur, w których preferowane jest stopniowe, delikatne rozszerzanie. Niezgodne rurki balonowe, często produkowane z materiałów o większym module, takich jak Pebax lub konstrukcje na bazie PET, zachowują znacznie bardziej stabilną średnicę w szerokim zakresie ciśnień, co czyni je preferowanym wyborem w przypadku umieszczania stentu, gdzie krytyczny jest precyzyjny i przewidywalny rozmiar. Pomiędzy nimi znajduje się częściowo podatna rurka balonowa, oferująca umiarkowany wzrost średnicy przy dobrej precyzji wymiarowej, dlatego pozostaje ona powszechnym wyborem ogólnego przeznaczenia w kilku zastosowaniach cewników. Jak konstrukcja warstwy wpływa na ciśnienie rozrywające Rury balonowe mogą być produkowane jako konstrukcja jednowarstwowa, dwuwarstwowa lub trójwarstwowa, a liczba warstw jest jednym z najważniejszych czynników determinujących osiągalne ciśnienie rozrywające. Konstrukcje wielowarstwowe łączą materiały o uzupełniających się właściwościach, takich jak zorientowana na wytrzymałość warstwa zewnętrzna w połączeniu z bardziej elastyczną warstwą wewnętrzną, aby zwiększyć odporność na ciśnienie bez znaczącego zwiększania grubości ścianki. Znamionowe ciśnienie rozrywające według konstrukcji warstwowej (atm) 45-55 atm Trójwarstwowa 28-35 godz Dwuwarstwowe 14-20 godz Jednowarstwowe Jak pokazuje wykres, trójwarstwowe rurki balonowe mogą osiągnąć ciśnienie rozrywające 45-55 atm , znacznie wyższe niż konstrukcje jednowarstwowe, dlatego też konstrukcje wielowarstwowe są zwykle zalecane do zastosowań wysokociśnieniowych, takich jak leczenie zmian zwapnionych. Konstrukcje dwuwarstwowe oferują praktyczny środek, zapewniając znacznie wyższą odporność na ciśnienie niż rury jednowarstwowe, a jednocześnie są prostsze w produkcji niż pełna konstrukcja trójwarstwowa. Rury jednowarstwowe nadal nadają się do zastosowań niskociśnieniowych, gdzie priorytetem jest prostota profili i opłacalna produkcja. Wydajność wydłużenia i rozdmuchu Wydłużenie podczas procesu formowania z rozdmuchem określa, jak równomiernie balon rozszerza się od kształtu wstępnego do ostatecznej średnicy docelowej. Zarówno dobór materiału, jak i parametry przetwarzania wpływają na tę krzywą, a niedopasowane właściwości wydłużenia są częstą przyczyną nierównej grubości ścianek gotowych balonów. Poniższy wykres liniowy ilustruje typowe względne zwiększanie się średnicy wraz ze wzrostem ciśnienia podczas formowania z rozdmuchem dla dwóch popularnych rodzin materiałów na przewody balonowe. Względne rozszerzenie średnicy podczas formowania z rozdmuchem (%) 100 50 0 Etap 1 Etap 2 Etap 3 Etap 4 Etap 5 Etap 6 Węże na bazie nylonu Węże na bazie Pebax Rury na bazie nylonu osiągają docelową ekspansję na wcześniejszym etapie cyklu formowania z rozdmuchem, co jest zgodne ze swoim bardziej podatnym zachowaniem, podczas gdy rurki na bazie Pebaxu rozszerzają się stopniowo i nadal rosną przy wyższych poziomach ciśnienia, co odzwierciedla ich typowo częściowo zgodny lub niezgodny profil wydajności. Ta różnica w rozszerzalności jest jednym z powodów, dla których wybór materiału powinien zostać sfinalizowany na wczesnym etapie opracowywania rurek balonowych, ponieważ bezpośrednio kształtuje on okno procesowe stosowane podczas formowania z rozdmuchem i możliwą do uzyskania końcową geometrię balonu. Odniesienie wymiarowe rurek do balonów medycznych Rurki balonowe są dostępne w szerokim zakresie rozmiarów, do stosowania we wszystkich zastosowaniach, od zastosowań wieńcowych po większe urządzenia naczyniowe obwodowe. Poniższa tabela podsumowuje ogólne punkty odniesienia wymiarowe według kategorii zastosowania. Ogólne odniesienie wymiarowe rurek balonowych medycznych według kategorii zastosowania Zastosowanie Typowa średnica wewnętrzna Wspólna konstrukcja warstwowa Typowa zgodność Angioplastyka wieńcowa 0,10 mm - 0,60 mm Dwuwarstwowy Częściowo zgodne Dostawa stentu 0,20 mm - 1,00 mm Trójwarstwowy Niezgodny Rozszerzenie naczyń obwodowych 1,00 mm - 4,00 mm Jedno lub dwuwarstwowe Zgodny to semi-compliant Rozszerzenie dostępu o dużym otworze 4,00 mm - 8,00 mm Jednowarstwowe Zgodny Produkcja pełnowymiarowych rurek balonowych obejmuje zazwyczaj ok zakres średnic wewnętrznych od 0,10 mm do 8,00 mm , obejmujący prawie wszystkie popularne zastosowania w zakresie dostępu wieńcowego, obwodowego i dostępu o dużych średnicach w ramach jednej zdolności produkcyjnej. Jak jakość rurek wpływa na wydajność balonu Jakość rurek balonowych ma bezpośredni, wymierny wpływ na wydajność gotowego balonu, ponieważ wszelkie niespójności występujące w surowych rurkach mają tendencję do przenoszenia się na balon formowany z rozdmuchem. Zrozumienie tych zależności pomaga inżynierom ustalić priorytety, które specyfikacje rur mają największe znaczenie dla ich konkretnego urządzenia. Słaba koncentryczność w surowych rurkach zazwyczaj skutkuje nierówną grubością ścianek balonu po formowaniu z rozdmuchem, zwiększając ryzyko asymetrycznego punktu pęknięcia Niejednolita eliptyczność może powodować nierównomierne rozszerzanie się podczas napełniania, wpływając na kontakt balonu ze ścianą naczynia Różnice w tolerancji grubości ścianki bezpośrednio wpływają na stałość ciśnienia rozrywającego w całej partii produkcyjnej Zmienność wydłużenia pomiędzy partiami rur może przesunąć okno procesu formowania z rozdmuchem, wymagając ponownej walidacji parametrów procesu Właśnie dlatego inżynierowie urządzeń zazwyczaj wymagają danych wymiarowych na poziomie partii, w tym pomiarów koncentryczności i eliptyczności, zamiast polegać wyłącznie na specyfikacjach nominalnych podczas kwalifikowania nowego dostawcy rurek balonowych. Opcje dostosowywania rurek z trzonkiem balonu Projekty niestandardowych rurek balonowych zazwyczaj rozpoczynają się od docelowych wymagań dotyczących wydłużenia i ciśnienia rozrywającego, na podstawie których opracowywany jest dobór materiału i konstrukcja warstwy. Typowe żądania dostosowania obejmują następujące elementy. Wybór materiału pomiędzy nylonem, Pebaxem i innymi rodzinami polimerów w oparciu o zachowanie zgodności z docelowymi wartościami Liczba warstw i parowanie materiałów warstwowych w celu osiągnięcia określonego docelowego ciśnienia rozrywającego Dostosowanie wydłużenia w celu dopasowania do konkretnego okna procesu formowania z rozdmuchem Możliwość dostosowania wymiarowego w pełnym zakresie średnic wewnętrznych od 0,10 mm do 8,00 mm Wąska tolerancja produkcji do ± 0,01 mm dla zastosowań wymagających dużej precyzji Doświadczony zespół badawczo-rozwojowy współpracujący z wymaganiami inżyniera urządzenia dotyczącymi wydłużenia i ciśnienia rozrywającego może pomóc w skróceniu cyklu rozwojowego poprzez zawężenie opcji materiałów i procesów przed rozpoczęciem formalnej produkcji próbki. Kto produkuje medyczne rurki balonowe Ningbo Linstant Polymer Materials Co., Ltd. działa od 2014 roku jako profesjonalny producent i dostawca rurek medycznych OEM i ODM, zatrudniając obecnie ponad 400 pracowników w zakresie technologii wytłaczania, powlekania i obróbki końcowej medycznych rurek polimerowych. Dzięki szerokiemu doświadczeniu w wytłaczaniu firma dostarcza rurki balonowe charakteryzujące się wąskimi tolerancjami i dobrymi właściwościami mechanicznymi, zapewniającymi minimalną tolerancję ± 0,01 mm oraz produkcja pełnowymiarowa obejmująca zakres średnic wewnętrznych od 0,10 mm do 8,00 mm, w tym wszystkie popularne rozmiary stosowane w zastosowaniach wieńcowych, obwodowych i dużych średnicach. Dostępne są jedno-, dwu- i trójwarstwowe konstrukcje rurek balonowych, osiągające opór ciśnienia balonu wielowarstwowego 45-55 atm oraz doświadczony zespół badawczo-rozwojowy firmy może opracować niestandardowe rurki balonowe zgodnie z określonymi wymaganiami dotyczącymi wydłużenia i ciśnienia rozrywającego. Dobra koncentryczność i eliptyczność są utrzymywane przez cały czas produkcji, co zapewnia producentom urządzeń spójne, powtarzalne działanie balonów. Często zadawane pytania P1: Co to jest rurka balonowa medyczna? Medyczne rurki balonowe to precyzyjnie wytłaczane rurki polimerowe stosowane do formowania nadmuchiwanego segmentu balonu cewnika dylatacyjnego balonu w procesie formowania z rozdmuchem. P2: Do czego służy rurka balonowa? Służy do produkcji cewników balonowych do zabiegów takich jak rozszerzanie naczyń i zakładanie stentu, gdzie wymagane jest kontrolowane i przewidywalne rozszerzanie. P3: Jaka jest zgodność balonu? Zgodność balonu opisuje, o ile średnica balonu wzrasta wraz ze wzrostem ciśnienia napełniania, w zakresie od zachowania zgodnego, przez częściowo zgodne, do niezgodnego. P4: W jaki sposób rurka wpływa na działanie balonu? Koncentryczność, eliptyczność i tolerancja ścianek rurek bezpośrednio wpływają na jednorodność ścianek balonu, zachowanie przy rozszerzaniu i konsystencję ciśnienia rozrywającego po formowaniu z rozdmuchem. P5: Czy rurkę balonową można dostosować? Tak, materiał, liczba warstw, wydłużenie i parametry wymiarowe można dostosować, aby spełnić określone wymagania dotyczące ciśnienia rozrywającego i zgodności. P6: Kto produkuje medyczne rurki balonowe? Wyspecjalizowane firmy zajmujące się wytłaczaniem polimerów medycznych, posiadające możliwości OEM i ODM, produkują rurki balonowe, stosując kontrolowane procesy wytłaczania, aby spełnić rygorystyczne wymagania dotyczące tolerancji.

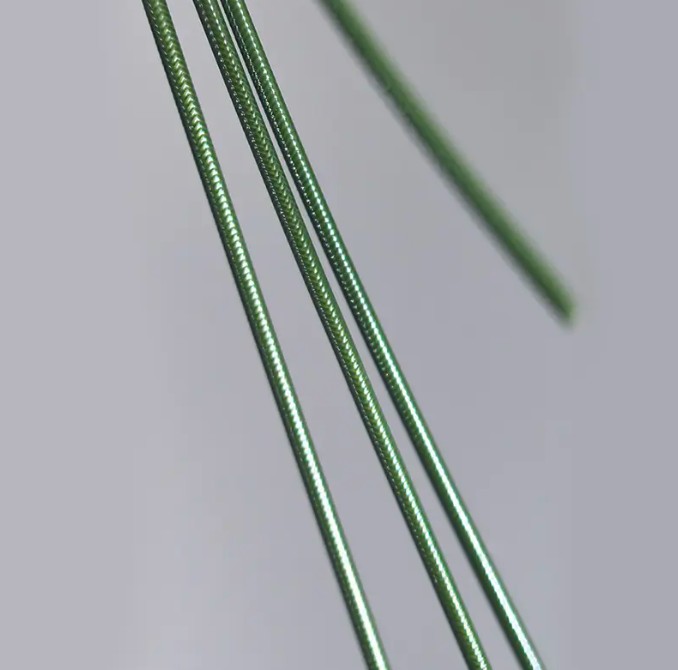

Szybka odpowiedź: podstawowa różnica między wzmocnioną a standardową rurką poliimidową Wzmocnione rurki poliimidowe zawierają metalowy oplot lub warstwę cewki w ściance poliimidu, podczas gdy standardowe rurki poliimidowe opierają się na samym polimerze, jeśli chodzi o wytrzymałość. Ta różnica konstrukcyjna oznacza wzmocnione rurki poliimidowe zapewnia znacznie wyższą odporność na załamania i przenoszenie momentu obrotowego , co czyni go preferowanym wyborem w przypadku dłuższych trzonków cewników i urządzeń, które muszą poruszać się po krętych naczyniach, podczas gdy standardowe rurki poliimidowe nadal nadają się do krótszych, mniej wymagających odcinków, gdzie priorytetem jest niższy profil. Ten przewodnik porównuje wzmocnione rurki poliimidowe w porównaniu do standardowego poliimidu wytrzymałości, elastyczności i danych dotyczących zastosowania, pomagając inżynierom urządzeń w podjęciu decyzji, która konstrukcja pasuje do danego cewnika lub mikrocewnika. Co to jest wzmocniona rurka poliimidowa? Wzmocnione rury poliimidowe buduje się poprzez dodanie warstwy drutu metalowego, zwykle ze stali nierdzewnej, do ścianki rury podczas procesu powlekania. Ta warstwa wzmacniająca jest całkowicie zamknięta pomiędzy wewnętrzną i zewnętrzną powłoką poliimidową, dzięki czemu wykończona rura zachowuje gładką powierzchnię wewnętrzną i zewnętrzną, zyskując jednocześnie znacznie wyższą wydajność mechaniczną niż niewzmocniona rura poliimidowa o tej samej grubości ścianki. Dwa typowe wzory zbrojenia Wzmocnienie plecione: cienkie druty są tkane krzyżowo wokół ścianki rury, co poprawia przenoszenie momentu obrotowego i odporność na ciśnienie rozrywające Wzmocnienie cewki: pojedynczy drut jest nawinięty spiralnie na całej długości rurki, co zapewnia elastyczność i odporność na załamania w stosunku do kontroli momentu obrotowego Rurka cewnika w oplocie i rurka wzmocniona cewką nie są produktami wymiennymi; prawidłowy wzór zależy od tego, czy w konstrukcji urządzenia priorytetem jest kontrola rotacyjna, np. w przypadku cewników sterowalnych, czy też płynne śledzenie dzięki zakrzywionej anatomii, jak w przypadku wielu zastosowań w mikrocewnikach. Dlaczego w rurkach medycznych stosuje się wzmocnienie Standardowe rurki poliimidowe już teraz charakteryzują się dużą wytrzymałością na rozciąganie ze względu na grubość ścianki, jednak długie i cienkie trzonki cewnika w dalszym ciągu stoją przed dwoma utrzymującymi się wyzwaniami: załamaniem podczas poruszania się po ostrych krzywiznach anatomicznych oraz utratą momentu obrotowego, gdy lekarz musi obrócić proksymalny koniec, aby kontrolować końcówkę dystalną. Wzmocnienie rozwiązuje oba problemy bezpośrednio, rozkładając obciążenie mechaniczne wzdłuż warstwy drutu, zamiast polegać wyłącznie na ściance polimeru. Wydajność przenoszenia momentu obrotowego według konstrukcji (%) 92% Wzmocniony plecionką 71% Wzmocniona cewka 39% Standardowy poliimid Jak pokazuje wykres, plecione wzmocnienie zapewnia najwyższą skuteczność przenoszenia momentu obrotowego dlatego też sterowane trzonki cewników wymagające precyzyjnej kontroli rotacji jeden do jednego zazwyczaj wymagają konstrukcji plecionej. Wzmocnienie cewki poprawia przenoszenie momentu obrotowego w porównaniu ze standardowym poliimidem, ale kładzie większy nacisk na elastyczność i odporność na załamania, podczas gdy standardowe rurki poliimidowe, pozbawione warstwy drutu, przenoszą proporcjonalnie mniejszą siłę obrotową na swojej długości. Czy wzmocnione rurki zwiększają odporność na załamania? Odporność na załamanie opisuje zdolność rurki do utrzymania wewnętrznej średnicy światła po zgięciu wokół małego promienia, co bezpośrednio wpływa na to, czy płyny, urządzenia lub prowadniki będą mogły w dalszym ciągu przechodzić przez cewnik podczas nawigacji. Poniższy wykres liniowy porównuje minimalny promień zgięcia przed rozpoczęciem ograniczenia strumienia świetlnego dla trzech typów konstrukcji, testowanych przy rosnących kątach zgięcia. Retencja światła a kąt zgięcia (%) 100 50 0 30° 60° 90° 120° 150° 180° Wzmocniona cewka Wzmocniony plecionką Standardowy poliimid Rurki wzmocnione cewką wykazują najsilniejszą retencję światła w miarę wzrostu kąta zgięcia, dlatego też w przypadku rurek mikrocewnika, które muszą przebiegać przez bardzo kręte ścieżki naczyniowe, bez ograniczania przepływu, często preferowane są konstrukcje cewek. Wzmocnienie plecione również wytrzymuje dobrze, choć nieco słabiej niż cewka przy ekstremalnych kątach zgięcia, ponieważ wzór skrzyżowanego drutu jest zoptymalizowany bardziej pod kątem momentu obrotowego niż elastyczności przy małym promieniu. Standardowe rurki poliimidowe bez warstwy drutu wykazują najbardziej gwałtowny spadek retencji światła wraz ze wzrostem kąta zgięcia, co potwierdza, że wzmocnienie znacząco poprawia odporność na załamania w wymagających ścieżkach anatomicznych. Wzmocniony i standardowy poliimid: pełne porównanie wydajności Oprócz indywidualnej odporności na moment obrotowy i załamanie, inżynierowie urządzeń muszą zazwyczaj rozważyć łącznie wiele kryteriów wydajności. Poniższa tabela radarowa porównuje standardowe rurki poliimidowe, wzmocnione oplotem i wzmocnione cewką pod kątem pięciu czynników istotnych dla konstrukcji trzonu cewnika. Standardowe vs plecione vs wzmocnione cewką Kontrola momentu obrotowego Odporność na załamania Smukłość profilu Możliwość śledzenia Ciśnienie rozrywające Wzmocniony plecionką Wzmocniona cewka Standardowy poliimid Wzmocnione przewody w oplocie uzyskują najwyższe wyniki w zakresie kontroli momentu obrotowego i odporności na ciśnienie rozrywające, wspierając urządzenia wymagające precyzyjnej reakcji obrotowej i wyższej tolerancji ciśnienia wewnętrznego, takie jak ścieżki wstrzykiwania kontrastu. Rurki wzmocnione cewką mają najlepsze wyniki pod względem możliwości śledzenia i pozostają konkurencyjne pod względem odporności na załamania, dzięki czemu dobrze nadają się do rurek mikrocewnika prowadzących małe, zakrzywione naczynia. Standardowe rurki poliimidowe uzyskują najwyższe wyniki pod względem smukłości profilu, ponieważ brak warstwy drutu pozwala ograniczyć całkowitą grubość ścianki do minimum, co pozostaje cenne w przypadku najbardziej dystalnych odcinków urządzenia o najmniejszej średnicy, gdzie wzmocnienie nie jest wymagane. Tabela odniesienia wymiarowego i mechanicznego Poniższa tabela przedstawia ogólne wymiary i mechaniczne punkty odniesienia dla trzech typów konstrukcji rurek, przydatne podczas planowania projektu cewnika na wczesnym etapie. Ogólne porównanie referencyjne standardowych rurek poliimidowych wzmocnionych cewką i wzmocnionych oplotem Budowa Typowa grubość ścianki Warstwa wzmacniająca Najlepiej nadaje się do Standardowy poliimid 0,006 mm - 0,020 mm Żadne Odcinki końcówek dystalnych, wymagania dotyczące małego profilu Wzmocniona cewka 0,015 mm - 0,035 mm Cewka spiralna jednoprzewodowa Trzonki mikrocewnika, kręte ścieżki Wzmocniony plecionką 0,020 mm - 0,050 mm Skrzyżowany warkocz z drutu Cewniki sterowalne, urządzenia o krytycznym momencie obrotowym Ponieważ warstwy wzmacniające zwiększają całkowitą grubość ścianki, inżynierowie często łączą typy konstrukcji wzdłuż pojedynczego trzonu cewnika, stosując mocniejszą wzmocnioną sekcję proksymalnie i cieńszą standardową sekcję poliimidową dystalnie, aby zrównoważyć wytrzymałość, profil i elastyczność na całej długości urządzenia. Tam, gdzie stosowane są wzmocnione przewody poliimidowe Wzmocnione rurki poliimidowe pojawiają się w szeregu kategorii urządzeń opartych na cewnikach, szczególnie tam, gdzie urządzenie musi przebyć znaczną odległość przez układ naczyniowy, zachowując jednocześnie integralność i kontrolę trzonu. Cewniki nerwowo-naczyniowe, gdzie precyzyjna nawigacja przez małe, zakrzywione naczynia mózgowe wymaga niezawodnej odporności na załamania Sterowane cewniki elektrofizjologiczne, w przypadku których do pozycjonowania końcówki niezbędna jest dokładna reakcja na moment obrotowy jeden do jednego Cewniki prowadzące i koszulki prowadzące, w których stabilny trzon wspiera przejście urządzeń wtórnych Urządzenia do obwodowego dostępu naczyniowego, w przypadku których dłuższe trzonki zwiększają ryzyko załamania bez wzmocnienia Cewniki do podawania leków i kontrastu, w przypadku których odporność na ciśnienie rozrywające umożliwia stosowanie wyższych ciśnień wstrzykiwania Wzmocniony poliimid jest powszechnie stosowany w cewnikach nerwowo-naczyniowych w szczególności dlatego, że urządzenia te muszą poruszać się po najbardziej krętych obszarach anatomii naczyń w organizmie, jednocześnie dostarczając stent, cewkę lub inne urządzenie terapeutyczne w dokładne miejsce, a zadanie to zależy w dużym stopniu zarówno od odporności na załamanie, jak i przewidywalnej odpowiedzi na moment obrotowy. Niestandardowe opcje wzmocnienia rurek cewnika Rurę wzmacniającą cewnik można dostosować do konkretnych wymagań urządzenia, dostosowując wzór drutu, skok i skład materiału warstwy wzmacniającej wraz z parametrami otaczającej powłoki poliimidowej. Regulowane parametry zbrojenia Liczba i kąt splotu oplotu wpływające na równowagę pomiędzy kontrolą momentu obrotowego a elastycznością Skok cewki i średnica drutu wpływające na odporność na załamania i ogólną sztywność wału Zmienne strefy sztywności wzdłuż pojedynczego wału, przejście od wzmocnionych do standardowych sekcji poliimidowych Grubość kapsułki, równoważąca całkowitą średnicę zewnętrzną z wydajnością mechaniczną Konstrukcje o zmiennej sztywności, w których gęstość zbrojenia zmienia się stopniowo wzdłuż długości trzonu, są coraz częściej wymagane w przypadku urządzeń, które wymagają sztywniejszej części proksymalnej w celu umożliwienia pchania w połączeniu z bardziej miękką, bardziej elastyczną sekcją dystalną w celu atraumatycznej nawigacji. Współpraca z producentem wzmocnionych rur: co należy sprawdzić Pozyskiwanie wzmocnionych rurek poliimidowych wiąże się z większą złożonością procesu niż w przypadku rurek standardowych, ponieważ etap wzmacniania drutu musi być ściśle kontrolowany, aby zachować spójne wymiary światła i uniknąć narażenia drutu na powierzchnię rurki. Kilka punktów weryfikacji może pomóc zmniejszyć ryzyko kwalifikacji podczas oceny dostawcy. Potwierdzenie posiadania certyfikatu ISO oraz udokumentowanego systemu zarządzania jakością w zakresie produkcji wzmocnionych przewodów medycznych Możliwość oplatania i zwijania we własnym zakresie zintegrowana z procesem powlekania poliimidem Doświadczenie w produkcji wałów o zmiennej sztywności lub wielostrefowych wzmocnionych wałów, a nie tylko jednolitych rur Obsługa przepływów pracy związanych z rozwojem OEM i ODM z próbną iteracją przed pełnym uruchomieniem produkcji Procedury postępowania ze sterylnymi rurkami, odpowiednie do produkcji w pomieszczeniach czystych lub w kontrolowanym środowisku Ningbo Linstant Polymer Materials Co., Ltd. działa od 2014 roku jako profesjonalny producent i dostawca rurek medycznych OEM i ODM, zatrudniając obecnie ponad 400 pracowników w zakresie technologii wytłaczania, powlekania i obróbki końcowej medycznych rurek polimerowych. Zaangażowanie firmy na rzecz producentów urządzeń medycznych koncentruje się na precyzji, bezpieczeństwie, różnorodnych możliwościach przetwarzania i stałej jakości produktów, obsługując zarówno standardowe, jak i wzmocnione konstrukcje rurek poliimidowych do zastosowań w cewnikach i mikrocewnikach. Jako kontraktowy producent rurek cewników firma w dalszym ciągu inwestuje w niezależne innowacje oraz własne badania i rozwój, aby wspierać zmieniające się wymagania dotyczące projektowania urządzeń. Często zadawane pytania P1: Co to są wzmocnione rurki poliimidowe? Wzmocnione rurki poliimidowe to rurki poliimidowe z metalowym oplotem lub warstwą drutu cewkowego osadzoną w ściance, zamknięte pomiędzy wewnętrzną i zewnętrzną powłoką poliimidową w celu zwiększenia wytrzymałości. P2: Co to jest pleciona rurka cewnika? W plecionych rurkach cewnika zastosowano krzyżujący się drut owinięty wokół ścianki rurki, aby poprawić przenoszenie momentu obrotowego i odporność na ciśnienie rozrywające, co jest idealne w przypadku urządzeń sterowanych. P3: Dlaczego w rurkach medycznych stosuje się wzmocnienie? Wzmocnienie poprawia odporność na załamania i przenoszenie momentu obrotowego, pomagając trzonom cewnika zachować integralność światła i kontrolę rotacji podczas nawigacji w układzie naczyniowym. P4: Czy wzmocnione rurki poprawiają możliwość pchania? Tak, dodana warstwa drutu rozkłada obciążenie mechaniczne wzdłuż wału, poprawiając pchalność i zmniejszając prawdopodobieństwo wyboczenia wału podczas przesuwania urządzenia. P5: Jaka jest odporność na zginanie cewników? Odporność na załamanie odnosi się do zdolności rurki do utrzymania kształtu wewnętrznego światła po zgięciu, zapobiegając ograniczeniom przepływu lub problemom z przejściem urządzenia podczas nawigacji. P6: Jak wytrzymała jest wzmocniona rurka poliimidowa? Wzmocnione konstrukcje generalnie wykazują znacznie wyższe przenoszenie momentu obrotowego i odporność na ciśnienie rozrywające w porównaniu ze standardowymi rurami poliimidowymi o tej samej grubości ścianki. P7: W jakich urządzeniach zastosowano wzmocnione rurki? Wzmocnione rurki poliimidowe są powszechnie stosowane w cewnikach nerwowo-naczyniowych, sterowanych cewnikach elektrofizjologicznych, cewnikach prowadzących oraz urządzeniach do podawania leków lub kontrastu. P8: Czy w cewnikach nerwowo-naczyniowych stosuje się wzmocniony poliimid? Tak, wzmocniony poliimid jest szeroko stosowany w cewnikach nerwowo-naczyniowych, ponieważ urządzenia te wymagają niezawodnej odporności na załamania i kontroli momentu obrotowego w krętych naczyniach mózgowych.

Szybka odpowiedź: co Medyczne rurki poliimidowe Służy do Medyczne rurki poliimidowe to cienkościenne rurki polimerowe stosowane wewnątrz cewników, mikrocewników i innych urządzeń małoinwazyjnych, gdzie wysoka wytrzymałość na rozciąganie, odporność chemiczna i precyzja wymiarowa są wymagane w bardzo małej średnicy. Jest on najczęściej stosowany do trzonków mikrocewników, wkładek prowadników i elementów systemu wprowadzającego, ponieważ można go wytłaczać przy średnicach wewnętrznych tak małych jak 0,10 mm, zachowując jednocześnie wąskie tolerancje przy wielokrotnym zginaniu. W tym przewodniku opisano właściwości materiałów, kwestie produkcyjne i dane dotyczące zastosowań medyczne rurki poliimidowe , z wizualnymi porównaniami pomagającymi inżynierom urządzeń i zespołom zaopatrzeniowym ocenić poliimid w porównaniu z innymi popularnymi materiałami na przewody, takimi jak PTFE i wykładziny na bazie nylonu. Co to jest medyczna rurka poliimidowa? Węże poliimidowe (PI) firmy LINSTANT produkowane są poprzez nakładanie ciekłej żywicy poliimidowej w kolejnych warstwach na wyjmowany trzpień, a następnie utwardzanie każdej warstwy w wysokiej temperaturze aż do uzyskania pożądanej grubości ścianki. To proces oparty na powlekaniu, a nie samo tradycyjne wytłaczanie, umożliwia dotarcie do rur poliimidowych ultra cienkie ścianki przy jednoczesnym zachowaniu integralności strukturalnej przy bardzo małych średnicach, co jest trudne do osiągnięcia w przypadku wielu innych materiałów na rury polimerowe. Charakterystyka materiału rdzenia Wysoka wytrzymałość na rozciąganie w stosunku do grubości ścianki, ułatwiająca wpychanie w trzonki cewnika Silna stabilność wymiarowa w powtarzających się cyklach zginania i momentu obrotowego Odporność chemiczna na większość rozpuszczalników i procesów sterylizacji stosowanych przy montażu urządzeń Wysoka tolerancja temperaturowa, wspierająca długotrwałą pracę powyżej 350°C i krótkotrwałą ekspozycję do 450°C Dobra biokompatybilność do zastosowań z wewnętrznym kontaktem z pacjentem Ze względu na to połączenie wytrzymałości i precyzji rurki poliimidowe są powszechnie stosowane jako zewnętrzna lub pośrednia warstwa strukturalna w wielowarstwowych konstrukcjach rurek cewników, często w połączeniu ze smarującym materiałem wyściółki wewnętrznej. Dlaczego poliimid jest stosowany w budowie cewników i mikrocewników Rurka cewnika i mikrocewnika musi równoważyć trzy konkurencyjne potrzeby: wystarczająco mały profil, aby poruszać się po wąskich naczyniach, wystarczającą wytrzymałość kolumny, aby można ją było przepchnąć przez ciało bez załamywania, oraz wystarczającą elastyczność, aby śledzić zakrzywioną anatomię. Rurki poliimidowe zapewniają tę równowagę lepiej niż wiele alternatywnych materiałów przy bardzo małych średnicach, dlatego są powszechnie wybierane przy budowie rurek mikrocewnika. Wytrzymałość na rozciąganie według materiału rury (względna, punkt środkowy zakresu MPa) 231 MPa Poliimid (PI) 31 MPa PTFE 45 MPa Nylon (PA12) 20 MPa Pebax Jak pokazano powyżej, wytrzymałość poliimidu na rozciąganie jest znacznie wyższa niż PTFE, nylonu czy Pebaxu przy porównywalnej grubości ścianek, co pozwala inżynierom zajmującym się urządzeniami na zmniejszenie grubości ścianek przy jednoczesnym spełnieniu wymagań strukturalnych. Jest to szczególnie cenne w przypadku rurek mikrocewnika, gdzie każdy ułamek milimetra grubości ścianki bezpośrednio wpływa na osiągalną średnicę światła wewnętrznego i ogólny profil urządzenia. Czy poliimid jest lepszy niż PTFE? Porównanie bezpośrednie Poliimid i PTFE są często stosowane razem, a nie jako bezpośrednie zamienniki, ponieważ każdy materiał zapewnia inną charakterystykę działania gotowego zespołu rurki cewnika. Poniższa tabela radarowa porównuje oba materiały oraz konstrukcję kompozytową PI/PTFE, według pięciu kryteriów wydajności we względnej skali 1-10. PI vs PTFE vs Kompozyt PI/PTFE Wytrzymałość na rozciąganie Smarowność Możliwość stosowania cienkich ścian Sztywność strukturalna Odporność chemiczna Poliimid PTFE Kompozyt PI/PTFE Poliimid wyraźnie przoduje pod względem wytrzymałości na rozciąganie, cienkościenności i sztywności strukturalnej, dlatego często stosuje się go jako zewnętrzną warstwę konstrukcyjną trzonu cewnika. PTFE natomiast osiąga najwyższe wyniki pod względem smarowności, co czyni go preferowanym materiałem na wewnętrzną powierzchnię światła, gdzie prowadniki i inne urządzenia muszą ślizgać się przy minimalnym tarciu. A Konstrukcja kompozytowa PI/PTFE łączy w sobie obie zalety, wykorzystując warstwę PI, aby zapobiec deformacji i zapewnić podatność na przepychanie, podczas gdy warstwa PTFE utrzymuje gładką ściankę wewnętrzną, dlatego konstrukcje kompozytowe są powszechne w konstrukcjach rurek cewników o wysokiej wydajności. Standardowe wymiary i odniesienie do grubości ścianki Ponieważ rurki poliimidowe są produkowane w procesie powlekania warstwowego, a nie samego bezpośredniego wytłaczania, grubość ścianki można kontrolować z dużą precyzją. Poniższa tabela przedstawia typowe zakresy wymiarowe, do których odwołują się na wczesnym etapie projektowania urządzenia. Ogólne odniesienie wymiarowe dla rurek poliimidowych klasy medycznej według kategorii zastosowania Zastosowanie Typowa średnica wewnętrzna Typowa grubość ścianki Wspólna konstrukcja Trzon mikrocewnika 0,10 mm - 0,60 mm 0,006 mm - 0,015 mm Jednowarstwowy PI Wkładka prowadnika 0,15 mm - 0,80 mm 0,008 mm - 0,020 mm Kompozyt PI/PTFE Osłona systemu podawania 0,50 mm - 2,00 mm 0,02 mm - 0,05 mm Wielowarstwowy PI Rurka wprowadzająca/dostępowa 1,00 mm - 5,00 mm 0,03 mm - 0,08 mm Wzmocnione PI Podczas gdy standardowy zakres średnic wewnętrznych dla większości zastosowań rurek poliimidowych mieści się pomiędzy 0,10 mm i 2 mm w ostatnich latach rozszerzyły się możliwości produkcji masowej, obsługując średnice wewnętrzne do 5,00 mm w przypadku większych elementów systemów dostarczania i rurek dostępowych. Odporność na temperaturę i chemikalia Odporność na temperaturę jest kluczowym wyróżnikiem rurek poliimidowych, szczególnie na etapach produkcji urządzeń, takich jak łączenie rozpływowe, obróbka laserowa lub cykle sterylizacji wymagające podwyższonych temperatur. Poniższy wykres liniowy przedstawia względną stabilność mechaniczną rurek poliimidowych w rosnącym zakresie temperatur w porównaniu ze standardowym materiałem rurek na bazie nylonu. Względna stabilność mechaniczna w funkcji temperatury (%) 100 50 0 100C 150C 200C 250C 300C 350C Poliimid Tubing Węże na bazie nylonu Rurki poliimidowe zachowują wysoki procent swojej stabilności mechanicznej nawet w temperaturach sięgających 300°C i więcej, zapewniając długotrwała temperatura pracy powyżej 350°C i krótkotrwała ekspozycja do 450°C. Dla porównania, rurki na bazie nylonu zaczynają tracić stabilność strukturalną na długo przed osiągnięciem tych temperatur, co ogranicza ich przydatność w procesach produkcyjnych obejmujących łączenie na gorąco lub etapy sterylizacji w wysokiej temperaturze. Zagadnienia dotyczące biokompatybilności i sterylizacji W przypadku każdego komponentu mającego bezpośredni lub pośredni kontakt z pacjentem podstawowe wymagania stanowią testy zgodności biologicznej i sterylizacji. Rury poliimidowe przeznaczone do użytku w urządzeniach medycznych są ogólnie oceniane w oparciu o uznane ramy oceny biologicznej, o których mowa w ISO10993 , międzynarodowa norma biologicznej oceny wyrobów medycznych, która obejmuje badania cytotoksyczności, uczulenia i podrażnienia odpowiednie dla elementów cewnika i mikrocewnika (Międzynarodowa Organizacja Normalizacyjna, ISO 10993). Zgodność ze sterylizacją Rury poliimidowe na ogół zachowują stabilność wymiarową i mechaniczną w przypadku powszechnych metod sterylizacji stosowanych w produkcji wyrobów medycznych, w tym tlenku etylenu (EtO), napromieniania gamma i procesów w autoklawie parowym, ze względu na ich odporność na wysoką temperaturę i stabilność chemiczną. Ta szeroka kompatybilność jest jednym z powodów, dla których poliimid jest często wybierany na komponenty, które muszą zachować spójność wymiarową po końcowej sterylizacji. Sterylizacja tlenkiem etylenu (EtO): powszechnie stosowana do gotowych zespołów cewnika Promieniowanie gamma: odpowiednie, biorąc pod uwagę stabilność chemiczną i radiacyjną poliimidu Autoklaw parowy: wspierany przez zakres działania poliimidu w wysokich temperaturach Gdzie stosowane są medyczne rurki poliimidowe Rury poliimidowe są określone dla szeregu kategorii urządzeń minimalnie inwazyjnych. Poniższa tabela podsumowuje typowe obszary zastosowań i główny powód, dla którego wybrano poliimid dla każdego z nich. Typowe zastosowania wyrobów medycznych dla rurek poliimidowych i kompozytowych PI/PTFE Kategoria urządzenia Podstawowy wymóg Preferowana konstrukcja Mikrocewniki nerwowo-naczyniowe Bardzo mały profil, duża możliwość pchania Jednowarstwowy PI Prowadnice Niskie tarcie, przenoszenie momentu obrotowego Kompozyt PI/PTFE Systemy dostarczania kardiologicznego Odporność na załamania, stabilność wymiarowa Wielowarstwowy PI Kanały narzędzi endoskopowych Odporność chemiczna, cienka ścianka Powlekany PI Osłony dostępu diagnostycznego Stały prześwit, stabilność sterylizacji Wzmocnione PI W przypadku niemal wszystkich tych kategorii podstawowe wymagania są spójne: inżynierowie potrzebują materiału, z którego wykonane są rurki, które po sterylizacji zachowują precyzyjny, powtarzalny wymiar światła, a jednocześnie wytrzymują naprężenia mechaniczne związane z poruszaniem się w układzie naczyniowym, co stanowi podstawowy profil wytrzymałości rurek z poliimidu klasy medycznej. Niestandardowe rurki poliimidowe: jakie inżynierowie urządzeń mogą określić Niestandardowe projekty OEM rur medycznych zazwyczaj obejmują dostosowanie kilku parametrów wykraczających poza podstawową średnicę wewnętrzną i zewnętrzną. Opatentowane podejście do formułowania żywicy PI pozwala producentom dostosować moduł, wytrzymałość na rozciąganie, wydłużenie i kolor, aby dopasować je do konkretnych wymagań urządzenia. Często niestandardowe parametry Dostosowanie modułu i wydłużenia w celu zrównoważenia elastyczności z możliwością pchania dla określonej konstrukcji cewnika Redukcja grubości ścianki poprzez wieloprzebiegowy proces powlekania ultracienkich rur poliimidowych Kodowanie kolorami dla zespołów urządzeń o wielu prześwitach i wielu elementach Zwiększenie przyczepności, umożliwiające bezpośrednie łączenie z materiałami takimi jak nylon i TPU bez dodatkowej obróbki powierzchni Powłoka kompozytowa z PTFE do zastosowań wymagających zarówno wytrzymałości, jak i smarności ścianek wewnętrznych Możliwość bezpośredniego łączenia bez obróbki powierzchni jest praktyczną zaletą podczas montażu urządzenia, ponieważ zmniejsza liczbę etapów przetwarzania niezbędnych do połączenia rurek poliimidowych z sąsiednimi elementami w cewniku wykonanym z wielu materiałów. Współpraca z producentem rurek medycznych: co należy sprawdzić Producenci urządzeń zaopatrujący się w elementy rurek poliimidowych powinni przed sfinalizowaniem projektu potwierdzić kontrolę procesu dostawcy, dokumentację jakości i doświadczenie w zakresie konkretnych zastosowań. Kilka kluczowych punktów weryfikacji może pomóc zmniejszyć ryzyko kwalifikacji podczas opracowywania urządzenia. Potwierdzenie posiadania certyfikatu ISO i udokumentowanego systemu zarządzania jakością w zakresie produkcji rurek medycznych Własne możliwości wytłaczania, powlekania i przetwarzania końcowego zamiast zlecanych na zewnątrz podetapów Doświadczenie w produkcji precyzyjnie wytłaczanych rur poliimidowych w wymaganym zakresie średnic Wsparcie dla procesów rozwoju OEM i ODM, w tym iteracja próbek przed pełną produkcją Udokumentowane procedury postępowania ze sterylnymi rurkami w przypadku produkcji w pomieszczeniach czystych lub w kontrolowanych warunkach Ningbo Linstant Polymer Materials Co., Ltd. działa od 2014 roku jako producent rur medycznych OEM i ODM, zatrudniając obecnie ponad 400 pracowników i specjalizująca się w technologiach wytłaczania, powlekania i przetwarzania końcowego medycznych rurek polimerowych. Opatentowane przez firmę podejście do żywicy PI umożliwia dostosowanie modułu, wytrzymałości, wydłużenia i koloru rurek poliimidowych, a proces powlekania umożliwia stosowanie cieńszych ścianek, podczas gdy rurki poliimidowe zapewniają bezpośrednią kompatybilność wiązania z materiałami takimi jak nylon i TPU bez obróbki powierzchniowej. Poza standardowym zakresem średnic wewnętrznych od 0,10 mm do 2 mm, firma jest w stanie masowo produkować rurki poliimidowe o średnicach wewnętrznych do 5,00 mm , a jego przewody zostały zaprojektowane z myślą o długotrwałych temperaturach roboczych powyżej 350°C z krótkotrwałą odpornością do 450°C, a także dobrą biokompatybilność w zastosowaniach w urządzeniach medycznych. Często zadawane pytania P1: Co to są medyczne rurki poliimidowe? Medyczne rurki poliimidowe to cienkościenne rurki polimerowe o wysokiej wytrzymałości, wytwarzane w procesie powlekania warstwowego, powszechnie stosowane w trzonkach cewników i mikrocewników oraz innych minimalnie inwazyjnych elementach urządzeń. P2: Dlaczego warto stosować poliimid w cewnikach? Poliimid provides high tensile strength and dimensional stability at very thin wall thicknesses, helping catheter shafts maintain pushability and kink resistance within a small profile. P3: Czy poliimid jest lepszy niż PTFE? Poliimid and PTFE serve different roles: polyimide offers higher strength and thin-wall capability, while PTFE offers superior lubricity, which is why the two are often combined in composite tubing. P4: Z czego wykonana jest rurka mikrocewnika? Rurki mikrocewnika są zwykle wykonane z poliimidu, w postaci pojedynczej warstwy lub jako część konstrukcji kompozytowej PI/PTFE, aby uzyskać małe średnice przy wystarczającej wytrzymałości. P5: Czy rurki poliimidowe można sterylizować? Tak, rurki poliimidowe zasadniczo zachowują stabilność wymiarową w przypadku typowych metod sterylizacji, w tym tlenku etylenu, napromieniowania gamma i procesów w autoklawie parowym. P6: Czy poliimid jest biokompatybilny? Rury z poliimidu klasy medycznej są ogólnie oceniane pod kątem kryteriów oceny biologicznej ISO 10993 i wykazują dobrą biokompatybilność z urządzeniami mającymi kontakt z pacjentem. P7: Do czego służą rurki poliimidowe? Stosowany jest w mikrocewnikach, prowadnicach, systemach podawania serca i naczyń nerwowo-naczyniowych, kanałach instrumentów endoskopowych i innych zastosowaniach wymagających mocnego, cienkościennego światła. P8: Jakie rozmiary są dostępne węży poliimidowych? Standardowe średnice wewnętrzne zazwyczaj mieszczą się w zakresie od 0,10 mm do 2 mm, a możliwość produkcji masowej sięga do 5,00 mm w przypadku większych elementów systemów dostarczania i rurek dostępowych.

Medyczne rurki trawione PTFE to rurka z politetrafluoroetylenu o zmodyfikowanej powierzchni, zaprojektowana tak, aby przezwyciężyć nieodłączną nieprzylepność PTFE, umożliwiając niezawodne łączenie w wielowarstwowych zespołach cewników, konstrukcjach cewników balonowych i szerokiej gamie zastosowań w urządzeniach medycznych. Proces wytrawiania zmienia chemicznie powierzchnię PTFE na poziomie mikroskopowym, tworząc miejsca reaktywne, które umożliwiają bezpieczne wiązanie klejów, powłok i warstw typu overmolding – możliwości, której nieobrobiony PTFE po prostu nie jest w stanie zapewnić. Dla producentów wyrobów medycznych oznacza to, że wytrawiona PTFE wyściółka cewników może służyć jako najbardziej wewnętrzna warstwa smarna, jednocześnie integrując się strukturalnie z plecionymi lub zwiniętymi warstwami wzmacniającymi i materiałami płaszcza zewnętrznego. W rezultacie powstał cewnik, który zapewnia zarówno niskie tarcie jak w przypadku PTFE, jak i integralność mechaniczną niezbędną do poruszania się po złożonej anatomii naczyń. W tym artykule omówiono wszystko, co inżynierowie, specjaliści ds. zaopatrzenia i zespoły badawczo-rozwojowe powinni wiedzieć o precyzyjnych medycznych rurkach trawionych PTFE — od wiedzy naukowej dotyczącej modyfikacji powierzchni po specyfikacje produkcyjne, dane dotyczące wydajności łączenia i wybór odpowiedniego niestandardowego rozwiązania rurki trawionego PTFE do danego zastosowania. Dlaczego PTFE wymaga obróbki powierzchniowej wyrobów medycznych PTFE jest jednym z najbardziej obojętnych chemicznie materiałów znanych nauce. Jego struktura wiązań węgiel-fluor nadaje mu energię powierzchniową około 18–20 mN/m — znacznie poniżej progu około 35 mN/m wymaganego przez większość klejów do prawidłowego wiązania. To właśnie sprawia, że ​​PTFE jest tak cenny jako wyściółka cewnika (minimalne tarcie, maksymalna biokompatybilność), a jednocześnie sprawia, że ​​praca z nim w zespołach laminowanych lub formowanych metodą overmoldingu jest tak trudna. Obróbka powierzchni PTFE w urządzeniach medycznych rozwiązuje ten paradoks. Poprzez selektywne modyfikowanie chemii powierzchni bez zmiany właściwości objętościowych rury, trawienie przekształca zewnętrzną warstwę w wiążące podłoże, zachowując jednocześnie smarowność wewnętrznego otworu. Trzy główne metody modyfikacji powierzchni PTFE stosowane w zastosowaniach medycznych to wytrawianie naftalenem sodu, obróbka plazmowa i ablacja laserowa – każda z nich wiąże się z różnymi kompromisami w zakresie głębokości modyfikacji, jednolitości, skalowalności i kosztów. Wśród nich trawienie chemiczne na bazie sodu pozostaje branżowym punktem odniesienia w produkcji cewników, ponieważ zapewnia stały, mierzalny wzrost energii powierzchniowej – zwykle podnosząc ją do 50–70 mN/m — i tworzy trwałą warstwę łączącą, która wytrzymuje cykle sterylizacji, uwodnienie i obciążenia mechaniczne w środowiskach klinicznych. Porównanie energii powierzchniowej: nieobrobiony i trawiony PTFE Energia powierzchniowa (mN/m): nieobrobiony vs wytrawiony PTFE 0 20 40 60 70 ~19 mN/m Nieobrobiony PTFE 35 mN/m Min. Klej Próg ~60 mN/m Wytrawiony PTFE Powyższy wykres ilustruje ogromną różnicę w energii powierzchniowej pomiędzy nieobrobionym PTFE i chemicznie trawionym PTFE. Nieobrobiony PTFE znajduje się znacznie poniżej minimalnego progu wymaganego do klejenia , dzięki czemu skutecznie nie łączy się w standardowych procesach laminowania. Po wytrawieniu sodem energia powierzchniowa wzrasta do około 60 mN/m — prawie trzykrotnie w stosunku do wartości wyjściowej — zapewniając silną przyczepność. Ta transformacja leży u podstaw każdego niezawodnego wielowarstwowego zestawu cewnika z wyściółką trawioną PTFE. Proces wytrawiania PTFE w zastosowaniach medycznych: krok po kroku Zrozumienie procesu trawienia PTFE w zastosowaniach medycznych pomaga zespołom zaopatrzeniowym zadawać właściwe pytania i pomaga inżynierom w określeniu odpowiednich kontroli jakości. Proces ten jest bardziej złożony niż zwykłe zanurzanie rurek w kąpieli chemicznej — każdy etap ma krytyczne parametry, które określają konsystencję i działanie gotowego produktu. Etap 1: Kontrola przychodzącego materiału Surowe rurki PTFE są sprawdzane pod kątem dokładności wymiarowej, jednorodności ścianek i czystości powierzchni przed wprowadzeniem na linię wytrawiania. Tolerancje wymiarowe na tym etapie bezpośrednio wpływają na konsystencję modyfikacji powierzchni — niejednorodne ściany trawią się nierównomiernie, tworząc słabe punkty na styku klejenia. Etap 2: Czyszczenie wstępne Rurki są czyszczone za pomocą kontrolowanego rozpuszczalnika lub procesów mycia ultradźwiękowego w celu usunięcia środków antyadhezyjnych, cząstek stałych i olejów powierzchniowych, które w przeciwnym razie zakłócałyby kontakt chemiczny podczas trawienia. Ten krok ma kluczowe znaczenie dla uzyskania jednolitej modyfikacji na całej długości rury. Etap 3: Trawienie chemiczne Oczyszczone rurki poddaje się działaniu odczynnika trawiącego na bazie sodu w kontrolowanych warunkach temperatury i czasu. Odczynnik rozrywa wybrane wiązania CF na powierzchni, zastępując je grupami karbonylowymi, hydroksylowymi i nienasyconymi grupami węglowymi, które reagują z klejami i podkładami. Czas ekspozycji, temperatura i stężenie odczynnika muszą być ściśle kontrolowane — nadmierne trawienie powoduje degradację powierzchni, natomiast niedotrawienie pozostawia niewystarczającą ilość miejsc reaktywnych. Etap 4: Neutralizacja i płukanie Pozostałości odczynnika są neutralizowane i dokładnie spłukiwane, aby zapobiec ciągłemu atakowi chemicznemu powierzchni PTFE i zapewnić biokompatybilność gotowej części. Niecałkowita neutralizacja jest częstą przyczyną niespójności wiązania między partiami. Etap 5: Suszenie i pakowanie Wytrawione rurki suszy się w kontrolowanych warunkach i pakuje w szczelne, chroniące przed światłem torebki. Wytrawione powierzchnie PTFE są reaktywne — wystawienie na działanie światła UV, podwyższonej wilgotności lub zanieczyszczeń w powietrzu powoduje z czasem degradację zmodyfikowanej warstwy. Okres przydatności do spożycia jest zwykle określony na 12 miesięcy od daty wytrawienia jeśli jest przechowywany w zalecanych warunkach. Ocena krytyczności procesu według etapu (skala 0–10) Kontrola przychodząca Wstępne czyszczenie Trawienie chemiczne Neutralizacja Suszenie i pakowanie 6.0 7.5 10 8.5 5.5 0 2 4 6 8 10 Ta tabela oceny krytyczności odzwierciedla względny wpływ każdego etapu procesu na końcową wydajność wiązania Rurki trawione PTFE do wyrobów medycznych . Etap trawienia chemicznego jest jednomyślnie uznawany za etap o najwyższym ryzyku — małe odchylenia w stężeniu odczynnika, temperaturze lub czasie przebywania powodują nadmierny wpływ na wyniki energii powierzchniowej. Neutralizacja następuje ściśle, ponieważ niewystarczające zatrzymanie reakcji prowadzi do ciągłej degradacji powierzchni, która może nie być widoczna aż do momentu związania lub sterylizacji. Czyszczenie wstępne, choć często pomijane, jest etapem najczęściej kojarzonym z sporadycznymi awariami klejenia w środowiskach produkcyjnych. Zrozumienie tych rankingów krytyczności pomaga producentom odpowiednio kierować kontrolami procesów i przychodzącymi zasobami inspekcji. Kluczowe zastosowania: Tam, gdzie stosowane są medyczne rurki trawione PTFE Łączone rurki PTFE klasy medycznej stanowią podstawowy element szerokiego spektrum minimalnie inwazyjnych i interwencyjnych wyrobów medycznych. Unikalne połączenie smarowności, obojętności chemicznej i – po wytrawieniu – zdolności wiązania sprawia, że ​​jest to preferowany materiał wykładzinowy w zastosowaniach, w których liczy się zarówno wydajność, jak i łatwość produkcyjna. Produkcja cewników Medyczne rurki trawione PTFE do produkcji cewników to największy pojedynczy segment zastosowań. W przypadku cewnika wielowarstwowego wyściółka z PTFE tworzy najbardziej wewnętrzną warstwę, zapewniając powierzchnię o niskim tarciu, która umożliwia przejście prowadników, stentów i środków kontrastowych przy minimalnym oporze. Wytrawiona powierzchnia zewnętrzna łączy się z warstwą wzmacniającą plecionki lub cewki, która jest następnie obtryskiwana płaszczem z elastomeru termoplastycznego. Bez niezawodnego wytrawiania rozwarstwienie pod wpływem stresu klinicznego stanowi stałe ryzyko. Projekt cewnika balonowego Rurki PTFE do konstrukcji cewników balonowych wymagają szczególnie precyzyjnej modyfikacji powierzchni, ponieważ powierzchnia łącząca musi wytrzymywać powtarzające się ciśnienia napełniania — czasami przekraczające 20 atm w zastosowaniach do angioplastyki — przy jednoczesnym zachowaniu elastyczności i odporności na załamania. Wytrawiony trzonek PTFE łączy się z materiałem balonu (zwykle nylonem lub PET) w części bliższej i dalszej części stożka, tworząc hermetyczne uszczelnienie, które musi działać niezawodnie przez tysiące cykli zginania. Urządzenia do dostępu nerwowo-naczyniowego i peryferyjnego Rurki trawione PTFE o małej średnicy — często o średnicy zewnętrznej poniżej 1,5 mm i grubości ścianek zaledwie 0,025 mm — są coraz częściej stosowane w mikrocewnikach nerwowo-naczyniowych, gdzie najważniejsza jest możliwość śledzenia i przesuwania w krętych obszarach anatomicznych. Modyfikacja powierzchni musi być jednolita nawet przy tych mikrowymiarach, co stanowi wyzwanie produkcyjne, które oddziela producentów precyzyjnych rurek trawionych PTFE od dostawców towarów. Systemy dostarczania i drenażu leków Szeroka odporność chemiczna PTFE sprawia, że idealnie nadaje się do systemów podawania leków, w których rurka styka się z agresywnymi preparatami farmaceutycznymi. Wytrawione rurki PTFE umożliwiają bezpieczne mocowanie złączy, kolektorów i zaworów za pomocą klejów strukturalnych, umożliwiając montaż złożonych systemów zarządzania płynami bez mechanicznych elementów złącznych, które zwiększałyby objętość lub stwarzały ryzyko związane z cząstkami stałymi. Zastosowanie Typowy zakres OD Grubość ścianki Podstawowe podłoże wiążące Cewniki naczyniowe 1,5 – 8,0 mm 0,05 – 0,30 mm Nylon, PEBA, poliuretan Cewniki balonowe 2,0 – 6,0 mm 0,05 – 0,15 mm PET, nylon Mikrocewniki nerwowo-naczyniowe 0,5 – 1,5 mm 0,025 – 0,08 mm PEBA, poliimid Systemy dostarczania leków 1,0 – 5,0 mm 0,10 – 0,25 mm Kleje akrylowe, silikonowe Osłony drenażowe i dostępowe 3,0 – 12,0 mm 0,15 – 0,40 mm Poliuretan, PEBA Tabela 1: Typowe specyfikacje wymiarowe rurek medycznych trawionych PTFE w kluczowych kategoriach zastosowań Procesy produkcyjne: wytłaczanie swobodne, wytłaczanie trzpieniowe i powlekanie zanurzeniowe Właściwości mechaniczne, tolerancje wymiarowe i charakterystyka powierzchni rurek trawionych PTFE są zasadniczo określone przez metodę produkcji zastosowaną do uformowania rury podstawowej. W branży stosowane są trzy podstawowe procesy, każdy dostosowany do różnych zakresów wymiarowych i wymagań wydajnościowych. Bezpłatne wytłaczanie W wyniku swobodnego wytłaczania powstają rurki PTFE bez wewnętrznego trzpienia. Najlepiej nadaje się do rur o większej średnicy (zwykle powyżej 4 mm OD), gdzie równomierność grubości ścianki jest mniej krytyczna. Proces ten zapewnia wysoką wydajność i niższe koszty oprzyrządowania, ale ma ograniczenia w osiąganiu wąskich tolerancji średnicy wewnętrznej wymaganych w przypadku precyzyjnych kanałów drutu prowadzącego. Modyfikacja powierzchni poprzez trawienie jest prosta w przypadku rur wytłaczanych swobodnie ze względu na stałą geometrię ścianek. Wytłaczanie z trzpieniem Wytłaczanie na trzpieniu zapewnia najwęższe tolerancje wymiarowe dostępne w rurkach PTFE, z kontrolą średnicy wewnętrznej aż do ±0,013 mm w konfiguracjach precyzyjnych. Trzpień określa geometrię otworu podczas spiekania, co skutkuje wyjątkowo gładką powierzchnią wewnętrzną o współczynniku tarcia tak niskim jak 0,04. Proces ten stanowi standard dla cienkościennych rurek trawionych PTFE stosowanych we wkładkach cewników naczyniowych i nerwowo-naczyniowych. Po wytłaczaniu trzpień jest usuwany, a powierzchnia rury podlega modyfikacji jedynie na jej zewnętrznej powierzchni, zachowując smarowność otworu. Powłoka zanurzeniowa Powlekanie zanurzeniowe polega na osadzeniu cienkiej warstwy PTFE na trzpieniu lub podłożu poprzez wielokrotne zanurzanie jej w dyspersji PTFE i spiekanie pomiędzy warstwami. Proces ten służy do tworzenia ultracienkich wkładek z PTFE (czasami o całkowitej grubości ścianki wynoszącej 12–25 mikronów), których nie można uzyskać metodą wytłaczania. Wielowarstwowe konstrukcje wkładek z PTFE cewników zbudowane poprzez powlekanie zanurzeniowe zapewniają wyjątkową zgodność ze złożonymi geometriami trzpienia, umożliwiając wprowadzenie wkładek stożkowych lub o zmiennej średnicy. Trawienie powierzchni wykładzin powlekanych zanurzeniowo wymaga starannej kontroli procesu, aby uniknąć przedostania się przez cienką ściankę. Porównanie procesów produkcyjnych (wykres radarowy) Tolerancja identyfikacyjna Cienkość ściany Przepustowość Efektywność kosztowa Kompatybilność z trawieniem Bezpłatne wytłaczanie Wytłaczanie trzpienia Powłoka zanurzeniowa Wykres radarowy zapewnia wielowymiarowy obraz porównania trzech procesów produkcyjnych w oparciu o kryteria najważniejsze dla inżynierów urządzeń medycznych. Przewody do wytłaczania trzpienia w kontroli tolerancji ID i zgodności z trawieniem co czyni go preferowanym wyborem w przypadku precyzyjnych wkładek cewników, w których dokładność wymiarowa wpływa na wydajność urządzenia. Powlekanie zanurzeniowe umożliwia uzyskanie najcieńszych możliwych ścianek, ale wiąże się z niższą wydajnością i wyższym kosztem jednostkowym, co czyni je najbardziej odpowiednimi do specjalistycznych zastosowań neuronaczyniowych lub ultraniskoprofilowych. Wytłaczanie swobodne zapewnia najlepszą efektywność kosztową i wydajność w przypadku rur o większej średnicy i mniej wymagających wymiarowo. Wybór odpowiedniego procesu jest pierwszą krytyczną decyzją w każdym projekcie niestandardowej rurki trawionej PTFE, ponieważ wyznacza granice możliwych do osiągnięcia specyfikacji wymiarowych i wydajnościowych. Technologia poprawy przyczepności PTFE: wskaźniki wydajności, które mają znaczenie Dla inżynierów urządzeń medycznych technologia poprawy przyczepności PTFE jest tak wartościowa, jak wymierna skuteczność wiązania, jaką zapewnia. Wartości energii powierzchniowej są użytecznym przybliżeniem, ale metrykami wpływającymi na decyzje projektowe są wytrzymałość na odrywanie, wytrzymałość na ścinanie i siła retencji – mierzone po starzeniu i warunkach sterylizacji, które symulują użytkowanie urządzenia w świecie rzeczywistym. Wysokowydajne rurki trawione PTFE od kwalifikowanego producenta powinny wykazywać wytrzymałość na oddzieranie przekraczającą 2,5 N/mm po związaniu ze zwykłymi materiałami osłony cewnika przy użyciu klejów klasy medycznej i wartościami ścinania powyżej 4,0 MPa w standardowych konfiguracjach testowych. Wartości te należy utrzymać po ekspozycji na sterylizację EO, napromieniowanie gamma (25 kGy) i 72-godzinne nawodnienie w temperaturze 37°C – warunki przypominające sterylizację i narażenie in vivo. Zachowanie wytrzymałości na odrywanie (%) po cyklach sterylizacji 0% 20% 50% 75% 100% Linia bazowa EO Sterylne Gamma 25 kGy Nawilżenie 72h Połączone Wytrawiony PTFE (Chemically Treated) Nieobrobiony PTFE (Surface Primed Only) Powyższy wykres liniowy przedstawia zachowanie wytrzymałości na odrywanie w czterech standardowych scenariuszach kondycjonowania i połączonym protokole naprężenia. Chemicznie trawiony PTFE utrzymuje ponad 88% swojej podstawowej siły wiązania nawet po połączonej sterylizacji i uwodnieniu , podczas gdy zagruntowany powierzchniowo nieobrobiony PTFE spada do około 38% w tych samych warunkach. Dane te ilustrują, dlaczego trawienie chemiczne nie jest po prostu wygodą – jest wymogiem niezawodności każdego wyrobu medycznego, który będzie poddawany cyklom sterylizacji i długotrwałej ekspozycji in vivo lub in vitro. Inżynierowie określający rozwiązania w zakresie łączenia rurek PTFE powinni zażądać danych dotyczących kondycjonowania sterylizacji w ramach procesu kwalifikacji dostawcy, aby zapewnić porównywalną wydajność z ich konkretnym klejem i metodą sterylizacji. Poradnik dotyczący klejenia rurek trawionych PTFE: Zalecane systemy klejące Poniższy przewodnik dotyczący klejenia rurek trawionych PTFE podsumowuje kategorie klejów najczęściej stosowanych z trawionym PTFE w montażu urządzeń medycznych, wraz z ich względną charakterystyką działania: Cyjanoakrylan (klej błyskawiczny): Szybkie utwardzanie, odpowiedni do małych obszarów łączenia, ograniczona wytrzymałość na odrywanie, niezalecany do klejenia stożków balonowych pod wysokim ciśnieniem. Dwuskładnikowy epoksyd: Wysoka wytrzymałość na ścinanie, dobra odporność chemiczna, dłuższy czas utwardzania, preferowany do połączeń strukturalnych w zespole osłon i urządzeń dostępowych. Akryl utwardzany promieniami UV: Szybkie utwardzanie z aktywacją UV, doskonała konsystencja wiązania przy produkcji na dużą skalę, kompatybilny z większością wytrawianych preparatów PTFE. Silikon klasy medycznej: Elastyczna warstwa wiążąca, odpowiednia do połączeń o niskim naprężeniu, o ograniczonej wytrzymałości na ścinanie, często stosowana w zespołach drenażowych i gospodarki płynowej. Poliuretan strukturalny: Doskonała równowaga na odrywanie i ścinanie, elastyczność przy cyklicznym obciążeniu, często stosowana w procesach obtrysku cewników wielowarstwowych. Niestandardowe rozwiązania w zakresie rurek trawionych PTFE: co producenci mogą skonfigurować Jedną z najważniejszych zalet współpracy z doświadczonym producentem rurek trawionych PTFE do wyrobów medycznych jest dostęp do szerokiej gamy konfigurowalnych parametrów. Niestandardowe rozwiązania w zakresie rurek trawionych PTFE to nie tylko standardowe rurki ze standardowym wytrawieniem — to produkty zaprojektowane zgodnie ze specyfikacją, w których wiele zmiennych jest dostrojonych tak, aby dokładnie odpowiadały wymaganiom urządzenia docelowego. Dostosowanie wymiarowe Konfiguracje niestandardowe obejmują specyfikację OD i ID, grubość ścianki, profile stożkowe i długość. Precyzyjne rurki trawione PTFE do zastosowań nerwowo-naczyniowych mogą wymagać tolerancji ID tak wąskiej jak: ±0,013 mm i jednorodność grubości ścianki lepsza niż ± 10%. Konstrukcje o wielu średnicach — w których wyściółka przechodzi od mniejszej końcówki dystalnej do większego trzonu proksymalnego — można uzyskać dzięki powlekaniu zanurzeniowemu i specjalistycznym technikom trzpienia. Specyfikacja strefy trawienia Nie wszystkie zastosowania wymagają trawienia na całej długości rury. Selektywne wytrawianie – modyfikacja jedynie stref bliższych lub dalszych lub naprzemienne segmenty wiążące i niespajalne – pozwala producentom opracować właściwości adhezji specyficzne dla lokalizacji. Jest to szczególnie przydatne przy montażu cewnika balonowego, gdzie łączenie stożka balonu wymaga dużej przyczepności, podczas gdy korpus trzonu musi pozostać gładki, aby zapewnić możliwość prowadzenia. Opcje koloru i nieprzepuszczalności dla promieni RTG Rurki PTFE mogą być wypełnione siarczanem baru lub podwęglanem bizmutu w celu zapewnienia nieprzepuszczalności dla promieni rentgenowskich, co umożliwia fluoroskopową wizualizację wyściółki cewnika podczas procedur umieszczania. Kodowanie kolorami za pomocą pigmentu jest również dostępne do celów identyfikacji zestawów lub zespołów, chociaż obciążenie pigmentem musi zostać sprawdzone pod kątem biokompatybilności i jego wpływu na reakcję na trawienie scharakteryzowane przez producenta. Najczęściej wymagane parametry niestandardowe w zamówieniach na rurki trawione PTFE (%) 0 25 50 75 100% 95% Specyfikacja OD/ID 88% Grubość ścianki 72% Pełne wytrawienie 54% Wytrawianie selektywne 38% Nieprzepuszczalny dla promieni rentgenowskich 61% Długość niestandardowa Powyższy wykres kolumnowy odzwierciedla trendy danych zamówień z programów cewników do urządzeń medycznych wymagających niestandardowych konfiguracji rurek trawionych PTFE. Specyfikacja OD i ID jest najbardziej powszechnie wymaganym parametrem , obecny w prawie 95% zamówień niestandardowych, co podkreśla, jak precyzja wymiarowa wpływa na konstrukcję cewnika medycznego. Ściśle przestrzegana jest specyfikacja grubości ścianki, ponieważ cienkościenne rurki trawione PTFE są warunkiem wstępnym spełnienia wymagań dotyczących profilu cewnika na konkurencyjnych rynkach urządzeń minimalnie inwazyjnych. Wytrawianie selektywne — wymagane w ponad połowie niestandardowych programów — staje się coraz popularniejsze w miarę jak architektury urządzeń stają się coraz bardziej złożone, a inżynierowie starają się optymalizować strefy przyczepności bez pogarszania możliwości śledzenia i elastyczności niezwiązanych sekcji. Nieprzezroczystość i niestandardowa długość, choć mniej powszechnie wymagane, to znaczące wyróżniki, które kwalifikują dostawców do programów urządzeń klasy premium. Standardy jakości i względy regulacyjne dotyczące rurek medycznych PTFE Rurki trawione PTFE klasy medycznej muszą spełniać szereg warstwowych wymagań jakościowych i regulacyjnych, zanim będą mogły zostać użyte w gotowym wyrobie medycznym. Zrozumienie tych wymagań jest niezbędne dla producentów wyrobów medycznych przy kwalifikowaniu producenta rurek trawionych PTFE do wyrobów medycznych. Podstawowym wymaganiem jest biokompatybilność surowców. PTFE stosowany w rurkach medycznych musi spełniać wymagania norm USP klasy VI lub ISO 10993, obejmujących cytotoksyczność, działanie uczulające, reaktywność śródskórną i toksyczność ogólnoustrojową. W przypadku cewników mających długotrwały kontakt z ciałem agencje regulacyjne mogą wymagać dodatkowych badań, w tym badań toksyczności podprzewlekłej i badań implantacji. Oprócz biokompatybilności materiału należy sprawdzić, czy w gotowej rurce nie ma odczynnika trawiącego ani żadnych pozostałości substancji chemicznych powstałych w procesie neutralizacji. Testowanie substancji ekstrahowalnych i wymywalnych FDA i jednostki notyfikowane coraz częściej oczekują stosowania wytrawionych rurek PTFE w ramach dokumentacji projektowej cewników. Systemy jakości produkcji dla dostawców precyzyjnych medycznych rurek trawionych PTFE powinny posiadać certyfikat ISO13485, standard zarządzania jakością specyficzny dla organizacji produkujących urządzenia medyczne. Certyfikacja ta wymaga udokumentowanych kontroli procesów, procedur zarządzania zmianami, protokołów inspekcji przychodzących i wychodzących oraz systemów rozpatrywania skarg zgodnych z oczekiwaniami regulacyjnymi na głównych rynkach, w tym w USA, UE i Japonii. Norma/test Zakres Możliwość zastosowania ISO 10993-1 Ramy oceny biologicznej Wszystkie elementy mające kontakt z pacjentem USP klasa VI Biokompatybilność tworzyw sztucznych Surowa żywica PTFE i gotowe rurki ISO 13485 System zarządzania jakością wyrobów medycznych Kwalifikacja producenta ISO 10993-17 Ocena ryzyka toksykologicznego substancji ekstrahowalnych Wytrawione powierzchnie mające kontakt z odczynnikami ASTM F2880 Standardowa prowadnica rurki cewnika Badania wymiarowe i mechaniczne Tabela 2: Kluczowe standardy jakościowe i regulacyjne dotyczące kwalifikacji medycznych rurek trawionych PTFE Jak wybrać odpowiedniego producenta rurek trawionych PTFE do wyrobów medycznych Wybór wykwalifikowanego producenta rurek trawionych PTFE do urządzeń medycznych wymaga oceny możliwości znacznie wykraczających poza specyfikacje wymiarowe. Równie ważnymi czynnikami są wiedza dostawcy na temat procesów, infrastruktura wysokiej jakości, szerokość dostosowywania i zdolność do obsługi zgłoszeń regulacyjnych. Kluczowe kryteria oceny powinny obejmować: Status certyfikacji ISO 13485 , środowisko produkcyjne w pomieszczeniu czystym (klasa ISO 7 lub lepsza dla rurek precyzyjnych), wykazana wydajność w przypadku rurek trawionych PTFE o małej średnicy (OD poniżej 1,5 mm), dostępność dokumentacji walidacji procesu (IQ/OQ/PQ) oraz doświadczenie w programach OEM cewników w porównywalnych obszarach terapeutycznych. Ponadto dostawcy powinni zapewniać możliwość śledzenia od partii surowej żywicy PTFE po gotową rurę, aby umożliwić pełną identyfikowalność materiału w przypadku kontroli jakości. Certyfikaty zgodności (CoC) dla danej partii zawierające dane wymiarowe, pomiar energii powierzchniowej i wyniki testów wytrzymałości na odrywanie stanowią dowód przychodzącej kontroli, którego producenci urządzeń potrzebują w programach jakości swoich dostawców. Firma Ningbo Linstant Polymer Materials Co., Ltd., założona w 2014 roku, zbudowała swoją reputację profesjonalnego dostawcy rurek medycznych OEM/ODM, koncentrując się wyłącznie na technologiach wytłaczania, powlekania i obróbki końcowej medycznych rurek polimerowych. Zatrudniając ponad 400 pracowników i oddany zespół inżynierów, Linstant wspiera producentów urządzeń medycznych od wstępnej wykonalności po produkcję seryjną, oferując wszystkie trzy procesy produkcyjne — wytłaczanie swobodne, wytłaczanie trzpieniowe i powlekanie zanurzeniowe — wraz z pełnym zestawem możliwości modyfikacji powierzchni PTFE. Często zadawane pytania Pytanie 1 Jaki jest okres trwałości chemicznie trawionych rurek PTFE? Wytrawiony PTFE tubing is generally assigned a shelf life of 12 months from the etching date when stored sealed in light-protected packaging at controlled temperature (below 25°C) and humidity. Exposing the etched surface to UV light or moisture before bonding reduces its reactivity. Always confirm shelf life with your supplier and test bonding performance if tubing is used near the expiry date. Pytanie 2 Czy trawienie wpływa na smarowność otworu wewnętrznego rurki PTFE? Standardowe trawienie wyłącznie na powierzchni zewnętrznej nie wpływa na otwór wewnętrzny. Odczynnik trawiący nanosi się wyłącznie na zewnętrzną stronę rury, zachowując wewnętrzną powierzchnię PTFE o charakterystycznym niskim współczynniku tarcia (około 0,04). W przypadku zastosowań, w których problemem jest nawet częściowa modyfikacja otworu, należy zażądać od producenta dokumentacji dotyczącej wykluczenia powierzchni wewnętrznej w ramach pakietu walidacji procesu. Pytanie 3 Jakie kleje najlepiej sprawdzają się w przypadku trawionego PTFE do klejenia cewników? Utwardzane promieniami UV akryle i dwuskładnikowe żywice epoksydowe niezmiennie zapewniają najsilniejsze wiązania z trawionym PTFE, gdy są stosowane w montażu cewników medycznych. Akryle UV zapewniają krótkie czasy cykli, odpowiednie do produkcji na dużą skalę, podczas gdy strukturalne epoksydy zapewniają wyższą ostateczną wytrzymałość na ścinanie w wymagających obszarach łączenia, takich jak mocowania stożków balonowych. Zawsze sprawdzaj wybrany system klejący z konkretną partią wytrawionego PTFE przed przystąpieniem do procesu klejenia produkcyjnego. Pytanie 4 Czy w konstrukcji cewnika można stosować rurki trawione PTFE z termokurczliwą FEP? Tak — rurki trawione PTFE i koszulki termokurczliwe FEP są często używane razem w konstrukcji cewnika wielowarstwowego. Wkładka PTFE tworzy otwór wewnętrzny, na wytrawioną powierzchnię zewnętrzną nakłada się oplot lub zwój, a termokurczliwość FEP służy jako środek pomocniczy w obróbce lub płaszcz zewnętrzny podczas rozpływu. Wytrawiona powierzchnia poprawia przyczepność płaszcza do zespołu wyściółki po odzyskaniu termokurczliwości, zmniejszając ryzyko rozwarstwienia pod wpływem naprężeń klinicznych. Pytanie 5 Jaka jest minimalna grubość ścianki osiągalna w trawionych rurkach PTFE? Dzięki procesom powlekania zanurzeniowego można uzyskać ścianki wykładziny PTFE o łącznej grubości 12–25 mikronów. Wytłaczanie trzpieniowe pozwala uzyskać ścianki o grubości zazwyczaj 25–80 mikronów, przeznaczone do precyzyjnych zastosowań medycznych. Praktyczne minimum dla danego zastosowania zależy również od wymagań dotyczących jednorodności — wyjątkowo cienkie ścianki wymagają ściślejszej kontroli procesu, aby uniknąć defektów typu otworków, które mogłyby zagrozić integralności wykładziny cewnika lub stworzyć drogi wycieku. Pytanie 6 Jak sprawdzić jakość wytrawiania otrzymanej partii rurek PTFE? Najbardziej praktyczną metodą kontroli przychodzącej jest pomiar kąta zwilżania wody lub test zwilżalności roztworu dyną. Prawidłowo wytrawiony PTFE powinien wykazywać kąt zwilżania wodą poniżej 40° (w porównaniu z około 108° w przypadku nieobrobionego PTFE) lub wykazywać zwilżanie przy poziomie dyn powyżej 50 mN/m. W celu weryfikacji produkcji, test wytrzymałości na odrywanie z wykorzystaniem kleju produkcyjnego i procesu łączenia zapewnia bezpośrednie potwierdzenie spójności właściwości wiązania między partiami.
